0436450208

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 压接连接器外壳, 2路, 3mm节距, 1行
供应商型号: 0436450208
供应商: 国内现货
标准整包数: 1

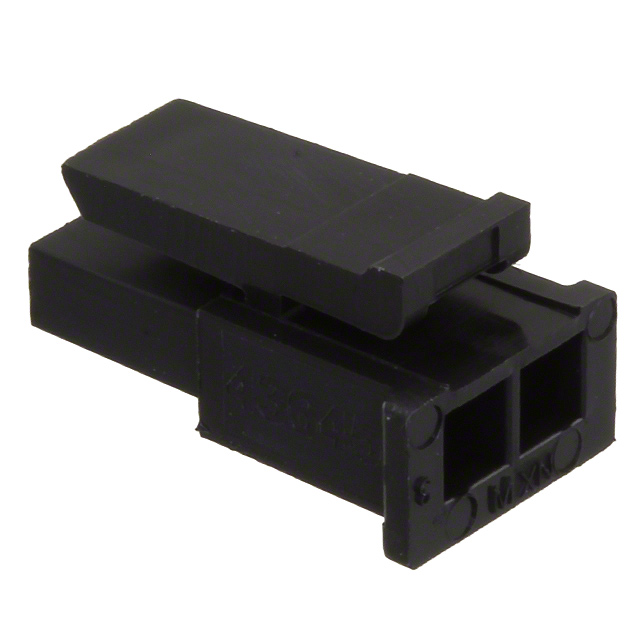

MOLEX 矩形连接器 - 外壳 0436450208

0436450208概述

    MICRO-FIT Single Row Connectors: A Comprehensive Overview

    1. 产品简介


    Micro-Fit单行连接器系列是设计用于精密电气应用的高性能连接解决方案。该系列产品适用于广泛的线到板(wire-to-board)和线到线(wire-to-wire)连接场景,涵盖18至30 AWG多股导线。凭借其卓越的电气性能和坚固的机械结构,这些连接器广泛应用于消费电子、工业控制、医疗设备和通信系统等领域。

    2. 技术参数


    | 系列型号 | 额定电压 (AC RMS或DC) | 单电路额定电流 (A) | 测试插件最大电流 (A) |
    ||
    | 43640 | 250 V | 5 A | 2.5 A |
    | 200875 | 250 V | 5 A
    | 43645 | 600 V | 8 A
    | 43650 | 600 V | 8 A
    | 171850 | 600 V | 5 A
    额定电流可能因导线尺寸、电路数量和最终应用而有所不同。
    - 导线尺寸:18 AWG至30 AWG
    - 最大绝缘直径:1.85 mm (0.073英寸) 至 1.27 mm (0.050英寸)
    - 工作温度范围:-40°C至+105°C
    - 操作条件下的最大温升:+30°C
    - 绝缘电阻:最小1000兆欧
    - 耐压能力:最小1000伏直流

    3. 产品特点和优势


    Micro-Fit单行连接器系列具有多项独特功能和优势:
    - 高可靠性:经过严格测试,确保在各种极端环境下仍能保持稳定的电气性能。
    - 高电流承载能力:最高可承受8安培的电流,适用于多种复杂的应用场景。
    - 紧凑设计:中心间距仅为3.00毫米,适合空间受限的设计。
    - 多变应用:适用于线到板和线到线的连接需求,满足不同工业标准的要求。
    - 优良的机械性能:高插拔力和高耐久性确保连接的稳固和持久。

    4. 应用案例和使用建议


    该系列产品已成功应用于多个领域,如消费电子产品中的内部连接,工业控制系统中的信号传输,以及通信设备中的电源管理。具体应用场景如下:
    - 消费电子:手机、平板电脑、笔记本电脑内部连接。
    - 工业控制:自动化设备、传感器之间的信号传输。
    - 医疗设备:医疗仪器内部组件间的电源和数据连接。
    使用建议:
    - 在选择合适的导线尺寸时,考虑其应用环境和所需电流负载。
    - 使用Molex官方测试插件进行电气连续性测试,以确保连接的可靠性。
    - 确保按照规范操作,避免非授权设备损坏连接器的功能。

    5. 兼容性和支持


    - Micro-Fit系列单行连接器与其他Molex产品具有良好的兼容性。
    - 厂商提供全面的技术支持和售后服务,确保用户在使用过程中获得及时帮助。
    - 可根据需要定制特定的连接器配置,满足个性化需求。

    6. 常见问题与解决方案


    1. 问题:插拔力过大。
    - 解决方案:确保使用正确的压接工具,避免过度压接。
    2. 问题:接触电阻过高。
    - 解决方案:检查导线是否完全插入,确保连接稳固。
    3. 问题:焊接不牢固。
    - 解决方案:遵循制造商推荐的焊接工艺,确保导线尾部充分浸入焊锡中。

    7. 总结和推荐


    综上所述,Micro-Fit单行连接器系列凭借其优异的电气性能、可靠的机械特性和广泛的应用范围,在市场上具备极强的竞争力。针对不同的应用场景,推荐选用合适的系列型号以确保最佳的连接效果。对于需要高可靠性和长寿命连接的项目,Micro-Fit系列单行连接器无疑是您的理想选择。

0436450208参数

参数
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
长*宽*高 8.28mm*4.572mm*14mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0436450208厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0436450208数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0436450208 0436450208数据手册

0436450208封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9795
10+ ¥ 2.5728
100+ ¥ 2.0677
1000+ ¥ 1.7322
5000+ ¥ 1.1566
10000+ ¥ 0.8026
库存: 10000
起订量: 242 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 206.77
