0334721206

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: 插座,12pin,间距3.5mm,2排,-,自由悬挂,压接,黑色,密封式
供应商型号: UA-0334721206
供应商: 海外现货
标准整包数: 1

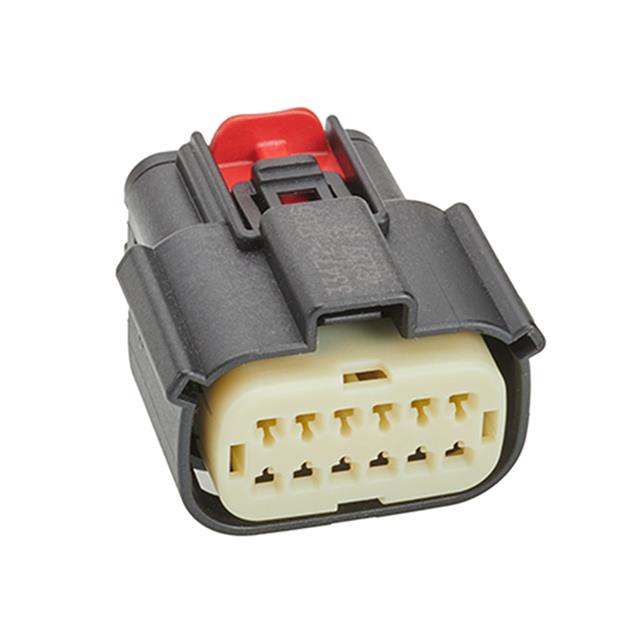

MOLEX 矩形连接器 - 外壳 0334721206

0334721206概述

    MX150 Mat-Sealed Female Connector Assembly 技术手册

    1. 产品简介


    产品名称: MX150 Mat-Sealed Female Connector Assembly
    产品类型: 连接器外壳
    主要功能: 提供一个双重行、双极化的密封连接器系统,适用于电源、线对板、线对线以及汽车领域的连接需求。
    应用领域: 电力传输、线对板连接、线对线连接、汽车行业

    2. 技术参数


    - 最大电路数: 12
    - 颜色: 黑色树脂
    - 料号: 334721206
    - 材质: SPS/尼龙树脂
    - 净重: 15.300g
    - 锁定方式: 连接器位置保证(CPA)
    - 极化方式: 与对接零件极化
    - 键控方式: 键控选项A
    - 堆叠方式: 不可堆叠
    - 操作温度范围: -40°C 至 +125°C
    - 对接间距: 3.50mm
    - 认证:
    - IPC 1752A Class C/D
    - IEC-62474
    - EU RoHS 符合欧盟RoHS 2015/863
    - 欧盟ELV 符合欧盟指令2000/53/EC
    - 低卤素 符合IEC 61249-2-21
    - 无SVHC物质 符合REACH法规
    - 中国RoHS

    3. 产品特点和优势


    独特功能:
    - 双重行设计,提高稳定性
    - 黑色树脂材料,提高耐温性和机械强度
    - 连接器位置保证(CPA),确保连接可靠性
    - 键控选项A,防止错误插拔
    - 高温工作范围,适用于严苛环境
    市场竞争力:
    - 具备高可靠性和抗干扰能力,适用于各类复杂环境
    - 低卤素、环保设计,符合国际标准

    4. 应用案例和使用建议


    应用案例:
    - 在电力传输中,提供稳定可靠的连接,避免信号干扰
    - 在线对板连接中,提供精确的键控和极化设计,防止错误插拔
    使用建议:
    - 在高温环境下使用时,需注意热管理,确保连接器的稳定性和可靠性
    - 定期检查连接器的状态,确保其正常工作
    - 在复杂环境中,应考虑使用额外的保护措施,如防尘盖等

    5. 兼容性和支持


    兼容性:
    - 与MX150 Male Connector Assembly, Bulkhead Twist-Lock, Mat-Sealed Compatible, Dual Row, 12 Circuits, Keying Option A, Black(料号348406410)兼容
    - 与MX150 Sealed Receptacle Cavity Plug(料号343454001)兼容
    - 与MX150 Female Terminals(料号33001, 33012)兼容
    支持和服务:
    - Molex 提供详尽的技术文档和支持服务,包括安装指南、维修手册和技术咨询
    - 用户可以通过官方渠道获得技术支持和售后服务

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 连接不稳定
    解决方案: 确保连接器完全插入,并检查连接器位置保证(CPA)是否正确锁定
    2. 问题: 插头和插座无法对接
    解决方案: 检查键控选项是否一致,确保正确的键控匹配
    3. 问题: 接触不良
    解决方案: 清洁接触面,确保无灰尘或污染物影响

    7. 总结和推荐


    总结:
    MX150 Mat-Sealed Female Connector Assembly 是一款高性能、高可靠性的连接器,特别适用于电力传输、线对板连接以及线对线连接领域。其双排设计和CPA锁定机制确保了连接的稳定性和可靠性。此外,其广泛的温度适应性和低卤素环保设计使其在各类环境中均能表现出色。
    推荐:
    我们强烈推荐 MX150 Mat-Sealed Female Connector Assembly 用于需要高稳定性和高可靠性的应用场景。无论是工业自动化、汽车制造还是电力系统,这款连接器都能满足您的需求。

0334721206参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 插座
长*宽*高 32.75mm(宽度)*36.95mm(高度)
安装方式 压入式,支架安装,自由悬挂
应用等级 商用级
零件状态 在售
包装方式 散装,袋装
