首页  >  产品百科  >  469990275

469990275

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

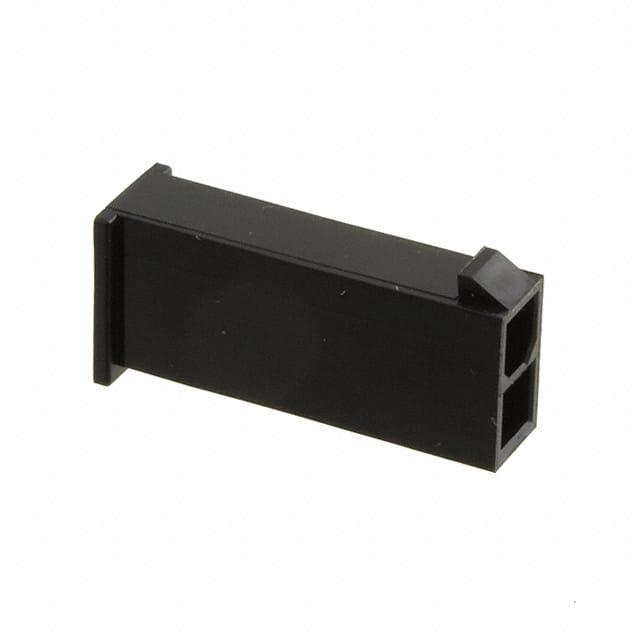

产品描述: Molex 连接器外壳, 2路, 4.2mm节距, 2行
供应商型号: Q-469990275
供应商: 期货订购
标准整包数: 18000
MOLEX 矩形连接器 - 外壳 469990275

469990275概述

    # MINI-FIT JR. Connector System 技术手册解析

    产品简介


    MINI-FIT JR.连接器系统是一款专为小型化和高密度布线设计的高性能连接器系列,适用于工业、医疗、通信、消费电子等多个领域的广泛应用。此系列产品采用4.20毫米(0.165英寸)中心线间距设计,提供多种端子类型和配置选项,支持Tin或30µ” Gold镀层。根据不同的应用需求,可以分为Wire-to-Wire和Wire-to-Board两种类型,具备卓越的机械稳定性和电气性能。
    主要功能与应用领域:
    - 功能:高可靠性连接、小体积设计、高电流承载能力。
    - 应用领域:工业自动化、家用电器、新能源汽车、智能设备等领域。

    技术参数


    以下是MINI-FIT JR.连接器系统的主要技术参数,涵盖了电压、电流、温度范围和机械性能等关键指标。
    | 参数项 | 技术规格 |

    | 工作电压 | 600V AC(RMS)或600V DC |
    | 最大绝缘直径 | AWG 16:3.15 mm(0.124 in),AWG 18-24:3.10 mm(0.122 in),AWG 22-28:1.80 mm(0.071 in) |
    | 最大电流承载能力 | 表格见原文,最大值可达9A(AWG 16)。具体取决于电路尺寸及环境因素。 |
    | 工作温度范围 | 操作温度:-40°C至+80°C(标准);非操作温度:-40°C至+105°C |
    | 焊接温度 | 波峰焊接:最高240°C |
    | 防火等级 | 符合IEC 61984标准,可通过EN 60695-2-11及EN 60335-1测试 |

    产品特点和优势


    MINI-FIT JR.连接器系统具有以下显著特点和优势:
    1. 紧凑设计:4.20毫米的中心线间距使其非常适合空间受限的应用场景。
    2. 高可靠性:通过严格的机械与电气测试,确保长期稳定运行。
    3. 多用途:支持Wire-to-Wire和Wire-to-Board两种连接方式,适用范围广。
    4. 环保材料:符合RoHS标准,采用无卤素材料制造,绿色环保。
    5. 广泛认证:获得UL、CSA和IEC多项安全认证,保障产品合规性。

    应用案例和使用建议


    MINI-FIT JR.连接器系统已在以下典型应用场景中得到验证:
    1. 工业自动化设备:用于传感器信号传输,确保高精度和稳定性。
    2. 智能家居设备:提供可靠电源与信号接口,提升用户体验。
    3. 新能源汽车:作为电池管理系统的关键部件,满足高电流传输需求。
    使用建议:
    - 在高电流场景下,需结合实际电路需求进行适当的电流降额计算。
    - 确保连接器的安装位置避开高温区域,避免影响其使用寿命。

    兼容性和支持


    MINI-FIT JR.连接器系统与其他Molex标准连接器及工具兼容,支持主流生产设备集成。Molex公司提供全面的技术支持和售后服务,包括产品选型指导、现场安装调试和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查连接器是否正确安装,调整插针方向 |
    | 温度升高过快 | 调整电路负载,优化散热设计 |
    | 接触电阻偏高 | 检查接触表面是否有氧化物,重新清洁处理 |

    总结和推荐


    MINI-FIT JR.连接器系统以其小巧紧凑的设计、卓越的电气性能和广泛的适用性,在现代电子设备中占据重要地位。对于需要高密度、高可靠性的应用场景,该产品无疑是理想选择。综上所述,我们强烈推荐MINI-FIT JR.连接器系统应用于各种工业和消费电子产品中。
    最终评价:★★★★★(满分五星)

469990275参数

参数
类型 Locking Ramp,Plug
颜色 黑色
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 2pin
长*宽*高 7.4mm(长度)*23.9mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

469990275厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

469990275数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 469990275 469990275数据手册

469990275封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18000+ ¥ 1.3778
36000+ ¥ 1.3226
54000+ ¥ 1.3226
库存: 18000
起订量: 18000 增量: 18000
交货地:
最小起订量为:18000
合计: ¥ 24800.4
