0050362323

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Conn Housing M 8 POS 4.2mm Crimp ST Panel Mount White Mini-Fit® BMI Bag
供应商型号: WM19568-ND
供应商: Digi-Key
标准整包数: 1

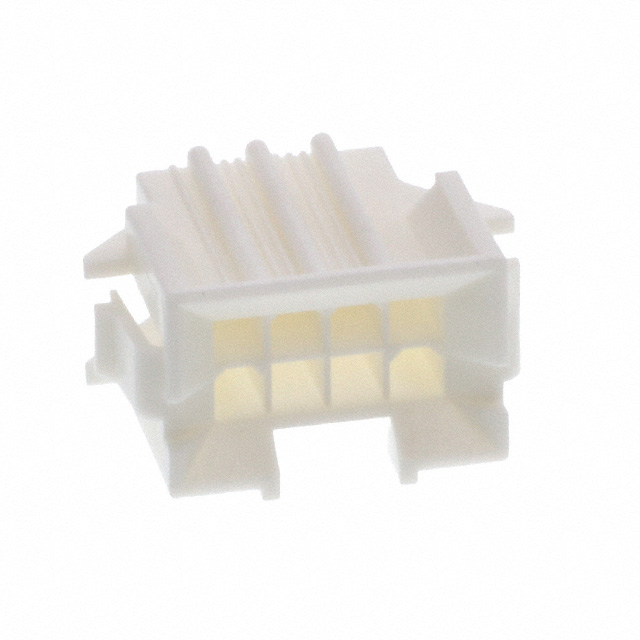

MOLEX 矩形连接器 - 外壳 0050362323

0050362323概述

    Mini-Fit BMI Plug Housing 技术手册

    产品简介


    Mini-Fit BMI 插座是一款微型化设计的连接器插座,适用于电源、线到板及线到线的应用场景。其具有4.20mm间距、双排结构和白色外壳,通过UL 94V-0认证,确保高阻燃性能。每个电路的最大电流承载能力为13A,适用于多种电子设备。

    技术参数


    - 基本参数
    - 系列号:42475
    - 产品编号:50362323
    - 产品名称:Mini-Fit BMI 插座
    - 产品描述:Mini-Fit BMI 插座,4.20mm间距双排,白色,UL 94V-0,8个电路
    - 插头件号:797580005, 797580013
    - 最大电路数:8
    - 颜色:自然色
    - 材料:尼龙树脂
    - 重量:4.390g
    - 电气特性
    - 每电路最大电流:13A
    - 最大温度范围:-40°C 至 +105°C
    - 其他
    - 极性:极化到匹配部件
    - 与配对部件锁定:是
    - 堆叠:否
    - 面板安装:是
    - UL认证号:E29179

    产品特点和优势


    Mini-Fit BMI 插座的主要优势包括:
    - 高可靠性:符合UL 94V-0标准,具备良好的阻燃性能。
    - 高载流能力:每个电路的最大电流承载能力为13A,能够满足各种高功率应用场景。
    - 宽温范围:能够在极端环境下工作,温度范围从-40°C到+105°C。
    - 易于安装:面板安装方便,操作简单。

    应用案例和使用建议


    Mini-Fit BMI 插座广泛应用于工业自动化设备、通信设备、消费电子产品等领域。例如,在汽车电子设备中,它可以用于电源分配和信号传输。为了最大化其效能,建议在高温环境下使用时参考Molex产品规格PS-45750-001进行电流降额计算。

    兼容性和支持


    - 兼容性:Mini-Fit BMI 插座与Mini-Fit BMI 垂直双排插座接头(件号42385)和Mini-Fit BMI 双排插座接头(件号42474)兼容。
    - 支持服务:制造商提供全面的技术支持和服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:如何选择合适的电线直径?
    - 解决方案:建议使用16AWG的电线以实现最佳性能。
    2. 问题:如何确认产品的工作温度范围?
    - 解决方案:产品的工作温度范围为-40°C至+105°C,适用于各种环境。
    3. 问题:如何验证产品的阻燃等级?
    - 解决方案:查看产品描述中的UL 94V-0认证信息,确保其达到标准要求。

    总结和推荐


    综上所述,Mini-Fit BMI 插座以其可靠的性能、宽泛的工作温度范围和高电流承载能力,在多种应用场景中表现出色。强烈推荐使用此产品以满足高性能连接需求,尤其是在需要高可靠性和稳定性的情况下。

0050362323参数

参数
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 8pin
类型 Plug
颜色 自然色
长*宽*高 16.8mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

0050362323厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0050362323数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0050362323 0050362323数据手册

0050362323封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8165 ¥ 7.3824
10+ $ 0.6491 ¥ 5.8686
100+ $ 0.5313 ¥ 4.7579
500+ $ 0.4971 ¥ 4.4515
库存: 988
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
