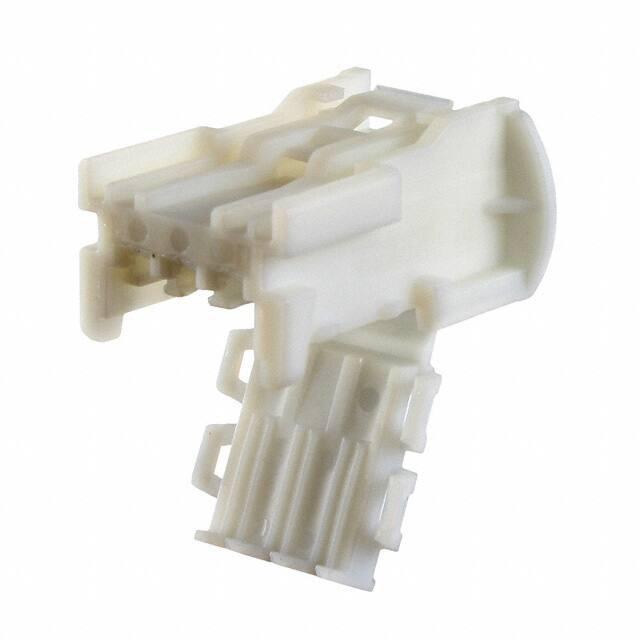

34796-0302

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 12.44mm(高度)
供应商型号: N-34796-0302
供应商: 云汉优选
标准整包数: 0
MOLEX 矩形连接器 - 外壳 34796-0302

34796-0302概述

    MX150™ Unsealed Connectors:创新设计与高性能的结合
    MX150™ Unsealed Connectors是Molex公司推出的一款专门针对中功率线束应用设计的连接系统。凭借先进的设计和可靠的性能,这款连接器在工业、商业及消费电子领域有着广泛的应用。以下是对其详细的技术规格、特点和优势、应用案例、兼容性以及常见问题解答的概述。

    产品简介


    MX150™ Unsealed Connectors是一种直接连接或在线中功率线束应用的理想选择。其主要特征在于紧凑的体积、卓越的性能和经济的成本,相较于传统的USCAR 1.50mm接口具有明显的优势。这些连接器特别适用于汽车内部照明控制台、车门锁、白色家电、健身设备等场景。

    技术参数


    | 参数名称 | 规格 |

    | 电气特性
    | 最大电压 | 500V DC |
    | 最大电流 | 22.0A |
    | 接触电阻 | 8毫欧姆(最大) |
    | 绝缘电阻 | 100兆欧姆(最小) |
    | 耐压测试电压 | 1000V AC(最小,60秒) |
    | 机械特性
    | 插针插入力 | 12牛顿(最大) |
    | 前向推止力 | 50牛顿(最小) |
    | 连接器对接力 | 22牛顿(最大) |
    | 连接器分离力 | 22牛顿(最大) |
    | 适用温度范围 | -40°C至+105°C |

    产品特点和优势


    MX150™ Unsealed Connectors的设计基于现有的MX150™ 1.50mm低插入力终端系统。它们不仅提供了高可靠性,还通过以下几个特点显著提升了应用的灵活性和成本效益:
    - 集成锁定机构:确保连接器正确对接并锁定。
    - 定制卡槽:为设计提供更大的灵活性。
    - 与现有工具兼容:支持现有的MX150™密封连接器场服务工具。
    - 多种颜色选择:提供黑色、自然色、灰色和深灰色四种极化选项。
    - 经济高效:通过消除额外工具成本来节省开支。
    - 集成终端位置保证(TPA)锁:确保终端锁定到位。
    - 一体式设计:降低成本,提高组装效率。

    应用案例和使用建议


    MX150™ Unsealed Connectors可应用于各种工业和消费电子领域,如汽车内部照明控制台、白色家电、健身设备等。安装时,考虑到该连接器的紧凑体积和便捷安装的特点,建议用户优先考虑利用其集成锁定机制确保安全稳固的连接。

    兼容性和支持


    MX150™ Unsealed Connectors与Yazaki YESC终端系统兼容。Molex公司提供了广泛的工具和服务支持,帮助客户顺利完成安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入过程中遇到阻力 | 确保使用正确的插针类型并正确对齐接口。 |
    | 连接不稳定 | 检查锁定机构是否完全就位,必要时重新锁定。 |
    | 插针接触不良 | 检查接触面是否有污垢或损伤,必要时进行清洁或更换。 |

    总结和推荐


    MX150™ Unsealed Connectors凭借其出色的电气性能、机械稳定性和易于安装的特点,在中功率线束应用领域表现突出。这些连接器不仅在性能上满足行业标准,还在成本控制方面表现出色,是许多领域用户的理想选择。无论是从质量还是经济角度考虑,MX150™ Unsealed Connectors都值得推荐。

34796-0302参数

参数
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 12.44mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装

34796-0302厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

34796-0302数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 34796-0302 34796-0302数据手册

34796-0302封装设计

查看详情并下载
Symbol
Footprint
3D Model
