934444204

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

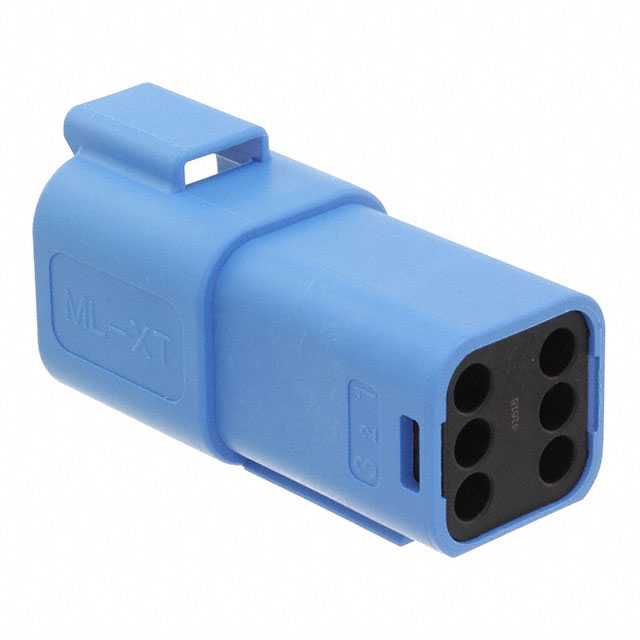

产品描述: Latch Holder,Receptacle 2 6pin Male Pin 压接 蓝色 导线安装,自由悬挂,通孔安装 20.75mm(长度)*47.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934444204

934444204概述

    电子元器件技术手册:ML-XT密封连接系统

    1. 产品简介


    ML-XT密封连接系统是Molex公司推出的一款高性能密封连接解决方案,专为汽车和其他恶劣环境下应用设计。它采用了一体化的插头和界面密封技术,通过两次注射成型液态硅橡胶(LSR)制造而成。ML-XT系统可作为行业标准连接器的直接替代品,具有高可靠性和成本效益。

    2. 技术参数


    | 参数类别 | 参数名称 | 具体数值 |
    |
    | 电气特性 | 最大电压 | 500V DC |
    最大电流 | 13.0A |
    接触电阻 | 30毫欧姆最大值 |
    绝缘电阻 | 20兆欧姆最小值 |
    | 机械特性 | 接触保持力 | 111牛顿最小值 |
    配合力 | 135牛顿最大值 |
    解配力 | 135牛顿最大值(插销脱开) |
    耐用性 | 100次循环最小值 |
    工作温度范围 | -55°C到+125°C |
    密封等级 | IP69K 和 J2030 耐高压水洗测试 |

    3. 产品特点和优势


    ML-XT密封连接系统的独特之处在于其采用的一体化设计,插头与界面密封为一体,确保在极端环境下的可靠性。此外,它的后盖由高一致性橡胶(HCR)制成,可以有效防止液体侵入,提高系统的密封性能。ML-XT系统提供了两种终端选择:冲压成型接触和实心接触,能够适应不同类型的电缆和应用需求。

    4. 应用案例和使用建议


    ML-XT密封连接系统广泛应用于各种工业和汽车应用中,如传感器、发动机控制单元(ECU)、气囊控制单元(ACU)、发电机、空调系统、照明系统、电动座椅、制动系统等。针对这些应用场景,建议在安装时使用配套的防水后盖,以确保系统在恶劣条件下的稳定性和可靠性。

    5. 兼容性和支持


    ML-XT密封连接系统与市场上主流的电子元件和设备具有良好的兼容性,可以无缝集成到现有系统中。Molex公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助客户解决任何技术问题。

    6. 常见问题与解决方案


    - 问题1:如何确认ML-XT系统的耐久性?
    - 解答:参考技术手册中的耐久性测试标准,ML-XT系统经过100次循环的耐用性测试,确保其在实际应用中的长期稳定性。

    - 问题2:如何安装ML-XT系统?
    - 解答:严格按照技术手册中的步骤进行安装,特别是注意确保后盖和密封件的正确安装,以确保系统的完整性和密封性。

    7. 总结和推荐


    ML-XT密封连接系统以其卓越的密封性能、可靠性和广泛的适用性,在恶劣环境中表现出色。它不仅满足了多种工业和汽车应用的需求,还通过其灵活的设计降低了装配时间和成本。因此,对于需要在极端环境下保证电气连接可靠性的场合,强烈推荐使用ML-XT密封连接系统。

934444204参数

参数
排数 2
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 蓝色
触头类型 Male Pin
紧固类型 -
长*宽*高 20.75mm(长度)*47.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934444204厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934444204数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934444204 934444204数据手册

934444204封装设计

查看详情并下载
Symbol
Footprint
3D Model
