首页  >  产品百科  >  0643201319

0643201319

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 插座外壳 汽车连接器母座, CMC系列, 48路, 4行, 12A, 电线安装
供应商型号: 0643201319
供应商: 国内现货
标准整包数: 1

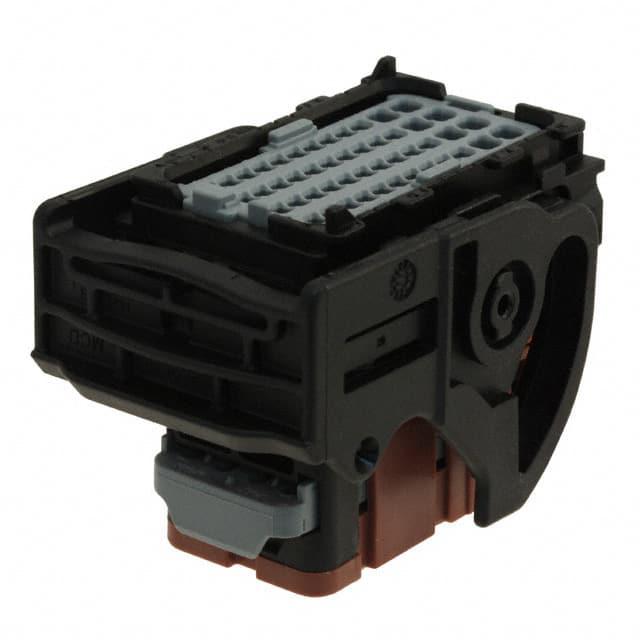

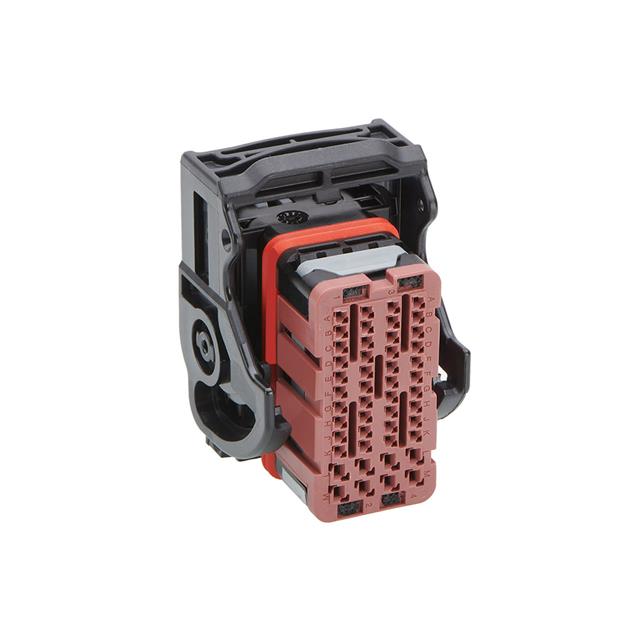

MOLEX 矩形连接器 - 外壳 0643201319

0643201319概述

    CMC Connector 48-Way Mat Seal Version

    1. 产品简介


    CMC连接器(48路)是一种专门设计用于高密度信号传输的电子元器件。此款连接器适用于各种严苛的工作环境,包括工业控制、汽车电子、通讯设备等领域。它通过48个端子的配置实现多通道的数据传输和信号控制,从而满足复杂系统的集成需求。

    2. 技术参数


    - 尺寸单位及比例:尺寸单位为毫米(mm),图纸比例为2.5:1。
    - 公差范围:除非特别标注,角度公差±2°;数值精确度分别为4位小数±0.1,3位小数±0.1,2位小数±0.1,1位小数±0.1,无小数位±。
    - 材料:
    - 前后部分(Front and Back Parts):使用聚对苯二甲酸丁二醇酯(PBT-GF20)制成,颜色可选黑或灰。
    - 锁定杠杆(Locking Lever):采用PBT-GF30材料制成,黑色。
    - 次级锁定件(Secondary Lock):使用PBT-GF20材料制成,灰色。
    - 边缘密封件(Peripheral Seal):硅胶红色。
    - 背网(Back Grid):PBT-GF20材料制成,灰色。
    - 密封套(Mat Seal):硅胶红色。

    - 重量:33.8克。
    - 终端规格:
    - A1至K1, A2至K2, A3至K3, A4至K4:适用0.35mm²至0.75mm²线径范围内的电线。
    - L1至L4, M1至M4:适用0.5mm²至2mm²线径范围内的电线。

    3. 产品特点和优势


    1. 高可靠性:每个端子的接触面采用镀金处理,显著提升长期使用的稳定性和可靠性。
    2. 多功能性:能够同时连接多种不同规格的电线,适合多种应用场合。
    3. 坚固耐用:采用高性能材料制成,具有良好的耐腐蚀性和抗老化性能。
    4. 便于安装和维护:锁紧机构设计合理,操作简单,易于安装与拆卸。

    4. 应用案例和使用建议


    CMC连接器广泛应用于汽车电子系统、工业自动化设备和通信基础设施中。对于不同类型的电缆,确保选择符合要求的外部直径范围以确保最佳的连接效果。此外,在实际操作中应注意定期检查和维护连接器的状态,避免因长时间使用而造成的磨损。

    5. 兼容性和支持


    此款连接器与特定型号的电缆接头配套使用,如Molex P/N 0643201301。公司提供了详细的文档和专业技术人员的支持服务,帮助客户解决在使用过程中遇到的技术难题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子松动 | 使用工具重新压紧端子 |
    | 连接不稳定 | 检查并更换损坏的密封圈 |

    7. 总结和推荐


    综上所述,CMC连接器凭借其卓越的设计和稳定的性能表现,成为市场上备受青睐的高端连接解决方案。鉴于其广泛的应用范围和良好的市场反馈,我们强烈推荐该产品给需要进行高效可靠信号传输的应用场景。无论是汽车制造、工业自动化还是通信设施领域,CMC连接器都能提供强有力的支持。

0643201319参数

参数
针脚数 48pin
类型 Latch Holder,Receptacle
颜色 棕色
触头类型 Female Socket
紧固类型 -
排数 4
触头端接 压接
长*宽*高 34.9mm(宽度)*34.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,托盘

0643201319厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0643201319数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0643201319 0643201319数据手册

0643201319封装设计

查看详情并下载
Symbol
Footprint
3D Model
