455870004

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 2 8pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-455870004
供应商: 期货订购
标准整包数: 3500
MOLEX 矩形连接器 - 外壳 455870004

455870004概述


    产品简介

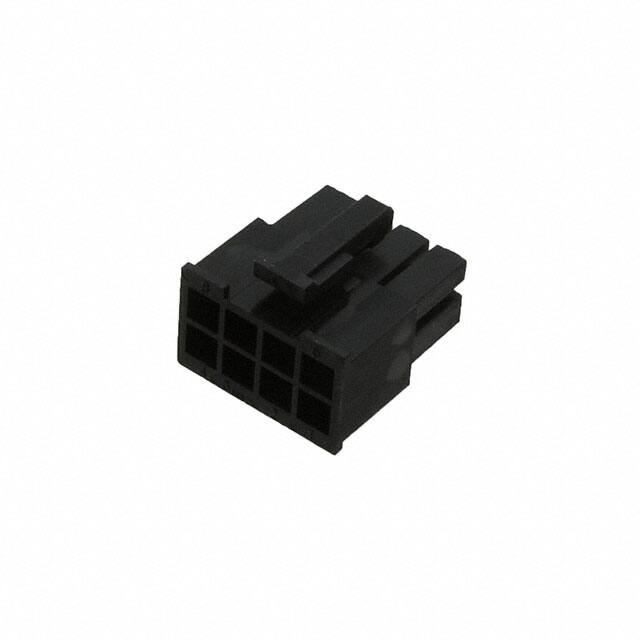

    Mini-Fit Jr. Receptacle Housing 是一种第三代极化插座,专为PCIe(Peripheral Component Interconnect Express)应用设计。该产品属于Mini-Fit Family系列,具有双排结构,具备UL 94V-0阻燃等级,最多支持8个电路通道,并采用黑色树脂材料制造。这种插座广泛应用于电源连接领域,特别适用于线对板连接,确保在恶劣环境下的可靠性和安全性。

    技术参数


    - 产品型号: 455870004
    - 类型: 连接器外壳
    - 应用领域: PCIe 应用、电源、线对板连接
    - 颜色: 黑色
    - 电路数: 最多8个
    - 阻燃等级: UL 94V-0
    - 工作温度范围: -40°C至+105°C
    - 树脂材料: 尼龙
    - 接口间距: 4.20mm
    - 重量: 1.812克
    - 包装方式: 袋装
    - 环保合规: 符合RoHS、REACH、IPC 1752A Class C/D等标准
    - 卤素含量: 低卤素(符合IEC 61249-2-21标准)
    - UL认证: E29179

    产品特点和优势


    Mini-Fit Jr. Receptacle Housing 的主要优势在于其出色的可靠性和耐用性。采用尼龙材料制造,使其具备卓越的耐热和阻燃性能,能够在-40°C到+105°C的温度范围内稳定工作。该产品的极化设计确保了精确的插接方向,防止误插,增强了安全性。此外,双排结构的设计提高了电路密度,减少了空间占用。该产品符合严格的环保标准,满足全球市场的需求。

    应用案例和使用建议


    Mini-Fit Jr. Receptacle Housing 主要应用于电源管理和线对板连接。例如,在数据中心和服务器环境中,该产品可以作为关键部件,用于连接主板和电源供应模块。在汽车电子系统中,它也可以用于连接车载控制器和传感器。为了最大化其性能,建议在安装时注意保持接口的清洁和干燥,以避免氧化和其他污染物的影响。同时,遵循制造商提供的安装指南进行操作,确保连接稳定可靠。

    兼容性和支持


    该产品设计为与Mini-Fit Jr.系列中的其他组件兼容,如45586系列的直角双排插头和5556系列的女性压接端子。制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。此外,制造商还提供定期的培训和技术咨询,确保客户能够充分发挥该产品的优势。

    常见问题与解决方案


    1. 问题:产品无法正常插接
    - 解决方法: 检查接口是否清洁且无异物,确保正确插入并锁定。
    2. 问题:插头与插座之间接触不良
    - 解决方法: 确认极化设计正确无误,检查插针是否损坏,必要时更换新的连接器。
    3. 问题:长时间使用后性能下降
    - 解决方法: 定期清洁接口,避免氧化和灰尘积累,确保良好的接触性能。

    总结和推荐


    总体而言,Mini-Fit Jr. Receptacle Housing 是一款高性能、高可靠性且符合环保标准的连接器产品,特别适用于各种高要求的应用场合。其独特的设计和严格的质量控制,使其成为市场上的佼佼者。我们强烈推荐此产品给需要高质量电源连接解决方案的用户。

455870004参数

参数
排数 2
触头端接 压接
针脚数 8pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

455870004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

455870004数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 455870004 455870004数据手册

455870004封装设计

查看详情并下载
Symbol
Footprint
3D Model
