首页  >  产品百科  >  934444109

934444109

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 6pin Male Pin 压接 红色 导线安装,自由悬挂,通孔安装 47.7mm(高度)
供应商型号:
供应商:
标准整包数: 0

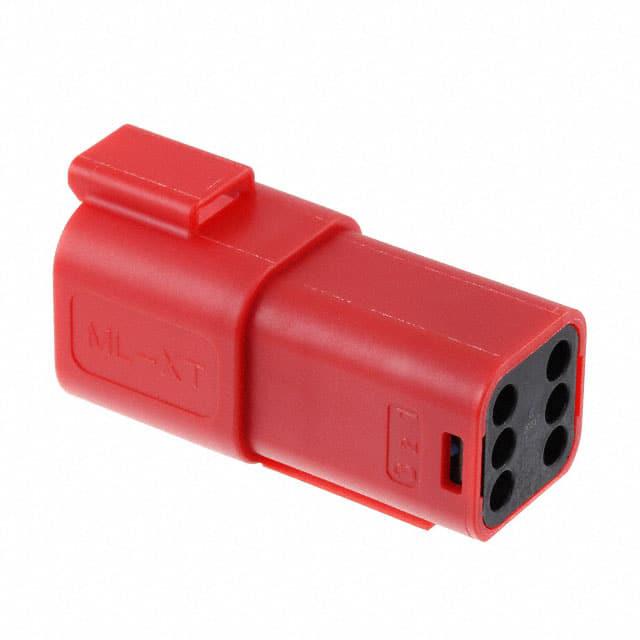

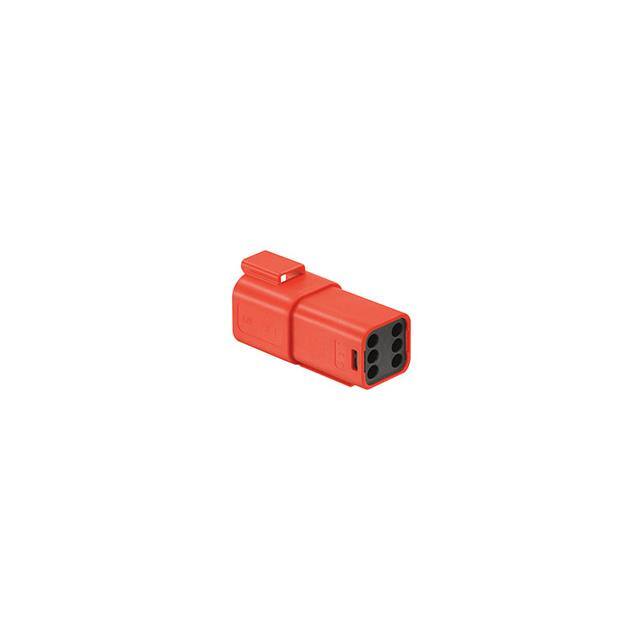

MOLEX 矩形连接器 - 外壳 934444109

934444109概述

    电子元器件产品技术手册:ML-XT密封连接系统

    1. 产品简介


    ML-XT密封连接系统是一种高性能的连接解决方案,广泛应用于各种恶劣环境下的车辆线束及其他关键应用。该系统采用先进的液体硅胶橡胶(LSR)注射成型技术和高度集成的一体化插头结构,确保卓越的密封性和可靠性。ML-XT连接系统设计用于替代行业标准连接器,提供一种成本效益高且可靠的替代选择。

    2. 技术参数


    - 封装方式:袋装入箱
    - 终端:
    - 冲压成型:84525, 84524
    - 固态接触:93640, 93641
    - 电缆规格:1.40至2.80mm,2.70至3.60mm
    - 电气特性:
    - 最大电压:500V直流
    - 最大电流:13.0A
    - 接触电阻:30毫欧姆最大
    - 绝缘电阻:20兆欧姆最小
    - 机械特性:
    - 接触保持力:111牛顿最小
    - 插拔力:135牛顿最大(插接状态)
    - 循环寿命:100次循环
    - 工作温度范围:-55°C至+125°C
    - 密封等级:IP69K及J2030功率清洗测试能力

    3. 产品特点和优势


    - 市场领先性能:ML-XT密封连接系统具有市场领先的密封性能,尤其适合苛刻环境下的车辆线束。
    - 一体成型技术:采用共价键连接的一体化插头结构和液态硅胶橡胶密封技术,确保密封位置的稳定。
    - 便捷安装:预装后盖和密封件,便于快速组装和拆卸,有效防止液体和尘埃进入。
    - 适用范围广:适用于各种车辆和工业设备,如农业机械、建筑设备、发电机、铁路设备等。
    - 经济高效:减少库存、装配时间和成本,提升生产效率。

    4. 应用案例和使用建议


    - 传感器:用于检测电气、流体、速度、磁力、湿度、导航等信息的传感器。
    - ECU和ACU:发动机控制单元和气囊控制单元。
    - 电源管理:交流发电机、起动机、空调系统等。
    - 安全设备:照明灯、泵、动力转向模块、警报器等。
    - 信息娱乐和远程通信:电动座椅、刹车系统、液压系统等。
    使用建议:
    - 环境适应性:确保产品能够在极端温度条件下正常运行。
    - 定期检查:定期进行绝缘和接触电阻测试,确保系统的可靠性和安全性。

    5. 兼容性和支持


    ML-XT密封连接系统支持多种电路配置,包括2、3、4、6、8、12、18路。可选的端子选项包括冲压成型和固态接触,以满足不同应用需求。制造商Molex提供全面的技术支持和服务。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查终端连接是否松动,必要时重新压接。
    - 问题2:密封失效
    - 解决方案:确认密封件是否安装正确,如需更换请按照说明书操作。
    - 问题3:插拔力过大
    - 解决方案:检查插头和插座是否有损坏或变形,更换损坏部件。

    7. 总结和推荐


    ML-XT密封连接系统以其优异的密封性和可靠性,在各种苛刻环境中表现出色。它不仅能够显著提升车辆线束的耐用性和稳定性,还能降低生产成本和提高装配效率。因此,对于需要在恶劣环境下工作的电子设备来说,ML-XT是一个非常值得推荐的选择。

934444109参数

参数
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 红色
触头类型 Male Pin
紧固类型 -
排数 2
长*宽*高 47.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934444109厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934444109数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934444109 934444109数据手册
