09623082

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Bottom Entry,Locking Ramp,Receptacle 1 8pin Female Socket 白色 通孔安装 6.35mm(宽度)*10.25mm(高度)
供应商型号:
供应商:
标准整包数: 0

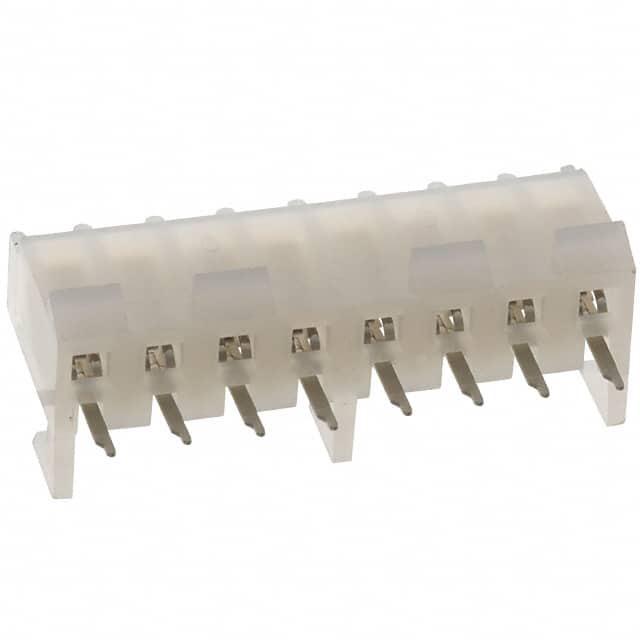

MOLEX 矩形连接器 - 外壳 09623082

09623082概述

    KK® 396 PC Board Connector 技术手册解析

    产品简介


    KK® 396 PC Board Connector 是 Molex KK® Interconnect System 的一款重要组件,属于 PCB 接收器系列。它是一款底部进入式连接器,适用于板对板连接及电源应用。此款连接器由尼龙材料制成,采用金镀层选择性电镀工艺,能够实现高可靠性的电气连接。每套包含 8 个电路通道,是各类电子产品中常见的连接解决方案。

    技术参数


    以下是 KK® 396 PC Board Connector 的关键技术规格和性能参数:
    - 电路数量(满载):8
    - 电路数量(最大):8
    - 阻燃等级:94V-2
    - 连接器材料镀层:接合处镀金,端子镀锡
    - 净重:2.480 克
    - 引脚长度:4.06 毫米
    - 推荐 PCB 厚度:0.80 毫米
    - 接触界面间距:3.96 毫米
    - 最小镀层厚度:接合处 0.381 微米,端子 2.540 微米
    - 最高工作温度范围:见产品规范
    - 最大电流承载能力:5.0 安培
    - 最大电压承载能力:250 伏特
    - 焊料过程数据:
    - 焊料处理时间:5 秒
    - 焊料过程温度:235 摄氏度
    - 无铅工艺能力:波峰焊接

    产品特点和优势


    KK® 396 PC Board Connector 具有以下显著特点和优势:
    - 可靠的电气连接:通过选择性金镀层确保了长久的使用寿命和高性能。
    - 易于安装和拆卸:底部进入式设计便于操作。
    - 宽泛的工作温度范围:适用性强,适合各种严苛环境。
    - 兼容性好:可与同类或异类电子元件和设备广泛兼容。
    - 环保:符合 RoHS 和其他环保标准。

    应用案例和使用建议


    此款连接器在多种应用场景中表现出色,如:
    - 消费电子设备:手机、平板电脑等。
    - 工业控制系统:自动化设备和传感器。
    - 家电:空调、冰箱、洗衣机等。
    使用建议:
    - 正确装配:确保 PCB 厚度与连接器规格匹配,以避免损坏。
    - 环境控制:在极端温度下使用时,务必注意散热。
    - 定期维护:对于长期运行的设备,定期检查连接器状态。

    兼容性和支持


    KK® 396 PC Board Connector 与市场上多数电子元件和设备兼容。Molex 提供了详尽的技术支持文档和在线资源,包括用户手册、常见问题解答等,以帮助客户顺利部署和使用产品。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:连接器在高温焊接过程中损坏。
    - 解决方案:严格按照焊料过程数据进行操作,确保焊接时间和温度符合要求。
    2. 问题:连接不稳定。
    - 解决方案:检查接头插拔是否到位,确认 PCB 厚度符合规格。

    总结和推荐


    KK® 396 PC Board Connector 以其出色的电气性能、稳定的机械结构和广泛的适用范围,成为众多应用场合的理想选择。建议在高可靠性要求和恶劣环境下优先考虑此款连接器,能够有效提升整体系统的稳定性和效率。

09623082参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 8pin
类型 Bottom Entry,Locking Ramp,Receptacle
颜色 白色
触头类型 Female Socket
长*宽*高 6.35mm(宽度)*10.25mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 盒装,托盘
