首页  >  产品百科  >  5041930300

5041930300

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 3路, 1.25mm节距, 1行
供应商型号: WM10574-ND
供应商: Digi-Key
标准整包数: 1

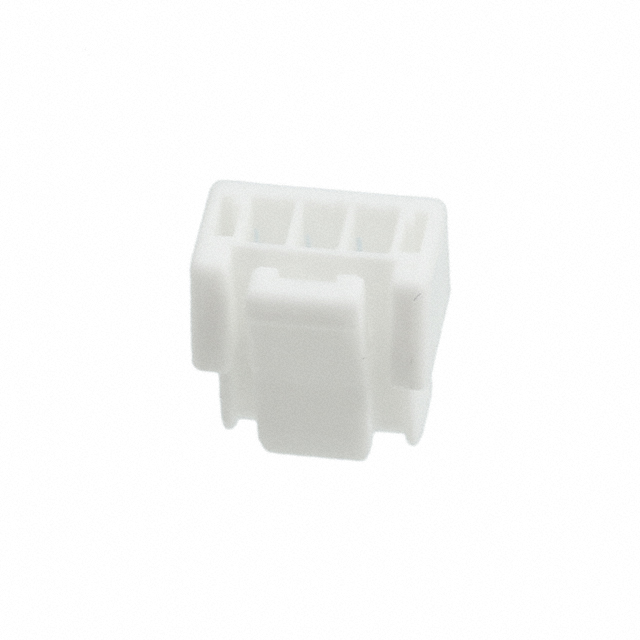

MOLEX 矩形连接器 - 外壳 5041930300

5041930300概述

    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System 技术手册

    1. 产品简介


    Micro-Lock 1.25mm pitch系统是一款专为紧凑型封装应用设计的电子连接器,广泛应用于各个行业,包括消费电子、网络通信、数据通信、游戏设备、照明设备、医疗设备和汽车电子等领域。它提供小体积和高电流承载能力,并且支持多种接合配置和针脚及终端保护,具有出色的可靠性和安全性。

    2. 技术参数


    - 针间距:1.25mm
    - 电路范围:单排2至16路,双排16至40路
    - 最大电压:50V AC/DC
    - 最大电流:1.5A
    - 接触电阻:最大20毫欧姆
    - 耐压:500V AC持续1分钟
    - 绝缘电阻:最小100兆欧
    - 操作温度范围:-40°C 至 +85°C
    - 循环次数:最少30次
    - 插拔力:低插拔力,带锡镀层
    - 材质:终端材料为铜合金,锡镀;端子壳材料为PBT;端子针材料为黄铜,锡镀

    3. 产品特点和优势


    - 最小体积和最高电流承载能力:与类似正锁系统相比,Micro-Lock 1.25mm系统在体积上减少了约75%,同时具备更高的电流承载能力(1.5A)。
    - 双点正锁定设计:提供易用性和安全接触,易于操作并提供可靠的连接保证。
    - 紧凑型设计和低轮廓:适用于空间受限的应用场合,节省空间。
    - 防撞针保护功能:即使在角度对接时也能防止端子针弯曲或损坏。
    - 低成本设计:相对于金镀层设计更加经济高效。
    - 环境友好:采用低卤素材料,符合环保标准。

    4. 应用案例和使用建议


    - 消费电子:适用于LED电视、家用音响、机顶盒和电饭煲等设备,确保信号传输的稳定性和可靠性。
    - 网络/电信:可用于集线器/路由器、调制解调器等设备,满足高速数据传输需求。
    - 数据通信:适用于桌面电脑、存储设备、打印机和传真机,提高设备间的连接稳定性。
    - 游戏设备:适用于老虎机、扑克机和弹珠机,确保设备运行稳定。
    - 照明设备:适用于投影仪和变压器,提高设备运行的可靠性。
    - 医疗设备:适用于CT扫描仪和便携式医疗设备,保障患者的安全。
    - 汽车电子:适用于车载音响和导航系统,确保驾驶过程中的信号传输稳定。

    5. 兼容性和支持


    - Micro-Lock 1.25mm系统可与其他标准电子元器件兼容,如Molex的其他系列产品。
    - 厂商提供全面的技术支持和维护服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - Q1:如何确保连接器在使用过程中不会脱落?
    A1:Micro-Lock 1.25mm系统采用双点正锁定设计,确保连接器在使用过程中不易脱落。
    - Q2:如何判断连接器是否损坏?
    A2:如果发现连接器无法正常插入或拔出,或者接触不良,可能是连接器已经损坏。建议更换新的连接器。
    - Q3:如何清洗连接器?
    A3:使用干净的软布轻轻擦拭连接器表面即可。避免使用化学溶剂,以免对连接器造成损害。

    7. 总结和推荐


    Micro-Lock 1.25mm pitch系统是一款针对紧凑型封装应用设计的高可靠性连接器,具备优异的电气性能和机械特性。它在消费电子、网络通信、数据通信、游戏设备、照明设备、医疗设备和汽车电子等多个领域均有广泛应用。其独特的防撞针保护功能、低插拔力和双点正锁定设计使其在市场上具有较强的竞争力。因此,我强烈推荐这款产品用于需要高性能和可靠性的电子设备中。

5041930300参数

参数
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Non-Gendered
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
长*宽*高 5.75mm(长度)*4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装,托盘

5041930300厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041930300数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5041930300 5041930300数据手册

5041930300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.253 ¥ 2.2876
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
