5024390400

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 压接连接器外壳, 4路, 2mm节距, 1行
供应商型号: 5024390400
供应商: 国内现货
标准整包数: 1000
MOLEX 矩形连接器 - 外壳 5024390400

5024390400概述

    # 电子元器件产品技术手册解析:CLIK-Mate Plug Housing

    产品简介

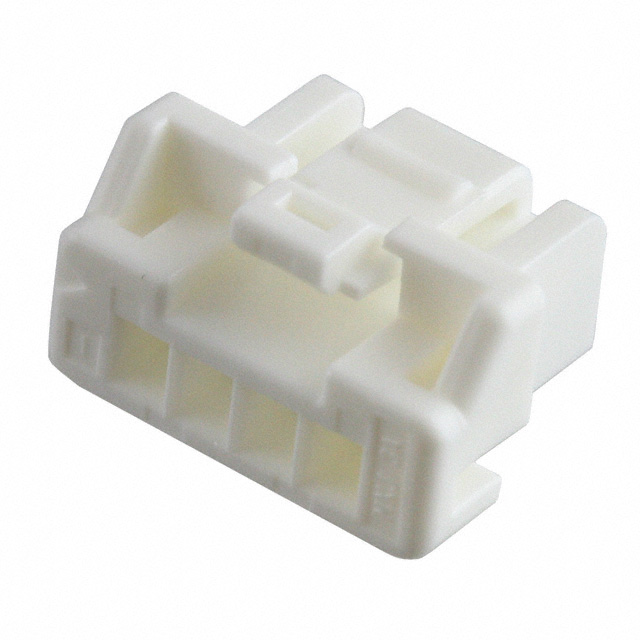

    CLIK-Mate Plug Housing(零件号:5024390400)是一种专为信号传输设计的连接器外壳,具有2.00毫米间距、单排布局、正向锁定机制和4路电路,颜色为白色。它属于CLIK-Mate Wire-to-Board Connectors产品系列,适用于电线到板的连接应用。

    技术参数


    以下是CLIK-Mate Plug Housing的技术规格和性能参数:
    - 电路数(最大值):4
    - 材料:PBT树脂
    - 颜色:白色
    - 接触间距:2.00mm
    - 行数:1
    - 温度范围:-40°C 至 +105°C
    - 净重:397.000mg
    - 极性化:是
    - 锁定机制:是
    该产品符合RoHS标准,且不包含SVHC(高度关注物质)。

    产品特点和优势


    CLIK-Mate Plug Housing具备以下特点和优势:
    - 正向锁定机制:确保了连接器的稳固连接,防止意外断开。
    - 高温度适应性:-40°C 至 +105°C的温度范围使产品适合各种极端环境的应用。
    - 4路电路设计:适用于需要多通道信号传输的应用场景。
    - 材料选择:采用PBT树脂,提高了产品的机械强度和耐化学腐蚀性。
    这些特性使其成为信号传输领域的理想选择,在通讯设备、工业自动化等领域有着广泛应用。

    应用案例和使用建议


    应用案例
    - 信号传输:CLIK-Mate Plug Housing广泛应用于通信设备、工业控制系统和汽车电子系统中,负责关键信号的稳定传输。
    - 多通道信号传输:例如在多传感器采集系统中,CLIK-Mate可以确保多条信号线的高效并行传输。
    使用建议
    - 布线规划:考虑到连接器的电路数为4,建议在布线时合理规划每条线路的功能分配,避免因线序混乱导致信号干扰。
    - 温度管理:在极端环境中使用时,应注意环境温度的变化,及时采取措施确保产品工作在规定的温度范围内。

    兼容性和支持


    CLIK-Mate Plug Housing与其配套的连接器(如502443和502494系列的插座)完美兼容。此外,厂商还提供详细的产品文档和用户支持服务,以帮助客户顺利完成安装和调试。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:检查连接器是否完全插入到位,确保锁定机构已经正确锁定。
    - 问题2:温度过高导致失效
    - 解决方案:使用散热片或者改进散热设计,确保连接器的工作温度不超过105°C。

    总结和推荐


    CLIK-Mate Plug Housing凭借其独特的正向锁定机制、稳定的多通道信号传输能力和广泛的温度适应性,在众多电子元器件中脱颖而出。它不仅适用于各类信号传输场合,还能应对极端工作环境,是一款值得信赖的产品。对于需要高性能连接解决方案的应用场合,强烈推荐使用CLIK-Mate Plug Housing。

5024390400参数

参数
颜色 白色
触头类型 Non-Gendered
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
类型 插头
长*宽*高 12mm*9.65mm*6.6mm
安装方式 压入式,自由悬挂
零件状态 在售
包装方式 散装,袋装

5024390400厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5024390400数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5024390400 5024390400数据手册

5024390400封装设计

查看详情并下载
Symbol
Footprint
3D Model
