560123-0301

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Conn Housing RCP 3 POS 2mm Crimp ST Cable Mount Black Tray
供应商型号: JY-560123-0301
供应商: 云汉优选
标准整包数: 1

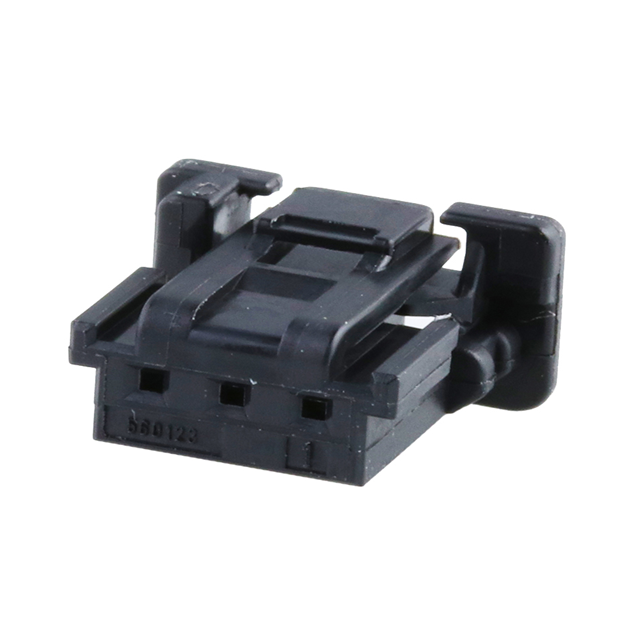

MOLEX 矩形连接器 - 外壳 560123-0301

560123-0301概述


    产品简介


    本产品是一款专为各类电子设备设计的连接器组件,适用于各种工业控制、通信系统及消费电子产品等领域。产品类型为新型2.0毫米间距带接线端子连接器,型号为560123系列。主要功能是实现电路间的高效连接,确保信号传输的稳定性和可靠性。该连接器采用耐高温、阻燃性能优良的聚对苯二甲酸丁二醇酯(PBT)材料,符合RoHS环保标准。

    技术参数


    | 参数 | 描述 |

    | 材料 | 聚对苯二甲酸丁二醇酯(PBT),无填充玻璃,UL94 V-0等级 |
    | 配合型号 | 502352、560020系列 |
    | 适用终端 | 560124系列 |
    | 适用ISL | 560125系列 |
    | 一般公差 | 参见表格 |
    | 额定电压 | —— |
    | 额定电流 | —— |
    | 工作温度范围 | —— |
    | 连接方式 | 带接线端子 |
    | 公差 | 参见表格 |

    产品特点和优势


    该款连接器采用了高品质的PBT材料,具备优异的耐热性和阻燃性,且完全符合RoHS环保标准,能够确保在严苛环境下的长期稳定运行。此外,该产品还具有体积小、重量轻的特点,方便在各种空间有限的应用环境中安装。产品经过严格的测试和认证,可以保证连接的可靠性和稳定性,从而提高整个系统的可靠性。

    应用案例和使用建议


    该款连接器可广泛应用于工业控制、通信系统、汽车电子、医疗器械等多个领域。例如,在工业控制系统中,它可以用于连接传感器和执行器;在通信系统中,它可以作为内部连接件使用。使用时应注意正确的插拔方向,避免过度弯曲引脚造成损坏。同时,为了提高连接的可靠性,建议在安装前检查各部件的清洁度和表面状态,以确保良好的接触效果。

    兼容性和支持


    该款连接器与502352、560020系列等其他类型的连接器兼容,便于不同产品之间的互换使用。厂家提供全面的技术支持和售后服务,用户可以在遇到问题时及时联系技术支持团队获得帮助。此外,公司还定期举办培训活动和技术交流会,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法顺利插入插座 | 检查插头和插座是否有异物堵塞 |
    | 连接后信号不稳定 | 确认插针与插座接触良好,重新插拔 |
    | 使用一段时间后接触不良 | 清理插针和插座的金属部分,去除氧化层 |
    | 插头过热 | 检查是否超过额定电流,调整负载或更换插头 |
    | 插头破损 | 检查是否因外力作用导致,更换新插头 |

    总结和推荐


    综上所述,这款新型2.0毫米间距带接线端子连接器凭借其卓越的性能和广泛的应用范围,在电子设备连接领域具有很高的竞争力。它不仅在电气性能和机械强度方面表现出色,而且在环保性和安全性方面也达到了高标准。因此,我们强烈推荐用户选择该款产品用于其设备的设计和制造中。

560123-0301参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
长*宽*高 10mm(长度)*8.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,袋装

560123-0301厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

560123-0301数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 560123-0301 560123-0301数据手册

560123-0301封装设计

查看详情并下载
Symbol
Footprint
3D Model
