0334724045

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 4pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装
供应商型号: 0334724045-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0334724045

0334724045概述


    产品简介

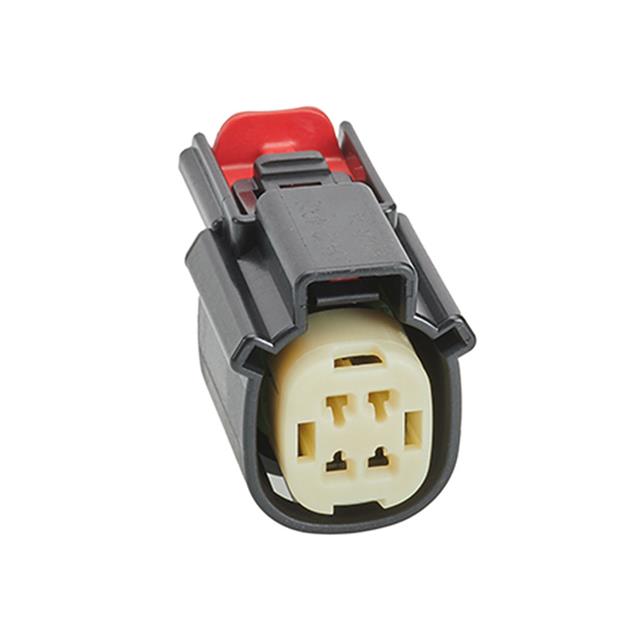

    MX150 接收器密封组件
    MX150接收器密封组件是一款高可靠性电子连接器,设计用于双排连接应用。它广泛应用于汽车、工业自动化、医疗设备和航空航天等领域。这款产品以其卓越的密封性能、高强度材料和多样化的配置而闻名。主要功能包括信号传输、电源分配以及数据通信,能够满足各种严苛环境下的使用需求。

    技术参数


    | 参数名称 | 规格范围 |

    | 连接器类型 | 双排密封组件 |
    | 针脚间距 | 2.54 mm |
    | 工作温度 | -40°C 至 +125°C |
    | 电流容量(每针) | 最大 16 A |
    | 电压等级 | 最大 600 V |
    | 密封性能 | IP67 |
    | 插拔寿命 | ≥ 500 次 |
    | 材料 | PA66 / PBT |
    支持的电气特性包括耐高压、抗振动和抗冲击。工作环境方面,该组件适用于潮湿、腐蚀性气体及极端温差条件下的操作。

    产品特点和优势


    1. 多样化配置:提供2X2至2X10的多种尺寸选择,满足不同应用场景的需求。
    2. 卓越的密封性能:IP67防护等级确保防水防尘效果,适合恶劣环境。
    3. 高强度材料:采用PA66和PBT材料,具有优异的机械强度和耐化学性。
    4. 多功能集成:可选配Schlemmer或Molex外壳,支持标准化与定制化设计。
    5. 高效连接:快速插拔设计提升装配效率,减少安装时间。
    这些特点使MX150在高可靠性要求的应用场景中表现出色,特别是在需要长期稳定工作的环境中。

    应用案例和使用建议


    应用案例:
    1. 汽车电子:作为车身控制模块(BCM)的信号传输接口。
    2. 工业自动化:用于机器人的动力供应与控制信号连接。
    3. 医疗设备:保障医疗器械在复杂医疗环境中的稳定运行。
    使用建议:
    - 在高温或低温环境中使用时,需注意线缆选型以匹配连接器的工作温度范围。
    - 定期检查连接部位的密封性能,防止因老化导致的渗水问题。
    - 建议使用配套的Schlemmer或Molex外壳,增强整体的机械保护能力。

    兼容性和支持


    MX150接收器密封组件与多种电子设备兼容,例如Schlemmer和Molex系列的产品。厂商提供详尽的技术支持和售后服务,包括产品验证、培训和技术文档下载。此外,该组件已通过UL认证,并符合RoHS环保标准,确保全球范围内合规使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全插入 | 检查针脚与插座是否对齐,确保清洁无异物。 |
    | 密封性能下降 | 更换密封圈或重新涂抹密封胶。 |
    | 插拔力过大 | 检查是否为过度使用造成的磨损,必要时更换组件。 |

    总结和推荐


    MX150接收器密封组件凭借其多样化的配置、卓越的密封性能和广泛的适用性,在高要求的电子连接领域占据重要地位。对于需要长期稳定运行且面临恶劣环境挑战的应用,我们强烈推荐此款产品。同时,厂商提供的全面支持和完善的售后服务也增强了其市场竞争力。
    综上所述,MX150是一款值得信赖的选择,特别适合于汽车、工业和医疗设备行业。

0334724045参数

参数
排数 2
触头端接 压接
针脚数 4pin
类型 Latch Holder,Receptacle
颜色 灰色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0334724045厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0334724045数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0334724045 0334724045数据手册

0334724045封装设计

查看详情并下载
Symbol
Footprint
3D Model
