1510492206

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: WTB HOUSING CONN, RCPT, 2POS, 2ROW; Pitch Spacing:-; No. of Contacts:2Contacts; Gender:Receptacle; Product Range:CP-6.5 151049 Series; Contact Termination Type:Crimp; No. of Rows:2Rows; Contact Plating:-; Contact Material:-; SVHC:No SVHC (15-Jan-2019)
供应商型号: H-1510492206
供应商: Heilind
标准整包数: 1

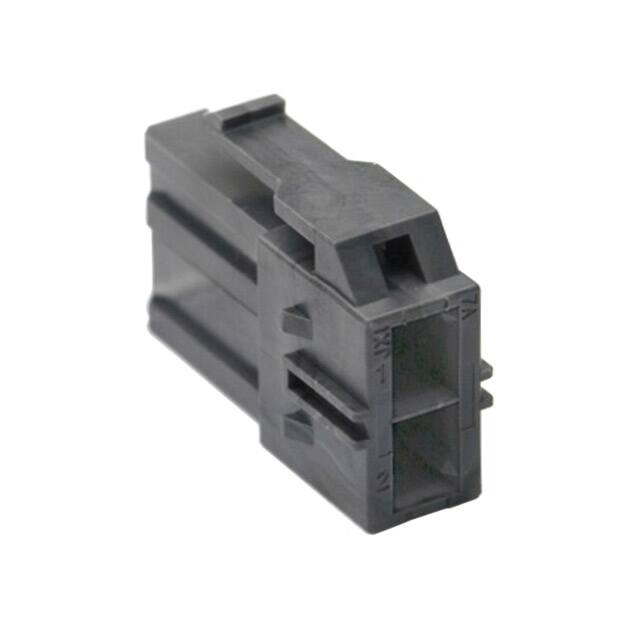

MOLEX 矩形连接器 - 外壳 1510492206

1510492206概述

    # Molex CP 6.5 mm Wire-to-Board Connector System 技术手册解读

    1. 产品简介


    基本介绍
    Molex CP 6.5 mm Wire-to-Board Connector 系统是专为现代电子设备设计的一款高性能连接器解决方案。该系统主要包括两个部分:插座端子和插座外壳,以及相应的母头组件。其主要功能在于提供稳定、高效且可靠的电气连接,广泛应用于消费电子、通信设备、汽车电子以及工业控制等领域。
    应用领域
    - 消费电子设备:智能手机、平板电脑等便携式设备。
    - 通信设备:路由器、交换机等网络设备。
    - 汽车电子:车载导航、娱乐系统等汽车内部电子部件。
    - 工业控制:PLC控制单元、工业机器人等自动化设备。

    2. 技术参数


    以下是该产品的关键技术和性能指标:
    | 参数名称 | 具体数值 |

    | 插针间距 | 6.5 mm |
    | 额定电压 | 600 V AC(rms)/600 V DC |
    | 额定电流(最大值) | AWG16:10A;AWG26:2A |
    | 工作温度范围 | -40°C 至 +105°C |
    | 耐久性 | 30次插拔循环 |
    | 插入力(最大值) | 29.4 N |
    | 拔出力(最小值) | 14.7 N |
    材料与认证
    - 材料:符合RoHS标准。
    - 安全认证:UL、CSA、VDE认证。

    3. 产品特点和优势


    独特功能
    - 高可靠性:通过严格的机械和电气测试,确保长期使用中的稳定性。
    - 宽适用范围:适用于多种电线规格和环境条件。
    - 防误插设计:通过独特的锁定机制避免错误连接。
    市场竞争力
    - 高耐久性设计使其适合频繁插拔的应用场景。
    - 优异的绝缘性能和接触电阻保证了极低的信号损耗。
    - 集成多种防护措施,提升整体安全性和可靠性。

    4. 应用案例和使用建议


    实际应用案例
    - 在车载娱乐系统的电源管理模块中,用于连接主电源与各种传感器和控制单元。
    - 在智能家居网关设备中,作为核心控制板与外围设备之间的桥梁。
    使用建议
    - 确保插拔操作时速度保持在25±3 mm/min范围内,以减少机械损伤。
    - 定期检查连接部位是否有腐蚀或氧化现象,必要时进行清洁处理。

    5. 兼容性和支持


    兼容性
    该系统可与其他主流品牌的同类产品互换使用,方便集成到现有设计中。此外,还支持定制化生产,满足特殊需求。
    厂商支持
    Molex公司提供全面的技术支持服务,包括样品测试、现场技术支持及售后保修服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查插针表面是否有污垢或变形 |
    | 接触电阻偏大 | 确保正确压接电线并清洁连接点 |
    | 温升异常 | 检查电路负载是否超出额定值 |

    7. 总结和推荐


    综合评估
    Molex CP 6.5 mm Wire-to-Board Connector 系统凭借其卓越的电气性能、强大的机械强度以及广泛的适用范围,在众多行业中表现出色。其高性价比和稳定的性能使其成为一款极具吸引力的产品。
    是否推荐
    强烈推荐。无论是对于初创企业还是大型制造商,这款连接器都能有效提升产品的可靠性和耐用性,是理想的选择之一。

1510492206参数

参数
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 21.95mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1510492206厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1510492206数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 1510492206 1510492206数据手册

1510492206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1511 ¥ 1.3471
1400+ $ 0.1272 ¥ 1.1333
3500+ $ 0.1232 ¥ 1.0981
6900+ $ 0.1213 ¥ 1.0814
13800+ $ 0.1196 ¥ 1.0657
库存: 4251
起订量: 149 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.34
