首页  >  产品百科  >  0050579322

0050579322

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Receptacle 1 22pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 55.85mm(长度)*3.53mm(高度)
供应商型号:
供应商:
标准整包数: 0

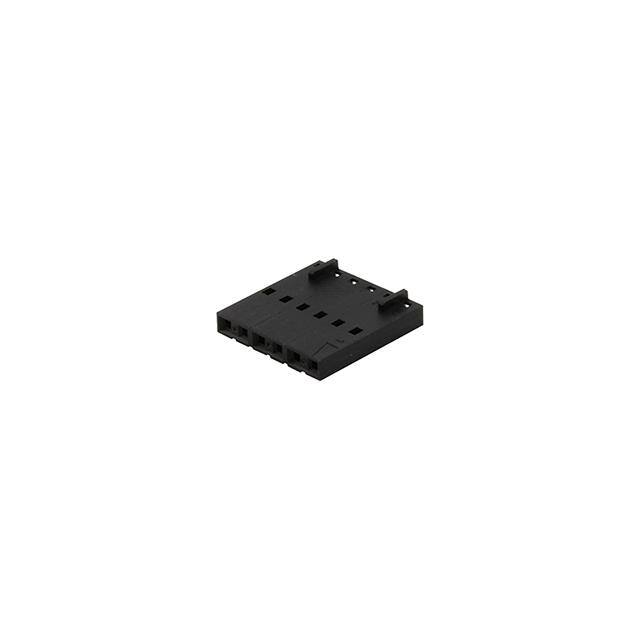

MOLEX 矩形连接器 - 外壳 0050579322

0050579322概述

    单行堆叠线性(SL)连接系统产品技术手册

    产品简介


    单行堆叠线性(SL)连接系统是为高密度信号应用而设计的一种模块化、单排插接式板对板和线对线连接系统。SL 连接系统提供了垂直和直角引脚头(header)、用于插针端子和插座端子的低轮廓外壳、适用于绝缘位移技术(IDT)的预组装单件式插针和插座连接器、以及便于模组化线对线远程互联的面板安装装置。此外,当结合我们的工具时,SL 连接系统还能提供设计灵活性和自动化的电缆束制造能力。

    技术参数


    - 电压: 250V
    - 电流:
    - 1.2A(28AWG)
    - 1.8A(26AWG)
    - 3.0A(24AWG)
    - 3.0A(22AWG)
    - 温度: 操作范围:-40°C 至 +105°C;非操作范围:-40°C 至 +105°C;引脚头处理温度:波峰焊 ≤ 260°C,红外回流焊 ≤ 245°C
    - 接触电阻: 初始最大值为 30 毫欧姆
    - 绝缘电阻: 最小值为 10000 兆欧
    - 耐压能力: 额定耐压能力为 1500 VAC 或 500 VDC
    - 电容: 载荷条件下 ≤ 2 皮法;非载荷条件下 ≤ 0.5 皮法
    - 插拔力: 插入力(70058)≤ 4.45N,拔出力 ≥ 0.56N;插入力(71851)≤ 13.34N,拔出力 ≥ 1.67N
    - 机械性能: 各项测试性能符合 MIL-STD-202 标准,如振动、冲击、热循环等
    - 环境性能: 通过了高低温循环、湿度、盐雾腐蚀、热老化等多种环境测试

    产品特点和优势


    - 设计灵活:多种引脚头(header)选项满足不同的连接需求
    - 自动化兼容:适用于自动化生产线的插针和插座连接器
    - 高标准安全认证:获得 UL 和 CSA 安全认证,确保使用安全可靠
    - 高性能:优秀的电气和机械性能,确保长期稳定的使用效果

    应用案例和使用建议


    应用案例:SL 系统被广泛应用于汽车、工业控制、医疗设备等领域,例如发动机管理系统、医疗监护设备等。
    使用建议:
    - 在高温或低温环境下使用时,请注意连接器的温度范围。
    - 使用过程中保持连接器清洁,避免灰尘和异物进入影响性能。
    - 定期检查连接器是否松动或磨损,必要时更换以保证信号传输质量。

    兼容性和支持


    - 兼容性:SL 系列连接器可与其他标准 Molex 电线配合使用,确保高度互换性和兼容性。
    - 支持与维护:请联系当地 Molex 代表获取更多技术支持和维修服务信息。

    常见问题与解决方案


    1. 连接器接触不良
    解决方案:确保正确的插入力,定期清洁连接器。
    2. 耐久性差
    解决方案:选择符合要求的插拔力范围内的终端,正确安装和使用连接器。
    3. 温度稳定性差
    解决方案:选择适合应用环境温度范围的连接器材料和型号,使用前进行必要的热循环测试。

    总结和推荐


    SL 连接系统以其出色的性能、高可靠性及广泛应用领域的兼容性,在市场上具备较高的竞争力。对于需要高密度信号连接的应用场合,SL 系列产品无疑是理想的选择。强烈推荐使用此系列连接器来提升系统性能并确保长时间稳定运行。

0050579322参数

参数
触头端接 压接
针脚数 22pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 55.85mm(长度)*3.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

0050579322厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0050579322数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0050579322 0050579322数据手册

0050579322封装设计

查看详情并下载
Symbol
Footprint
3D Model
