首页  >  产品百科  >  0009930300

0009930300

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 3路, 3.96mm节距, 1行
供应商型号: TS-0009930300
供应商: 海外现货
标准整包数: 25

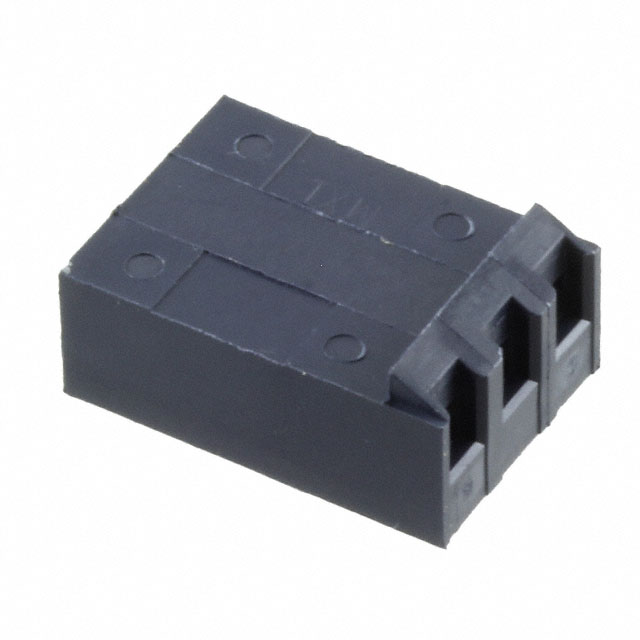

MOLEX 矩形连接器 - 外壳 0009930300

0009930300概述

    KK 3.96mm Crimp Housing 技术手册

    产品简介


    KK 3.96mm Crimp Housing 是一款由 Molex 公司生产的高性能电子连接器,主要应用于电源和线对板连接场景。这款连接器以其高可靠性、良好的阻燃特性和卓越的工作温度范围而著称,非常适合在严苛环境下使用。KK 3.96mm Crimp Housing 的独特设计能够满足不同应用需求,如家用电器和工业控制设备。

    技术参数


    - 电路数:最大3个
    - 颜色:黑色树脂
    - 材料:尼龙
    - 阻燃等级:94V-2
    - 接口间距:3.96mm
    - 净重量:0.809克
    - 工作温度范围:见产品规格书
    - Glow-Wire Ignition Temperature (GWIT):至少775°C(符合IEC 60695-2-13标准)
    - Glow-Wire Flammability Index (GWFI):高于850°C(符合IEC 60695-2-12标准)

    产品特点和优势


    KK 3.96mm Crimp Housing 拥有诸多独特的功能和优势:
    - 高阻燃性:该连接器通过了GWIT和GWFI测试,能够有效抵抗高温和火灾,适合需要高安全性的应用场合。
    - 可靠的机械锁定系统:连接器配备了一个锁到接合部分的设计,确保了连接的稳定性。
    - 广泛的应用范围:适用于多种环境下的电力和信号传输,如家用电器和工业设备。
    - 环保材料:采用低卤素材料制造,符合国际RoHS和REACH标准。

    应用案例和使用建议


    KK 3.96mm Crimp Housing 在多种应用场景中表现出色,例如家用空调、冰箱和工业控制设备的连接器。为了确保最佳性能,建议:
    - 选择合适的接头配件:确保连接器与所需的电缆或端子相匹配。
    - 严格遵守安装指南:遵循制造商提供的安装和操作指南,以避免损坏连接器。
    - 定期检查:由于连接器可能在长时间运行后受到磨损,建议定期检查和维护。

    兼容性和支持


    - 兼容性:此连接器可以与多种接头和配件配合使用,具体请参考产品规格书。
    - 支持:Molex 提供全面的技术支持和客户服务,包括详细的安装指南和故障排除文档。如果在使用过程中遇到问题,可以联系 Molex 客服获取帮助。

    常见问题与解决方案


    1. 连接器接触不良:可能是插针和插座没有正确对接。重新插入并确保完全对齐。
    2. 无法锁紧:检查是否有异物卡在锁紧机制中,清除异物后尝试再次锁紧。
    3. 接触电阻过高:可能是因为连接器内部有污垢或氧化层。清洁连接器插针和插座后再试。

    总结和推荐


    综上所述,KK 3.96mm Crimp Housing 在电气连接方面表现优异,具有高可靠性和广泛的适用性。其出色的阻燃性能和稳固的机械设计使其成为各种电力和信号传输应用的理想选择。对于需要高性能连接器的客户,我们强烈推荐使用此产品。

0009930300参数

参数
排数 1
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Receptacle
颜色 黑色
触头类型 Non-Gendered
紧固类型 滑锁
长*宽*高 11.79mm*6.4mm*17mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装,袋装

0009930300厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0009930300数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0009930300 0009930300数据手册

0009930300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.1638 ¥ 1.4898
库存: 11250
起订量: 1350 增量: 50
交货地:
最小起订量为:750
合计: ¥ 1117.35
直接购买
加入购物车
