347082029

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Automotive Connectors,Headers 2 Pin (Male) 黑色 通孔安装 35.39mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 347082029

347082029概述


    产品简介

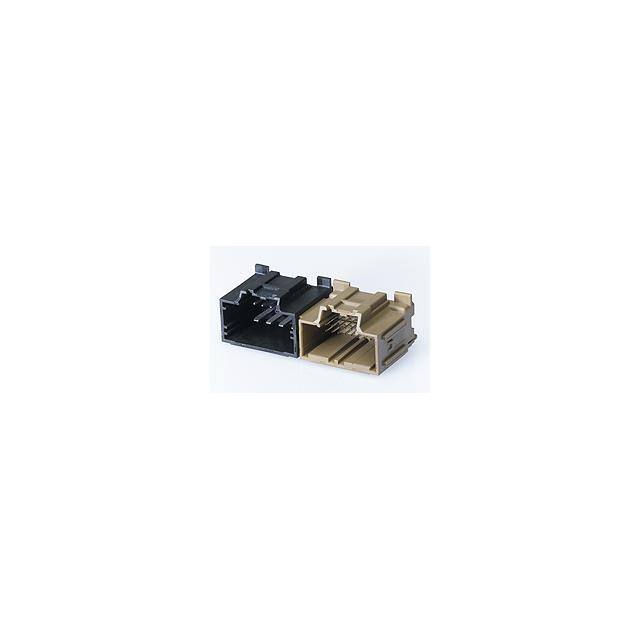

    本产品为2-Bay STAC64直角头组装件,主要用于连接和传输电路信号。它提供两种不同的插槽(Bay 'A' 和 Bay 'B'),能够支持多种电路配置。这种多用途连接器广泛应用于电信设备、工业自动化系统、医疗设备以及各种消费电子产品中。

    技术参数


    以下是根据技术手册提取的产品详细技术规格:
    - 电路数量:8-20个0.64mm电路,混合电路(10个或14个)
    - 材料规格:
    - 插槽外壳(塑料):树脂 - SPS,颜色分为黑色(Pol A)、灰色(Pol B)、棕色(Pol C)、绿色(Pol D)
    - 针脚材料:铜合金,根据应用要求不同选择不同的镀层类型
    - 接触点:0.64mm针脚,1.5mm/2.8mm刀片
    - 电镀要求:
    - 底层电镀:镍整体电镀
    - 表面电镀:锡整体电镀
    - 外形尺寸及公差:
    - 尺寸单位:毫米(mm)
    - 除非特别说明,一般公差:角度公差±3.0°,各处公差值不同
    - 包装规格:
    - 托盘包装(Tray):参照MOLEX图纸PK-31300-892
    - 管装包装(Tube):参照MOLEX图纸PK-31301-063
    - 替代托盘包装:参照MOLEX图纸PK-31300-894

    产品特点和优势


    - 多功能兼容性:可适应多种电路配置,适用于不同应用需求。
    - 高可靠性和耐用性:选用高品质材料和先进制造工艺,确保长期稳定运行。
    - 便捷安装和维护:设计灵活,便于安装和拆卸,提高工作效率。
    - 卓越的电气性能:通过严格测试和验证,保证优异的电气性能和信号完整性。

    应用案例和使用建议


    此连接器常用于复杂的电路板布局,特别是在需要高密度信号传输的应用场景中。例如,在工业自动化系统中,这种连接器可以有效地提升设备的整体性能和可靠性。对于使用该连接器的电路设计,建议遵循制造商提供的推荐电路板布局(见手册第4部分)。具体而言,合理规划布线和安装位置,以减少电磁干扰和提高信号质量。

    兼容性和支持


    本产品设计符合特定的电路规范和封装标准,因此能够与大多数标准电子设备兼容。关于该产品的其他技术细节和支持信息,可参考技术手册中的相关部分。如果需要进一步的技术支持或售后咨询,可以联系制造商的服务团队。

    常见问题与解决方案


    - Q: 插槽和针脚无法正确对齐?
    - A: 确保插槽和针脚的位置准确无误,并检查是否有异物阻碍。必要时,可使用工具轻轻调整。
    - Q: 使用过程中出现信号不良的情况?
    - A: 检查连接部位是否牢固接触,确认焊点质量良好。如有需要,重新焊接并检查所有连接部位。
    - Q: 镀层出现异常剥落?
    - A: 检查电镀工艺是否合规,必要时请更换电镀供应商或重新进行电镀处理。

    总结和推荐


    2-Bay STAC64直角头组装件凭借其多功能兼容性、高可靠性以及出色的电气性能,成为众多电子设备中不可或缺的关键组件。无论是在电信设备还是工业自动化系统中,这款连接器都能显著提升系统的整体性能和稳定性。因此,强烈推荐在类似项目中使用本产品。

347082029参数

参数
排数 2
触头端接 -
针脚数 -
类型 Automotive Connectors,Headers
颜色 黑色
触头类型 Pin (Male)
紧固类型 -
长*宽*高 35.39mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

347082029厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

347082029数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 347082029 347082029数据手册

347082029封装设计

查看详情并下载
Symbol
Footprint
3D Model
