首页  >  产品百科  >  0511910600

0511910600

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: 51191 Female Connector Housing, 2.5mm Pitch, 6 Way, 1 Row
供应商型号: WM9896-ND
供应商: Digi-Key
标准整包数: 1

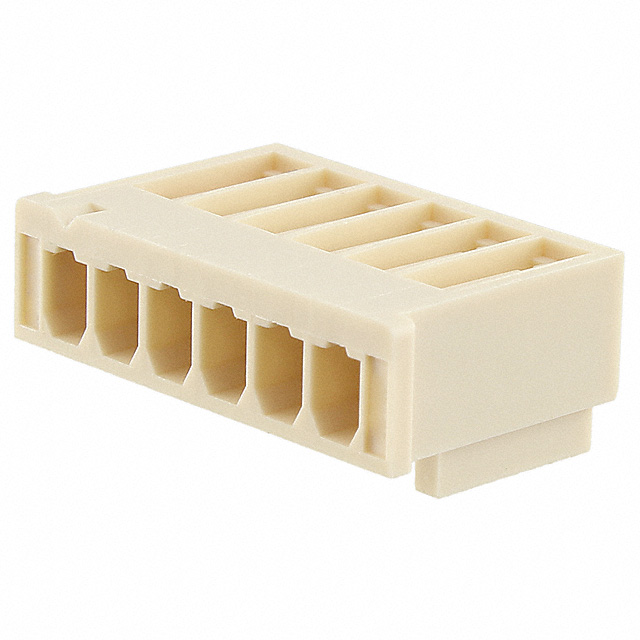

MOLEX 矩形连接器 - 外壳 0511910600

0511910600概述

    电子元器件产品技术手册

    产品简介


    2.50mm Pitch Mini-Latch Wire-to-Wire and Wire-to-Board Receptacle Housing
    该电子元器件是型号为511910600的连接器插座,属于Mini-Latch系列。主要应用于信号传输、线对板连接和线对线连接等领域。此产品采用了2.50mm的间距设计,并配备有导轨,能够确保稳定可靠的连接。

    技术参数


    - 产品型号: 511910600
    - 产品描述: 2.50mm间距Mini-Latch线对线及线对板插座,带导轨,6电路
    - 系列编号: 51191
    - 电路数(最大值): 6
    - 阻燃等级: UL 94V-0
    - 材料: 尼龙树脂
    - 工作温度范围: -40°C 到 +105°C
    - 包装方式: 袋装
    - 是否支持堆叠: 不支持
    - UL认证: E29179
    - 净重: 619.100mg

    产品特点和优势


    1. 高可靠性: Mini-Latch系列采用了特殊的锁紧机构设计,确保连接稳定可靠。
    2. 宽工作温度范围: -40°C至+105°C的工作温度范围使其适用于各种恶劣环境。
    3. 阻燃材料: 使用UL 94V-0级别的尼龙树脂,保证了高阻燃性。
    4. 导轨设计: 带有导轨的设计可以提高安装精度和稳定性。
    5. 符合多项合规标准: 产品符合RoHS、REACH SVHC和IEC-62474等多项环保和安全标准。

    应用案例和使用建议


    应用案例:
    - 信号传输: 适用于需要高密度信号传输的应用场合,如工业自动化设备、通信设备等。
    - 线对板连接: 在小型PCB板设计中,可实现紧凑布局,节省空间。
    - 线对线连接: 在家电设备内部线缆连接中,可提供稳定的电气连接。
    使用建议:
    - 确保在安装过程中严格按照制造商的操作手册进行操作,避免安装不当导致的接触不良或损坏。
    - 对于高密度电路设计,建议使用带有导轨的插座以增加连接稳定性。
    - 定期检查连接器是否松动或损坏,及时更换损坏部件。

    兼容性和支持


    - 兼容性: 本产品可与其他同样采用2.50mm间距设计的Mini-Latch系列连接器配套使用,确保良好的兼容性。
    - 厂商支持: 提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插头和插座是否正确对齐并牢固插入。 |
    | 接触电阻过高 | 清洁连接器插针和插座,确保无污垢或氧化层。 |
    | 阻燃性能不佳 | 确认所使用的材料是否为UL 94V-0级别,如有问题请更换。 |

    总结和推荐


    综上所述,2.50mm Pitch Mini-Latch Wire-to-Wire and Wire-to-Board Receptacle Housing是一款集高可靠性、宽工作温度范围和环保材料于一体的连接器产品。其独特的设计和优异的性能使其在多种应用场景中具有极高的实用价值。对于需要高可靠性连接的应用场合,我们强烈推荐使用此产品。

0511910600参数

参数
触头端接 压接
针脚数 6pin
类型 Receptacle
颜色 -
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 17.5006mm(长度)*6.604mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0511910600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0511910600数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0511910600 0511910600数据手册

0511910600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2645 ¥ 2.3915
10+ $ 0.222 ¥ 2.0068
25+ $ 0.2079 ¥ 1.8799
50+ $ 0.198 ¥ 1.7905
100+ $ 0.177 ¥ 1.6005
250+ $ 0.1659 ¥ 1.4999
500+ $ 0.1521 ¥ 1.3621
1000+ $ 0.1448 ¥ 1.2969
2500+ $ 0.1358 ¥ 1.2157
库存: 44659
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.39
