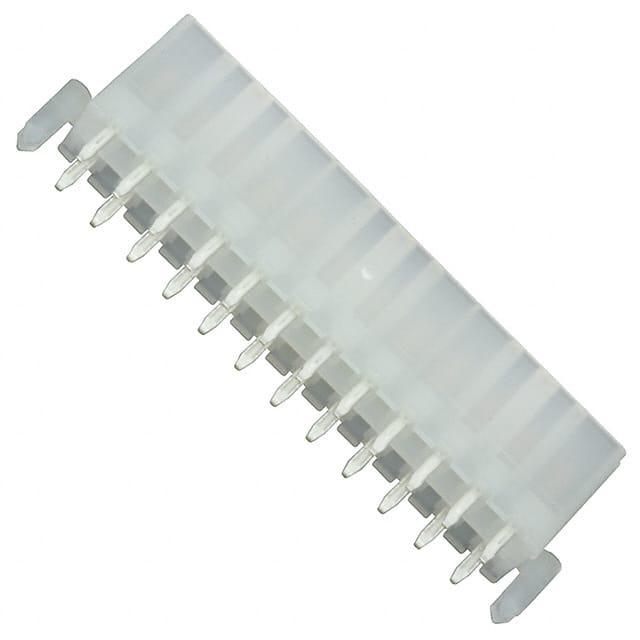

39299244

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Locking Ramp 2 24pin 滑锁 Male Pin 通孔安装
供应商型号: Q-39299244
供应商: 期货订购
标准整包数: 1200
MOLEX 矩形连接器 - 外壳 39299244

39299244概述

    Mini-Fit Jr. Connector System: A Comprehensive Overview

    1. 产品简介


    Mini-Fit Jr. 连接器系统是一种适用于各种应用场合的紧凑型连接器。该系统包括电线对电线和电线对板连接器,主要应用于电力传输、信号传输等领域。其广泛应用于汽车、通信设备、医疗仪器等多个行业,满足了不同环境下的应用需求。

    2. 技术参数


    Mini-Fit Jr. 连接器系统的具体技术参数如下:
    - 电压: 交流电 600V(峰值)或直流电 600V。
    - 适用线缆: 包括 16 AWG 至 28 AWG 的铜芯导线,最大绝缘直径分别为 3.15mm、3.10mm 和 1.80mm。
    - 最大电流: 取决于电路大小、环境温度及 PCB 铜迹大小等因素,见下表:

    | 线规 | 电流范围(安培) |

    | 16 AWG | 9-8-7-6 |
    | 18 AWG | 9-8-7-6 |
    | 20 AWG | 7-6-5-5 |
    | 22 AWG | 5-4-4-4 |
    | 24 AWG | 4-3-3-3 |
    | 26 AWG | 3-2-2-2 |
    | 28 AWG | 2-1-1-1 |
    - 工作温度: 操作环境为 -40°C 到 +80°C,非操作环境为 -40°C 到 +105°C。
    - 波峰焊接工艺温度: 不同类型的插头有不同的焊接温度限制,如带插销的插头为 240°C,不带插销的插头为 260°C(镀锡镍),镀亮锡的插头为 240°C。

    3. 产品特点和优势


    Mini-Fit Jr. 连接器系统具有以下显著优势:
    - 高可靠性: 符合多项国际标准,确保在各种恶劣环境下的稳定性能。
    - 灵活性: 支持多种线径规格,适应不同的应用需求。
    - 高安全性: 经过严格的机械和电气测试,确保连接器的耐用性和抗冲击性。
    - 环保材料: 使用环保材料,符合RoHS标准。

    4. 应用案例和使用建议


    - 汽车电子: 在汽车电源分配系统中作为可靠的连接部件,保障车辆各部分的正常运行。
    - 通信设备: 用于电信设备内部布线,保证信号传输的稳定性。
    - 医疗设备: 适用于医疗监测设备,确保数据传输的准确性。
    使用建议:
    - 严格遵循安装指南进行接线操作,确保电气连接的安全性。
    - 定期检查连接器状态,及时更换磨损部件,避免因连接不良导致的故障。

    5. 兼容性和支持


    Mini-Fit Jr. 连接器系统与其他品牌的部分组件具有良好的兼容性,确保了广泛的互换性。制造商提供详细的技术文档和支持服务,包括安装指南、故障排除手册等。

    6. 常见问题与解决方案


    - 问题: 插拔力过大
    - 解决办法: 调整插入速度,确保符合规定的25±6mm/分钟的速度。
    - 问题: 连接器温升过高
    - 解决办法: 检查连接器的散热设计,并根据实际负载情况进行适当的电流降额。
    - 问题: 机械震动或冲击后接触电阻变化
    - 解决办法: 确保安装过程中避免剧烈振动或冲击,使用适当的固定装置保护连接器。

    7. 总结和推荐


    Mini-Fit Jr. 连接器系统以其卓越的可靠性和多功能性,在众多领域中表现出色。适用于电力和信号传输等多种应用场景。由于其广泛的适用性和高度标准化的设计,我们强烈推荐使用此系列产品以满足各类电子设备的需求。

39299244参数

参数
紧固类型 滑锁
排数 2
触头端接 -
针脚数 24pin
类型 Header,Locking Ramp
颜色 -
触头类型 Male Pin
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘
