934453104

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 2 4pin Female Socket 压接 蓝色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

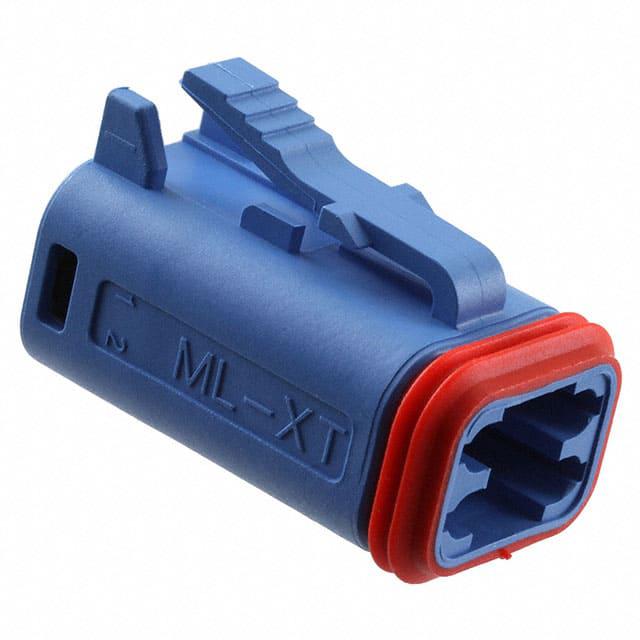

MOLEX 矩形连接器 - 外壳 934453104

934453104概述

    ML-XT CV Connector Series:技术手册概览

    产品简介


    ML-XT CV连接器系列是专门为商业车辆设计的电源和信号线对线连接系统。该系列产品包含了七种电路尺寸:2、3、4、6、8、12和18路。这些连接器能够使用20至12 AWG线径的电线进行端接(请咨询Molex销售代表了解12 AWG选项)。ML-XT连接器系统适用于需要高度可靠性的工业和运输领域。

    技术参数


    - 电路尺寸:2、3、4、6、8、12和18路。
    - 电线规格:20到12 AWG。
    - 电流规格:根据AWG值,20 AWG可承载7.5安培,18 AWG为10安培,16 AWG为13安培,14 AWG为13安培。
    - 工作温度:工作范围为-55°C至+125°C;非工作范围同样为-55°C至+125°C。
    - 安全认证:无适用的安全机构批准编号。


    产品特点和优势


    ML-XT CV连接器系列具有以下独特功能和优势:
    - 材料坚固:使用30%玻璃填充尼龙作为外壳材料,提供耐高温和高强度性能。
    - 密封性强:采用液体硅橡胶作为插头密封材料,确保防水和防尘。
    - 高可靠性:通过严格测试,包括振动、冲击、热循环和盐雾测试,确保在极端环境下仍能保持稳定运行。
    - 易于安装:采用标准连接技术和简单的装配过程,方便快速安装和维护。

    应用案例和使用建议


    ML-XT CV连接器系列广泛应用于商用车辆、重型机械和各种工业设备中。例如,在商用车辆中,它们用于电力传输系统,确保车辆在恶劣环境下的稳定运行。建议在使用过程中注意连接器的清洁和检查,以确保其长期稳定性和可靠性。此外,对于特定的电路大小,如12 AWG,建议咨询制造商获取更详细的技术支持。

    兼容性和支持


    ML-XT CV连接器系列与其他标准部件兼容,可以轻松集成到现有的车辆和设备系统中。制造商提供详尽的产品文档和技术支持,帮助用户正确选择和安装连接器,确保最佳性能。

    常见问题与解决方案


    1. Q: 该连接器系统是否符合安全标准?
    - A: 目前未获得UL、CSA或TÜV的安全认证。
    2. Q: 该连接器是否适用于高温环境?
    - A: 是的,其工作温度范围为-55°C至+125°C。
    3. Q: 在高湿度条件下,连接器是否会失效?
    - A: 通过了严苛的温湿度循环测试,确认不会因潮湿而损坏。


    总结和推荐


    总体而言,ML-XT CV连接器系列是一款高性能的商用车辆连接器,适用于各种严苛环境。其强大的密封性能、高可靠性和易于安装的特点使其在市场上具有显著的竞争力。推荐用于需要稳定可靠的电力和信号传输的商业车辆及工业设备。

934453104参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Latch Lock,Plug
颜色 蓝色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934453104厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934453104数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934453104 934453104数据手册

934453104封装设计

查看详情并下载
Symbol
Footprint
3D Model
