934453501

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 2 3pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 21.04mm(高度)
供应商型号:
供应商:
标准整包数: 0

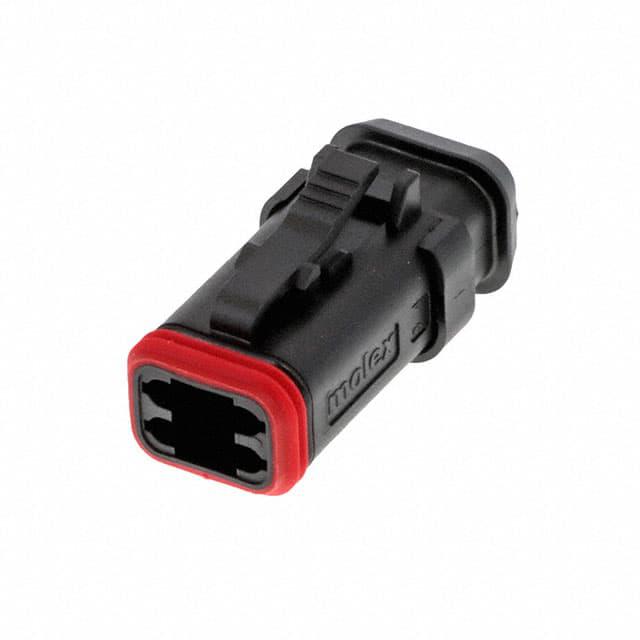

MOLEX 矩形连接器 - 外壳 934453501

934453501概述


    产品简介


    ML-XT密封连接系统是一种高可靠性且成本效益高的解决方案,适用于各种恶劣环境下的关键车辆布线应用。该系统采用了市场上领先的高性能密封技术,旨在为汽车、商业运输、农业机械、军事车辆和海洋应用等提供卓越的可靠性和耐用性。

    技术参数


    - 包装: 袋装在箱中
    - 端子类型: 压制和成形(84525, 84524),实心接触(93640, 93641)
    - 电缆直径: 1.40至2.80毫米, 2.70至3.60毫米
    - 电气规格:
    - 最大电压: 500V DC
    - 最大电流: 13.0A
    - 接触电阻: ≤30毫欧姆
    - 绝缘电阻: ≥20兆欧姆
    - 机械规格:
    - 接触保持力: ≥111牛顿
    - 插拔力: ≤135牛顿
    - 循环寿命: ≥100次
    - 工作温度: -55°C至+125°C
    - 密封等级: IP69K 和 J2030 防水测试

    产品特点和优势


    - 高可靠性: ML-XT系统采用了创新的一体化插头和界面密封技术,由双射液态硅橡胶(LSR)模塑而成,确保了卓越的密封性能。
    - 成本效益: 作为行业标准的直接替换品,无需重新设计即可安装,降低了装配时间和成本。
    - 易用性: 可选择带状成型接触件或实心接触件,方便处理和安全接合。可选的热缩管盖提供了额外的污染物防护。
    - 环境适应性: 系统经过IP69K和J2030防水测试,适合高压冲洗条件下的应用。
    - 多样化应用: 广泛应用于汽车、工业机械、航空航天和国防等多个领域。

    应用案例和使用建议


    应用案例:
    - 汽车: 发动机控制单元(ECU),气囊控制单元(ACU),启动电机,空调,灯光,电动座椅,刹车等。
    - 商业运输: 列车和铁路设备,公交车,房车,物料搬运设备。
    - 农业机械: 农业机械,施工和采矿设备,园林设备等。
    使用建议:
    - 在高温环境下使用时,应注意散热以防止过热。
    - 定期检查插拔力,确保良好的电气接触。
    - 在潮湿环境中使用时,要确保密封件完好无损,避免液体侵入。

    兼容性和支持


    - 兼容性: ML-XT系统具有多种电路配置,可以与不同类型的端子(压制和成形,实心接触)兼容。同时,可与HCR(高一致性橡胶)后密封件和盖子配合使用,提高系统的整体密封性。
    - 支持: Molex公司提供详尽的技术支持和售后服务,确保客户在安装和使用过程中获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过高 | 检查密封件是否正确安装,确保密封圈没有变形或损坏。 |
    | 密封不良 | 确保所有组件正确组装,特别是后盖和密封圈的位置。 |
    | 导电不良 | 检查接触电阻,如有需要,更换新的接触件。 |

    总结和推荐


    ML-XT密封连接系统以其卓越的可靠性、高成本效益和广泛的适用性成为众多应用领域的理想选择。特别适合于严苛环境下的电气连接需求,无论是汽车行业还是工业机械领域。其多样化的电路配置和多种接触选项使得它能够满足不同场合的需求。总体而言,我们强烈推荐这一高效可靠的连接解决方案。

934453501参数

参数
触头端接 压接
针脚数 3pin
类型 Latch Lock,Plug
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 21.04mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装,袋装

934453501厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934453501数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934453501 934453501数据手册

934453501封装设计

查看详情并下载
Symbol
Footprint
3D Model
