901600116

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 16路, 2.54mm节距, 2行
供应商型号: MX-90160-0116
供应商: TME
标准整包数: 1
MOLEX 矩形连接器 - 外壳 901600116

901600116概述


    产品简介

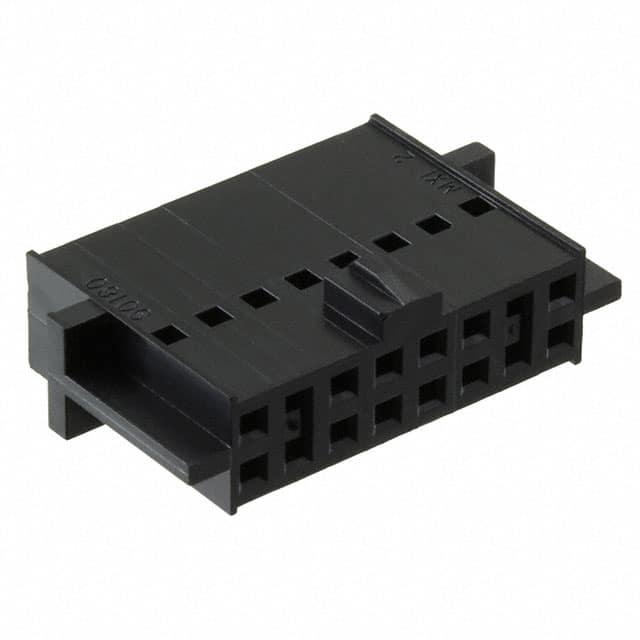

    产品名称:Molex Grid III 双排插针连接器套管
    产品类型:Molex 连接器系列中的一个产品,主要用于电路板之间的信号传输和电力分配。它采用了先进的工程技术,确保高效可靠的连接。
    主要功能:提供稳固而灵活的电气连接,适用于多种电子设备,如计算机、通信设备、工业控制系统等。
    应用领域:广泛应用于汽车、电信、医疗、航空航天等领域,为复杂电路设计提供了可靠解决方案。

    技术参数


    | 参数 | 规格 |

    | 尺寸单位 | mm(比例尺 5:1) |
    | 角度公差 | ± 2.0° |
    | 尺寸公差 | ± 0.1 mm |
    | 材料 | 聚苯醚 (PPO),UL94 V-1,黑色 |
    | 使用环境 | 室内使用,温度范围 -40°C 至 105°C |
    | 电路数(电路数量) | 8至64 |
    | 最大宽度(B列) | 80.97 mm |
    | 最大长度(C列) | 86.05 mm |
    | 最大高度(A列) | 81.28 mm |

    产品特点和优势


    - 材料稳定性:采用聚苯醚 (PPO) 材料,具有高耐热性和抗冲击性,可在极端环境下稳定运行。
    - 精准度:尺寸公差控制严格,角度公差 ± 2.0°,保证连接器在不同条件下依然保持稳定性能。
    - 多样性:提供多种电路数选择,满足不同应用场景的需求。
    - 可靠性:通过严格的测试标准,确保长期使用的稳定性和可靠性。

    应用案例和使用建议


    应用场景:广泛用于汽车仪表盘、通信基站、医疗设备等复杂电路系统。例如,在汽车电子控制系统中,Grid III 插针连接器可以实现不同模块间的信号传输和电力分配。
    使用建议:在安装过程中需注意连接器的方向性和定位精度,以避免信号干扰和连接不良。建议使用专业工具进行插拔操作,确保连接器的使用寿命和稳定性。

    兼容性和支持


    - 兼容性:与 Molex 的其他插针系列如 90119 系列兼容。
    - 技术支持:Molex 提供全面的技术支持和售后服务,确保客户在使用过程中的问题得到及时解决。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针连接不稳定 | 检查连接器是否正确安装并确认电路方向。 |
    | 连接器外观损坏 | 检查包装是否有破损,更换新的连接器。 |
    | 连接后信号传输不稳定 | 检查连接器是否已完全插入并确认电路方向。 |
    | 长期使用后接触电阻增大 | 清洁连接器端子,并检查连接器是否需要更换。 |

    总结和推荐


    总体评价:Molex Grid III 双排插针连接器套管是一款高性能的电子元器件,以其卓越的材料稳定性和精准度赢得了市场的认可。产品不仅适用于汽车、通信、医疗等多个行业,还在复杂电路设计中表现出色。
    推荐理由:结合其优良的电气特性和广泛的兼容性,Molex Grid III 是市场上值得信赖的选择。建议在各种需要稳定连接和高可靠性的场合优先考虑使用此产品。

901600116参数

参数
排数 2
触头端接 压接
针脚数 16pin
类型 Latch Holder,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
长*宽*高 25.09mm(长度)*7.2136mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

901600116厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901600116数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 901600116 901600116数据手册

901600116封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.74 ¥ 13.0198
50+ $ 1.1375 ¥ 9.8733
92+ $ 0.9 ¥ 8.1374
1500+ $ 0.888 ¥ 7.6944
库存: 200
起订量: 33 增量: 0
交货地:
最小起订量为:10
合计: ¥ 130.19
