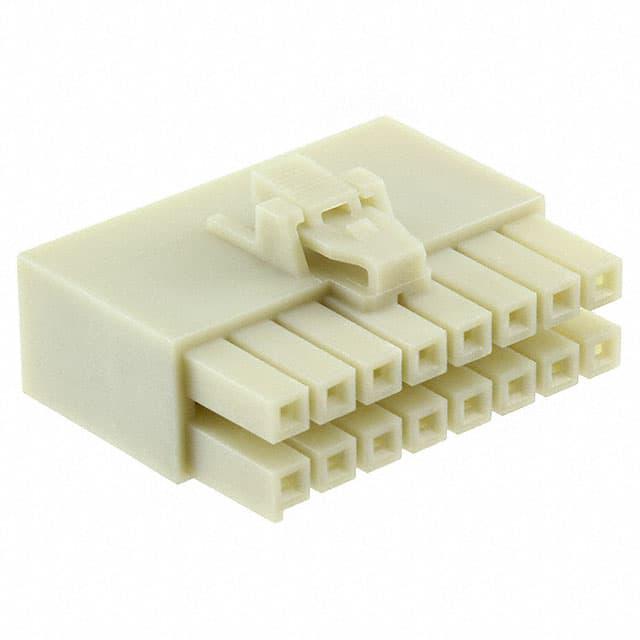

1722582116

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 2 16pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 29mm(长度)*23mm(高度)
供应商型号: TS-1722582116
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 外壳 1722582116

1722582116概述

    Ultra-Fit Power Connectors 技术手册

    产品简介


    Ultra-Fit Power Connectors 是一款专为电源连接而设计的高性能接插件系列。其独特的单排和双排垂直及直角头设计,使其广泛适用于各种消费类家电、电信网络设备、交通运输、照明系统及医疗保健设备等领域。这款连接器具备机械键控和颜色编码选项,能有效防止误配,并通过减少接触电阻提供可靠的电力传输,特别适合需要高电流密度的应用场合。

    技术参数


    | 参数 | 规格 |

    | 电压(最大) | 600V AC(RMS)或DC |
    | 电流(最大) | 14.0A |
    | 接触电阻(最大) | 7毫欧姆 |
    | 绝缘耐压 | 1800 VAC |
    | 绝缘电阻(最小) | 1000兆欧姆 |
    | 接触插入力(最大) | 14.7N(3.3磅力) |
    | 插入力到PCB(最大) | 35N |
    | 配合力 | 4.5N(最大) |
    | 解配力 | 7毫欧姆 |
    | 环境温度范围 | -40°C至+105°C |
    | 连接周期(最小) | 25次循环(每次循环10分钟内) |

    产品特点和优势


    - 机械键控与颜色编码:允许相同电路下的多个连接器使用,几乎不存在误配的可能性。颜色编码提供了正确匹配连接器的视觉指示,加快组装速度。
    - 小间距设计:相比其他类似电源连接器,Ultra-Fit Power Connectors 能减少17%的间距,既节省了PCB空间又不降低电流承载能力。
    - 可选终端位置保证(TPA):确保终端完全座入外壳,减少终端退位风险。即使主要固定装置失效,也能保持终端固定。
    - 低配合力端子:显著降低了操作者疲劳度,提高了高电路应用中的装配一致性。
    - 正向锁定外壳:带防钩设计,确保配合后不会意外断开,提供听觉确认点击声。保护卡扣免受导线勾挂损坏。

    应用案例和使用建议


    Ultra-Fit Power Connectors 广泛应用于家电如洗衣机、冰箱,电信网络设备如服务器和路由器,以及交通运输设备内的娱乐信息系统中。在安装时,应优先考虑空间节约和热管理需求。对于高密度电路应用,建议采用双排设计以提高连接稳定性。

    兼容性和支持


    - 兼容型号:与172258、172256系列的接插件兼容。
    - 支持:Molex提供全方位的技术支持,包括设计咨询、样品请求、批量订购和技术文档下载服务。

    常见问题与解决方案


    - 问题:连接器难以插入PCB。
    - 解决方法:检查插入力是否超出规格限制;使用正确的工具进行装配,避免损坏连接器。

    - 问题:连接松动。
    - 解决方法:检查终端位置是否正确且无松动,必要时重新安装TPA部件。

    总结和推荐


    Ultra-Fit Power Connectors凭借其紧凑设计、可靠性能及多种安全特性,在电源连接领域表现出色。无论是在家用电器还是工业设备中,其都能提供卓越的连接体验。强烈推荐在需要高电流密度且对连接可靠性有严格要求的应用中使用此系列产品。

1722582116参数

参数
针脚数 16pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 29mm(长度)*23mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装,袋装
