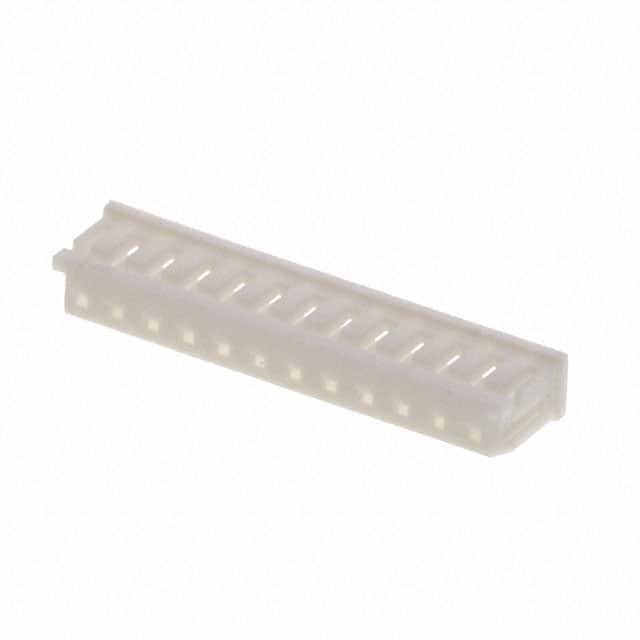

510651200

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Friction Lock,Receptacle 1 12pin 摩擦锁 Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 25.8mm(长度)*3.92mm(宽度)
供应商型号: 510651200
供应商: 云汉优选
标准整包数: 100
MOLEX 矩形连接器 - 外壳 510651200

510651200概述

    Micro-Latch Wire-to-Board Connector System 技术手册

    产品简介


    Micro-Latch Wire-to-Board Connector System 是一种适用于信号传输的线对板连接系统,具有高密度连接能力。它采用2.00mm的针距设计,通过微型锁扣机构实现稳定可靠的连接。该系列包含12个电路通道,颜色为自然色,适用于广泛的工业和消费电子应用场合。

    技术参数


    - 针距:2.00mm
    - 电路数:最多可达12个电路
    - 材质:树脂为聚酯
    - 阻燃等级:UL 94V-0
    - 工作温度范围:-40°C 至 +105°C
    - 净重量:297.200毫克/米
    - 颜色:自然色
    - 包装方式:袋装
    - 兼容插头:
    - Micro-Latch 垂直插头(镀锡):53253
    - Micro-Latch 垂直插头(镀金):502603
    - Micro-Latch 直角插头(镀锡):53254
    - 兼容端子:
    - Micro-Latch 镀锡端子:50212, 50372
    - Micro-Latch 镀金端子:59354

    产品特点和优势


    Micro-Latch Wire-to-Board Connector System 在高密度和小空间的应用场景中表现出色,能够满足严格的电气和机械要求。它的独特微型锁扣机制不仅提供了额外的稳固性,还增强了抗振动和冲击的能力。此外,其宽泛的工作温度范围使该连接器在恶劣环境下仍能保持可靠运行。

    应用案例和使用建议


    - 应用案例:Micro-Latch 连接器广泛应用于通讯设备、汽车电子、工业控制等领域。例如,在通信设备中用于内部信号传输;在汽车电子中用于车身控制模块间的连接;在工业自动化中用于机器间的数据交换。
    - 使用建议:确保正确安装和配对接头,以避免接触不良。对于极端温度环境下的使用,可以考虑添加额外的保护措施来增强可靠性。另外,建议定期检查和维护连接器,确保长期稳定运行。

    兼容性和支持


    Micro-Latch 连接器系统与多种类型的插头和端子兼容,具体型号如上所述。Molex 公司提供全面的技术支持和服务,包括产品规格、安装指南、常见问题解答等文档资源。用户可访问公司官网获取最新信息和进一步的支持。

    常见问题与解决方案


    - 问题1:如何确保连接器的安装正确?
    - 解决方案:严格按照安装指南进行操作,确保所有连接器配件均已就位并紧固。
    - 问题2:连接器在极端温度下表现不佳怎么办?
    - 解决方案:使用专用的热缩套管或其他防护材料,以增强连接器在高温或低温环境下的稳定性。
    - 问题3:如何确认连接器是否已达到最大电流承载量?
    - 解决方案:查阅相关技术手册中的电气规格参数,避免超过额定值运行。

    总结和推荐


    Micro-Latch Wire-to-Board Connector System 是一款高性能的线对板连接器,具有高密度、紧凑设计和优异的电气特性。该系列产品在多个关键应用领域中展现出了强大的竞争力,适用于需要高效稳定信号传输的各种设备。强烈推荐给那些寻求高质量、可靠且易于维护的连接解决方案的用户。

510651200参数

参数
紧固类型 摩擦锁
排数 1
触头端接 压接
针脚数 12pin
类型 Friction Lock,Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 25.8mm(长度)*3.92mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

510651200厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

510651200数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 510651200 510651200数据手册

510651200封装设计

查看详情并下载
Symbol
Footprint
3D Model
