334724882

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 8pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装
供应商型号: J-334724882
供应商: 云汉优选
标准整包数: 560

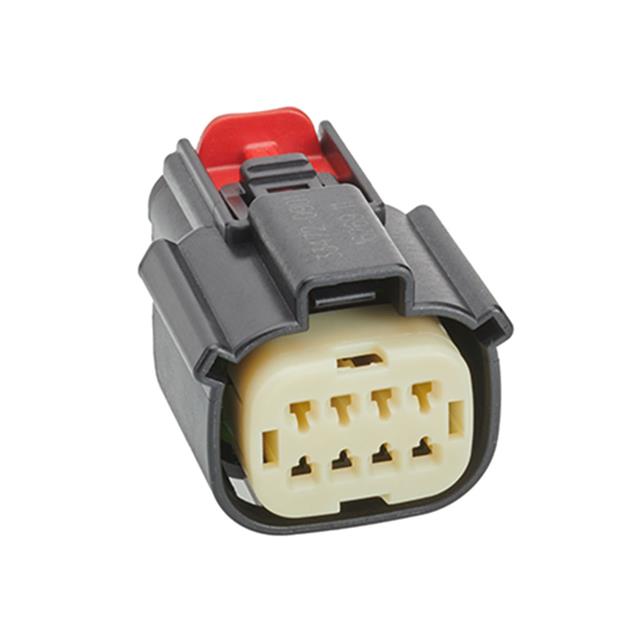

MOLEX 矩形连接器 - 外壳 334724882

334724882概述

    MX150 双排密封连接器技术手册解析

    1. 产品简介


    产品类型:
    MX150 系列双排密封连接器(Dual Row Sealed Assembly)是专为高可靠性工业和汽车应用设计的产品。这些连接器采用双排结构,具有防水防尘特性,可适应多种复杂的工作环境。
    主要功能:
    - 支持高密度电路连接(适用于电路尺寸为 04、06、08、12、16 和 20)。
    - 提供标准化的接口定义,确保与特定设备或连接器精确匹配。
    - 具备预锁机制(Primary Lock Reinforcement, PLR),保障连接稳固性。
    应用领域:
    MX150 连接器广泛应用于汽车行业、工业自动化、航空航天和通信系统等领域。具体应用场景包括发动机控制模块、仪表盘连接、车载传感器及信号传输系统等。

    2. 技术参数


    以下是从技术手册中提取的关键技术规格和性能参数:
    | 参数 | 规格范围 |

    | 电路尺寸 | 04、06、08、12、16、20 |
    | 密封方式 | 背壳密封(Backshell) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 最大允许电流 | 根据电路尺寸不同而异 |
    | 最大允许电压 | 500V DC |
    | 绝缘电阻 | ≥1000MΩ @ 500V DC |
    | 接触电阻 | ≤20mΩ |
    | 插拔寿命 | ≥1000 次循环 |
    | 外形尺寸 | 各配置详见下表 |
    | 配置 | 外形尺寸(长×宽×高,单位:mm) |

    | 2X2 w/o Clipslot | 18.58 × 1.75 × 25.45 |
    | 2X2 w/ Clipslot | 18.58 × 1.75 × 27.65 |
    | 2X6 w/o Clipslot | 32.75 × 1.75 × 35.58 |
    | 2X10 w/o Clipslot | 46.75 × 1.75 × 49.95 |

    3. 产品特点和优势


    - 高可靠性: 双重密封设计,结合背壳锁定功能,能够有效防止水分、灰尘和振动对连接的影响。
    - 灵活性: 提供多种配置选择(如带/不带夹槽设计),以满足不同的装配需求。
    - 合规性: 符合多项行业标准,如 AS-33472-100 和 TS-160038-0001 的要求。
    - 安全性: 满足 UL V0 防火等级要求,在高温环境下依然保持稳定性能。
    - 兼容性强: 可适配 Schlemmer 或 Molex 背壳组件,便于与现有系统集成。

    4. 应用案例和使用建议


    典型应用场景:
    1. 汽车仪表盘内的多路信号传输系统。
    2. 工业自动化设备中的复杂布线连接。
    3. 航空航天领域的高精度仪器数据传输。
    使用建议:
    - 在选择配置时,优先考虑是否需要夹槽设计,以便于快速装配和维护。
    - 安装过程中应确保背壳正确安装并拧紧,避免因未完全锁紧导致密封失效。
    - 建议对长期运行的系统定期进行接触电阻检测,以确保连接稳定性。

    5. 兼容性和支持


    - 兼容性: MX150 连接器可与 Schlemmer 和 Molex 背壳组件配合使用。此外,还提供多款背壳配件(如 90° 转角适配器)以满足特殊安装需求。
    - 技术支持: 供应商提供详尽的技术文档、样品测试及客户支持服务,帮助用户快速解决问题并实现高效部署。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入困难 | 确保插头和插座清洁且对齐无偏移。 |
    | 接触不良 | 检查终端是否正确插入,并重新测试接触电阻。 |
    | 背壳松动 | 重新检查背壳是否完全拧紧,必要时更换部件。 |

    7. 总结和推荐



    总结

    :
    MX150 系列双排密封连接器凭借其高可靠性和多样化的配置选项,在多个行业中展现出卓越的应用价值。无论是复杂的工业环境还是高要求的汽车场景,它都能胜任并提供优质性能表现。
    推荐:
    强烈推荐 MX150 系列连接器用于对连接器质量和稳定性要求极高的项目。其强大的功能特性和广泛的适用性使其成为市场上的优质选择。如果您的应用需要更高的防火等级,可以选择带有 UL V0 认证的版本。
    结论:
    综合评价,MX150 连接器是一款兼具性能与实用性的电子元器件产品,值得推荐给追求高效、安全和稳定的系统设计师和制造商。

334724882参数

参数
针脚数 8pin
类型 Latch Holder,Receptacle
颜色 灰色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

334724882厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

334724882数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 334724882 334724882数据手册

334724882封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
560+ ¥ 5.0716
库存: 1120
起订量: 560 增量: 0
交货地:
最小起订量为:560
合计: ¥ 2840.09
