1722563104

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 压接连接器外壳, 4路, 3.5mm节距, 1行
供应商型号: 31M-1722563104
供应商: 云汉优选
标准整包数: 1

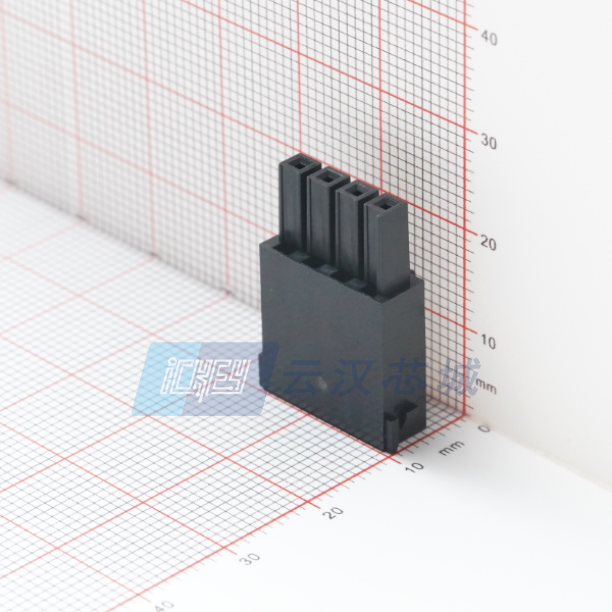

MOLEX 矩形连接器 - 外壳 1722563104

1722563104概述


    产品简介


    Ultra-Fit Tangless连接系统是一套高性能的线到板连接器系统,适用于需要高度可靠和紧凑连接的应用场景。其主要产品包括Ultra-Fit Tangless女性压接端子、Ultra-Fit Tangless母座外壳、TPA Tangless和Ultra-Fit垂直/直角引脚排。这套连接器系统主要用于电子设备内部布线连接,确保信号传输的稳定性和可靠性。

    技术参数


    - 产品型号:Ultra-Fit Tangless Female Crimp Terminal 172253, Ultra-Fit Tangless Receptacle Housing 172256/172258, TPA Tangless 172264, Ultra-Fit Vertical Header 172286/172287/172298/172299, Ultra-Fit Right Angle Header 172310/172316
    - 产品间距:3.50 mm
    - 包装要求:原始Molex包装
    - 电路尺寸:最小弯曲半径为2.50英寸(12.7毫米)至1.25英寸(31.75毫米)
    - 耐久性测试:符合PS-172323-0001标准
    - 焊接温度:波峰焊最大260°C,回流焊最大260°C
    - 焊接曲线:遵循AS-40000-5013标准

    产品特点和优势


    Ultra-Fit Tangless连接器系统的独特之处在于其高可靠性、紧凑设计和金对金或锡对锡的接合方式,避免了不同材质之间的磨损。同时,它具有易于安装和维护的特点,适用于多种工业和消费电子产品,如汽车电子、通信设备和家用电器。

    应用案例和使用建议


    在汽车电子领域,Ultra-Fit Tangless连接器常用于汽车控制模块间的信号传输。在实际应用中,需要注意确保终端在插入插座时完全锁定,并且不要重复使用已经移除的终端。此外,使用多股导线进行压接,并遵循正确的焊接曲线可以提高连接器的耐用性。

    兼容性和支持


    Ultra-Fit Tangless连接器系统可以与标准PCB配合使用,并支持波峰焊和回流焊工艺。制造商提供详尽的技术文档和支持,以确保产品能够正确安装和使用。

    常见问题与解决方案


    - 问题一:终端如何正确插入插座?
    - 解决方案:确保终端以相反方向插入插座,锁片朝向彼此。

    - 问题二:终端如何安全取出?
    - 解决方案:使用指定的终端提取工具,并且不重复使用已取出的终端。
    - 问题三:焊接过程中需注意什么?
    - 解决方案:确保焊接温度不超过260°C,并遵循特定的焊接曲线标准。

    总结和推荐


    Ultra-Fit Tangless连接器系统凭借其高可靠性和紧凑设计,在各种应用场景中表现出色。它在提高电子设备内部连接稳定性方面发挥了重要作用。我们强烈推荐这一产品给需要高效可靠的连接解决方案的专业人士和制造商。

1722563104参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 15mm(长度)*26.39mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1722563104厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1722563104数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 1722563104 1722563104数据手册

1722563104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.99
10+ ¥ 1.68
30+ ¥ 1.56
100+ ¥ 1.42
500+ ¥ 1.33
1000+ ¥ 1.21
库存: 6155
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 1.99
直接购买
加入购物车
