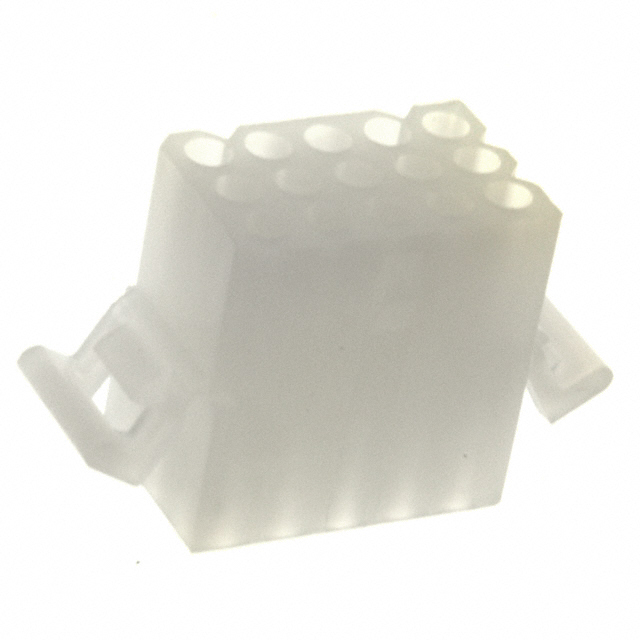

03066155

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 3 15pin Male or Female 压接 自然色 卡入式安装,按扣安装,面板安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 03066155

03066155概述


    产品简介


    标准的0.062英寸针和插座电源连接器是适用于各种工业和消费电子产品的重要组件。这种连接器主要用于电源传输场合,如电线对电线的应用。产品型号为0003066155,属于1625系列,包括15个电路,且具有预弯安装耳的设计,以方便安装。它们还设计成与特定的配套部件极化匹配,确保正确的插入方向。这些连接器广泛应用于需要可靠电源连接的各种场合,如工业自动化、电信设备、计算机硬件等领域。

    技术参数


    - 电路数:最大15个(具体布局为3行5列)
    - 颜色:树脂天然色
    - 外壳材料:尼龙
    - 电气规格:每接触点最大电流为5.0A
    - 温度范围:-40°C 至 +105°C
    - 阻燃等级:UL 94V-2
    - 接口间距:对接接口3.68mm;焊接接口3.68mm
    - 极化设计:与配套部件极化匹配

    产品特点和优势


    这些标准的0.062英寸针和插座电源连接器具有诸多优势。首先,它们设计为与特定的配套部件极化匹配,确保正确安装和避免错误插接。其次,尼龙材料提供良好的机械强度和耐温性,适用于广泛的环境条件。此外,每个接触点的最大电流可达5.0A,适合大多数低至中等功率应用。最重要的是,这些连接器的安装简单,通过预弯的安装耳便于安装固定,提高装配效率。

    应用案例和使用建议


    这类连接器适用于多种应用,包括工业控制、电信设备、计算机硬件、以及家用电器等。例如,在工业控制面板中,这种连接器可以用于将电源供应系统与各个控制模块连接。由于其稳定性和可靠性,使得这些连接器特别适合那些需要长期可靠运行的应用场合。使用时,建议严格按照制造商的技术规范进行装配和操作,以保证最佳性能。

    兼容性和支持


    这些连接器兼容一系列的Molex配件,包括女式压接端子1561、4559、4529、2190、2189、1787、1855,男式压接端子1560、1786、1854,以及1778型男式PC尾部端子和1779型女式PC尾部端子。同时,Molex公司提供了详细的产品说明和技术支持,用户可以通过访问官方网站获取最新的产品信息和文档,或联系技术支持团队以获得进一步的帮助。

    常见问题与解决方案


    1. 问题:如何确认连接器的极化设计?
    - 解决方案:连接器应标有极化标识,确保与配套部件正确匹配。在安装前检查部件说明书以确认正确性。
    2. 问题:安装过程中如何防止损坏?
    - 解决方案:按照手册提供的步骤小心安装。注意不要强行插入连接器,以免损坏触点。
    3. 问题:如何确定连接器是否达到最佳性能?
    - 解决方案:参考技术手册中的电气和机械性能测试数据,确保其满足应用要求。

    总结和推荐


    总体而言,标准的0.062英寸针和插座电源连接器是一款设计优良、性能稳定的连接器。它们不仅具有高可靠性和宽温度范围适应能力,还具备出色的兼容性,易于安装。针对不同应用场景的需求,能够提供高效的电源传输解决方案。因此,我们强烈推荐此款连接器用于需要可靠电源连接的应用场合。

03066155参数

参数
针脚数 15pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 -
排数 3
触头端接 压接
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 停产
包装方式 散装

03066155厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

03066155数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 03066155 03066155数据手册

03066155封装设计

查看详情并下载
Symbol
Footprint
3D Model
