934446121

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 12pin Male Pin 压接 黑色 导线安装,自由悬挂,通孔安装 40.85mm(长度)*22.1742mm(宽度)
供应商型号:
供应商:
标准整包数: 0

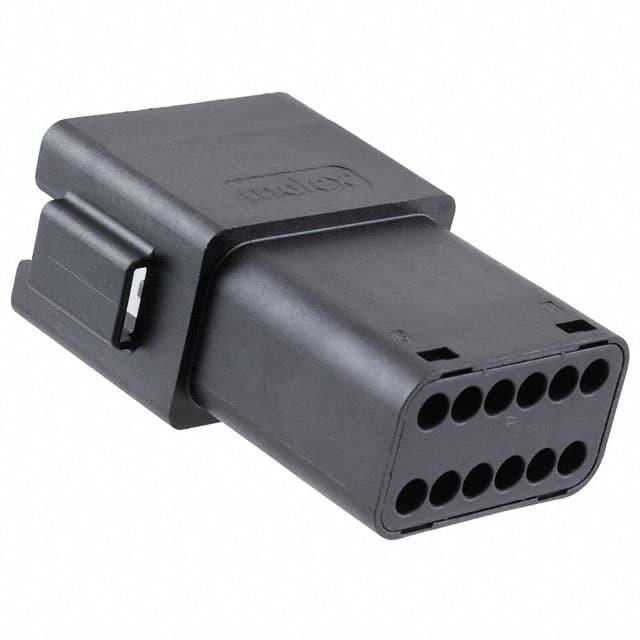

MOLEX 矩形连接器 - 外壳 934446121

934446121概述


    产品简介


    ML-XT密封连接系统是一款适用于严苛环境下的高性能电子连接解决方案,广泛应用于各种车辆及机械设备中。该系统由插头和插座组件构成,采用一体式插头和界面密封技术,通过两次注塑成型的液体硅胶(LSR)实现密封效果。该系统提供了线规范围为1.40mm到3.60mm的终端选择,能够满足不同应用场景的需求。

    技术参数


    | 参数名称 | 技术规格 |

    | 电压(最大值) | 500V DC |
    | 电流(最大值) | 13.0A |
    | 接触电阻 | 最大30毫欧 |
    | 绝缘电阻 | 最小20兆欧 |
    | 机械接触保持力 | 最小111牛顿 |
    | 插入力 | 最大135牛顿(解锁状态下) |
    | 拔出力 | 最大135牛顿(解锁状态下) |
    | 耐用性(最小值) | 100个周期 |
    | 工作温度 | -55°C至+125°C |
    | 防护等级 | IP69K和J2030认证 |

    产品特点和优势


    ML-XT密封连接系统具有以下显著特点和优势:
    - 可靠性高:系统采用先进的密封技术和液态硅胶二次注塑成型,保证了在严苛环境下的可靠性能。
    - 成本效益:作为一种成本效益较高的解决方案,它能替代标准行业连接器,减少重新设计的成本。
    - 易装配性:提供预装后盖和密封圈,简化装配过程并降低生产成本。
    - 适应性强:提供多种电路选项和终端类型,满足不同需求。
    - 兼容性好:可以用于各类车辆和机械设备中,如商业车辆、农业机械、建筑和采矿设备等。

    应用案例和使用建议


    ML-XT密封连接系统广泛应用于多个领域,例如汽车、摩托车、发电机、工业控制单元等。具体应用场景包括传感器、发动机控制单元、气囊控制单元、动力转向模块、制动系统等。根据实际应用情况,建议选择合适的终端类型以满足特定的需求,如对于重型应用,建议选择固体接触端子。

    兼容性和支持


    ML-XT密封连接系统与其他电子元器件具有良好的兼容性,尤其适用于需要密封和耐环境条件的应用。Molex公司提供全面的技术支持和服务,包括组装指南、故障排除工具和维修服务,以确保客户能够充分利用该系统的优势。

    常见问题与解决方案


    1. 问题:如何安装后盖和密封圈?
    - 解决方案:后盖和密封圈已经预装在连接器中,只需按照组装指南进行安装即可。
    2. 问题:如何检查连接器的密封性?
    - 解决方案:可以通过IP69K和J2030功率清洗测试来验证其密封性。
    3. 问题:如何确保连接器在使用过程中的稳定性?
    - 解决方案:确保正确使用锁定卡扣,并定期检查以确保其完好无损。

    总结和推荐


    综上所述,ML-XT密封连接系统是一款高度可靠的连接解决方案,具备出色的性能和广泛的适用性。它的多项独特优势使其在各种严苛环境中表现出色。无论是商业车辆、农业机械还是军事车辆,ML-XT密封连接系统都能提供卓越的表现和耐用性。强烈推荐在需要高可靠性、高性能连接器的应用中选用ML-XT密封连接系统。

934446121参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 Latch Holder,Receptacle
颜色 黑色
触头类型 Male Pin
长*宽*高 40.85mm(长度)*22.1742mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934446121厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934446121数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934446121 934446121数据手册
