0003061122

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 12路, 3.68mm节距, 3行
供应商型号: TS-0003061122
供应商: 海外现货
标准整包数: 10

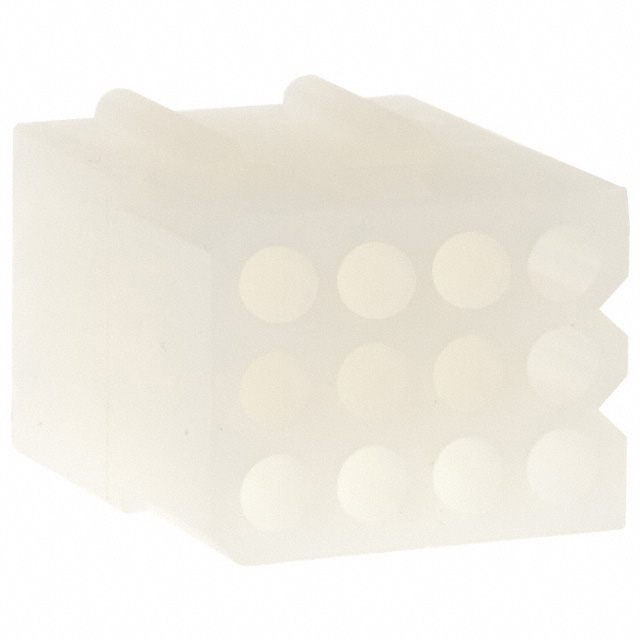

MOLEX 矩形连接器 - 外壳 0003061122

0003061122概述


    产品简介


    本产品是一款由莫仕电子科技有限责任公司(Molex Electronic Technologies, LLC)生产的插头(Plug)和插座(Receptacle)组合组件。该组件主要用于连接和固定电气线路,适用于各种工业自动化设备、通信系统和计算机网络等领域。通过标准化的设计和制造工艺,该组件能够确保稳定可靠的电气连接,适用于广泛的应用场合。

    技术参数


    本产品的技术参数如下:
    | 参数名称 | 规格及数值 |

    | 外壳材料 | 尼龙型6/6,94V-2 |
    | 插头型号 | 1625-12P,1625-12PBK,1625-12P1,1625-12P1BK |
    | 插座型号 | 1625-12R,1625-12RBK,1625-12R1 |
    | 额定直径 | 0.062英寸(1.57毫米) |
    | 电路数 | 12个 |
    | 中心间距 | 0.145英寸(3.68毫米) |
    | 插针规格 | 直径0.062英寸(1.57毫米) |
    | 插头腿尺寸 | A=0.903英寸(22.94毫米),B=0.614英寸(15.60毫米),C=0.22英寸(5.5毫米) |
    | 插座腿尺寸 | A=0.795英寸(20.19毫米),B=0.563英寸(14.30毫米),C=0.23英寸(5.8毫米) |

    产品特点和优势


    本产品具有以下特点和优势:
    1. 高强度尼龙材料:采用高耐热和高机械强度的尼龙型6/6材料制成,适用于多种恶劣环境。
    2. 预弯安装耳设计:预弯安装耳方便安装,减少因错误安装造成的损坏。
    3. 灵活的配置选择:提供多种颜色和型号,便于根据不同的应用需求进行选配。
    4. 可靠性和稳定性:经过严格测试和认证,确保在不同应用条件下的稳定表现。

    应用案例和使用建议


    应用案例
    本产品广泛应用于工业自动化设备、通信系统和计算机网络等领域。例如,在自动化生产线中用于连接传感器和控制装置;在通信设备中用于数据传输线路的连接;在计算机网络中用于数据中心内部布线。
    使用建议
    1. 安装前检查:确保所有部件完好无损,安装过程中避免过度施力,以免损坏插针。
    2. 正确对齐:在插入时确保插头和插座对齐,以避免接触不良。
    3. 定期检查:定期检查插接部位是否松动或磨损,及时更换损坏部件。
    4. 环境适应性:根据具体使用环境选择合适的型号和配置,如高温、高湿度或腐蚀性环境中使用特定防护等级的产品。

    兼容性和支持


    本产品具有良好的兼容性,可以与其他标准的0.145英寸中心距的电子元器件配套使用。制造商提供详细的使用指南和技术支持,帮助用户正确安装和使用产品。此外,还提供相关的培训和售后服务,确保用户的顺利应用。

    常见问题与解决方案


    1. 问题:插头无法完全插入插座
    - 解决方案:检查插头和插座的中心间距是否匹配,确保正确对齐后尝试重新插入。
    2. 问题:插头和插座之间接触不良
    - 解决方案:检查插头和插座的插针是否有损伤或变形,如有必要,更换新的部件。
    3. 问题:安装过程中出现破损
    - 解决方案:严格按照安装说明操作,避免过度施力导致损坏。

    总结和推荐


    综合来看,本产品具有优良的材料、设计和可靠性,能够在多种应用场景中发挥重要作用。特别是在工业自动化和通信领域,其灵活性和兼容性使其成为理想的连接解决方案。如果您需要一个高效稳定的电气连接组件,我们强烈推荐使用这款插头和插座组合组件。

0003061122参数

参数
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
排数 3
触头端接 压接
针脚数 12pin
长*宽*高 16.1mm*12.4mm*19.8mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0003061122厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0003061122数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0003061122 0003061122数据手册

0003061122封装设计

查看详情并下载
Symbol
Footprint
3D Model
