934451602

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 1 2pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

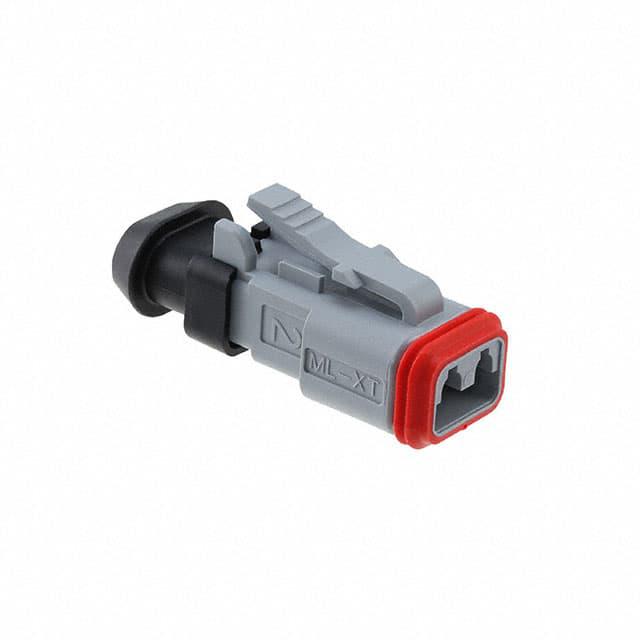

MOLEX 矩形连接器 - 外壳 934451602

934451602概述


    产品简介


    ML-XT密封连接系统是莫仕(Molex)公司推出的一种高性能连接解决方案,专为在严苛环境中工作的关键车辆线束应用而设计。该系统结合了市场领先的密封技术,提供了优于传统标准的可靠性和成本效益。ML-XT系统支持多种电路配置,从2路到18路不等,适用于汽车、商业航空、农业机械等多种应用场合。

    技术参数


    - 电压最大值:500V DC
    - 电流最大值:13.0A
    - 接触电阻:最大30毫欧姆
    - 绝缘电阻:最小20兆欧姆
    - 接触保持力至外壳:最小111牛顿
    - 插拔力:最大135牛顿
    - 耐久性:最少100个循环
    - 工作温度范围:-55°C 至 +125°C
    - 密封等级:IP69K 和 J2030 防水测试通过

    产品特点和优势


    - 高性能密封技术:采用两步液态硅橡胶(LSR)注塑成型技术,实现插头和接口密封的一体化。
    - 后盖和密封件预装:插头和插座已预先组装好,方便安装和维护。
    - 多种终端选择:包括冲压成形终端和固态终端,适用于不同尺寸的导线和重型应用。
    - 锁定机制:具备内置锁扣和指槽,确保安全的插入和拔出。
    - 颜色编码:提供不同颜色的外壳,方便识别和区分。
    - 防液保护:系统达到IP69K防护等级,可承受高压喷洗。

    应用案例和使用建议


    - 车辆线束应用:用于农业机械、建筑和采矿设备、森林和花园工具等。
    - 电气部件:适用于传感器、发动机控制单元(ECU)、气囊控制单元(ACU)等。
    - 安全装置:如发电机、启动器、空调、灯光、泵、动力转向模块、报警器、喇叭等。
    使用建议:
    1. 在安装过程中,要确保插头和插座正确对齐,避免损坏密封件。
    2. 使用指定的热缩管覆盖物,以增加抗污染保护。
    3. 定期检查和清洁插头及插座,确保良好的电气接触。

    兼容性和支持


    ML-XT系统设计灵活,可以与市场上大多数常见的电缆尺寸兼容。Molex公司为用户提供全方位的技术支持和服务,包括安装指导、维修服务等。

    常见问题与解决方案


    1. 问题:接触电阻过高。
    - 解决方案:检查接触面是否干净,必要时重新清洁并紧固。

    2. 问题:插拔力过大。
    - 解决方案:检查是否有异物卡住,清理插头和插座后再尝试插拔。

    总结和推荐


    ML-XT密封连接系统凭借其卓越的密封技术和可靠性,在严苛环境中表现出色。适合在各种工业和车辆应用中使用,尤其适用于需要高防护等级的应用场景。鉴于其坚固耐用的设计和出色的性能,强烈推荐在相关项目中使用ML-XT系统。

934451602参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Plug
颜色 灰色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934451602厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934451602数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934451602 934451602数据手册
