5056061200

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 2 12pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装 23.1mm(长度)*24.4mm(宽度)
供应商型号: 5056061200
供应商: 云汉优选
标准整包数: 100

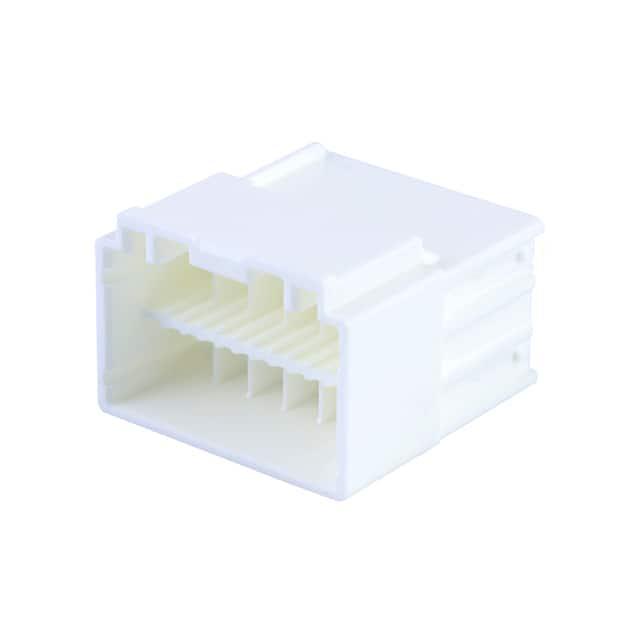

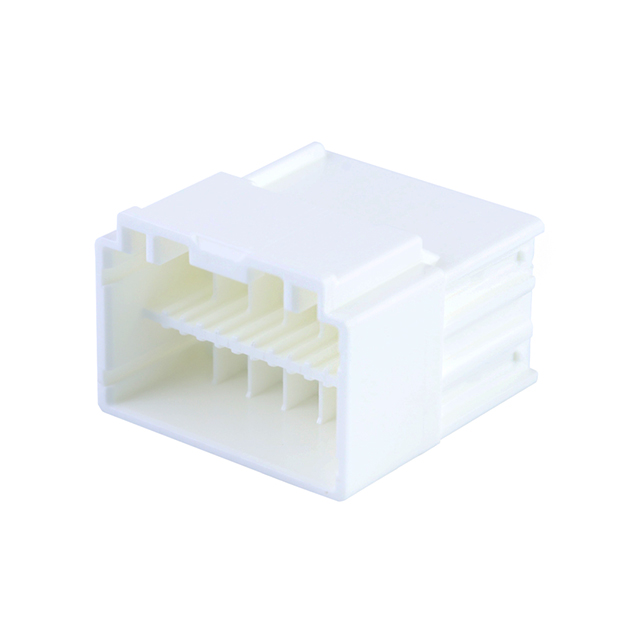

MOLEX 矩形连接器 - 外壳 5056061200

5056061200概述

    CP-3.3 Wire-to-Wire Connector System

    产品简介


    CP-3.3 Wire-to-Wire Connector System 是一款专为各种应用场景设计的电子元器件。它广泛应用于消费电子、白色家电、工业设备和医疗行业。常见的应用包括空调、冰箱、微波炉、洗衣机、热水器、自动售货机等。CP-3.3 系统提供了单排和双排配置,分别适用于家用电器和消费电子产品领域,确保在安装过程中不会发生误配,增强用户安全性。

    技术参数


    - 电气参数
    - 最大电压:500V
    - 接触电阻(最大值):20 毫欧姆
    - 绝缘电阻(最小值):1000 兆欧姆
    - 工作温度范围:-40°C 至 105°C
    - 物理参数
    - 壳体材料:PBT UL94-V0
    - 接触材料:铜合金
    - 表面处理:接触区域锡镀层 0.9 微米以上
    - 机械参数
    - 插针插入力(最大值):9.8N
    - 插针与壳体的保持力(最小值):19.6N
    - 插拔力(最大值):单排(6 电路)20.5N;双排(12 电路)37.7N
    - 耐久性:30 次循环

    产品特点和优势


    CP-3.3 系统的独特之处在于其完全极化和颜色编码的设计。这些特性允许用户轻松识别正确的连接器,提高装配效率并减少质量控制成本。此外,该系统具有双重锁定机制和惰性锁,确保低插入力的同时提供明确的“咔哒”声反馈,保证安全可靠的连接。
    - 单排配置
    - 防水防尘保护
    - 独立的插针和插座外壳设计,便于识别和装配
    - 爬电距离和电气间隙增加,防止潮湿或污染导致的电弧现象
    - 双排配置
    - 增强的耐久性和锁定性能
    - 提供 TPA 固定器,确保终端完全插入并提供二次固定功能
    - 多种电线尺寸适用,如 AWG 18-28

    应用案例和使用建议


    CP-3.3 系统特别适用于需要高可靠性连接的应用场景。例如,在家电行业中,它可以用于冰箱和洗衣机之间的电源连接。为了进一步优化使用体验,建议在选择电线尺寸时参照规格表中提供的电流容量数据,确保符合具体应用场景的需求。
    - 家电行业
    - 在冰箱、洗衣机、微波炉等设备中,由于这些设备对安全性和耐用性的要求较高,因此 CP-3.3 可以提供更好的保护。

    - 消费电子
    - 在健身设备、家庭娱乐和办公室设备中,CP-3.3 的多电路配置可以简化组装过程,提高生产效率。

    兼容性和支持


    CP-3.3 系统与其他 Molex 产品兼容,确保系统的完整性和一致性。此外,制造商提供详细的使用手册和技术支持服务,帮助用户解决可能出现的各种问题。
    - 配套组件
    - 插头和插座外壳有不同的颜色选择,方便用户区分不同类型的电路。
    - 适配终端如 50397/50398 和 505607/505608 适用于不同电线规格。

    常见问题与解决方案


    1. 问:如何正确选择电线尺寸?
    - 答: 查看规格表中的电流容量数据,根据具体应用场景的负载需求选择合适的电线尺寸。

    2. 问:如果发现连接不牢固怎么办?
    - 答: 检查插针和插座的插入力是否符合标准,并确保插针已完全插入插座。

    总结和推荐


    综上所述,CP-3.3 Wire-to-Wire Connector System 是一款功能强大且可靠性高的连接器系统,适合多种应用场景。其独特的设计、高性能的参数以及全面的技术支持使其在市场上具备强大的竞争力。强烈推荐这一产品给需要可靠连接解决方案的用户。

5056061200参数

参数
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 Latch Lock,Plug
长*宽*高 23.1mm(长度)*24.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

5056061200厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5056061200数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5056061200 5056061200数据手册

5056061200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.83
1000+ ¥ 1.77
3000+ ¥ 1.74
库存: 120
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 183
