934451108

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

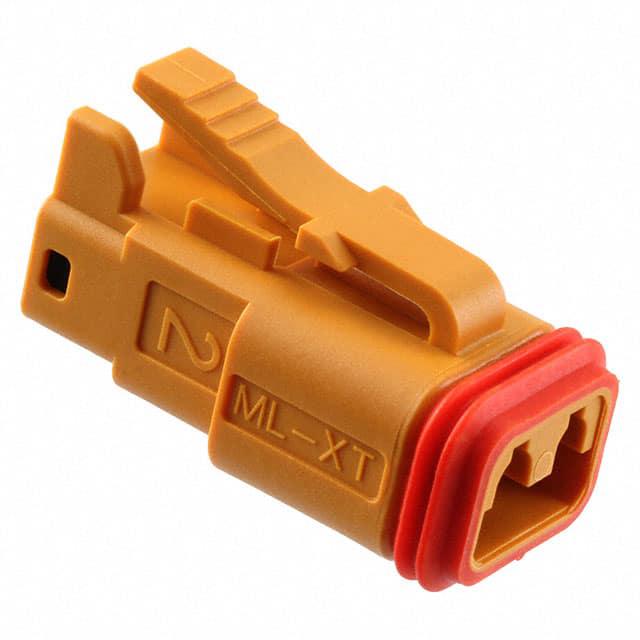

产品描述: Latch Lock,Plug 1 2pin Female Socket 压接 橙色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934451108

934451108概述

    ML-XT CV Connector Series: Comprehensive Guide

    1. 产品简介


    ML-XT CV连接器系列是一款专为商用车设计的电源和/或信号电线对电线连接系统。该系列产品涵盖2、3、4、6、8、12和18电路尺寸。连接器端子采用压接技术(适用于20至12 AWG的电线),提供可靠且高效的电力传输解决方案。这些连接器广泛应用于重型车辆、卡车、公交车等领域,满足严苛的工作环境要求。

    2. 技术参数


    - 电流及适用导线:
    | 导线规格(AWG) | 电流(Amps) |

    | 20 | 7.5 |
    | 18 | 10 |
    | 16 | 13 |
    | 14 | 13 |
    - 温度范围:
    - 工作温度:-55°C 至 +125°C
    - 非工作温度:-55°C 至 +125°C

    3. 产品特点和优势


    - 材料与结构:
    连接器外壳采用玻璃填充尼龙,具有良好的机械强度和耐热性;密封圈和楔锁同样采用高分子材料,确保密封性和耐用性。
    - 电气性能:
    - 最大初始电阻:10.0mΩ
    - 绝缘电阻:最低20MΩ
    - 连接电阻:不超过额定电流下的电压降限制
    - 耐久性:经过1000小时高温测试,无裂纹或变形
    - 机械要求:
    - 插拔力:最大135N
    - 端子保持力:110N负载下不脱落
    - 跌落测试:多次跌落后仍能正常工作
    - 环境要求:
    - 盐雾测试:连续96小时无腐蚀迹象
    - 液体浸泡:耐多种液体侵蚀
    - 温度循环:经历-55°C至+125°C的温度循环后无损坏
    - 尘埃测试:通过细尘环境考验

    4. 应用案例和使用建议


    ML-XT连接器广泛用于商用车辆,例如卡车、大巴和工程机械。安装时,建议采用专用工具进行压接,以确保接触良好。此外,对于高振动或高湿度环境,建议增加额外的防护措施,如防水套管或二次密封。

    5. 兼容性和支持


    ML-XT系列与各种标准电线兼容。Molex公司提供详细的技术文档和应用支持,确保客户能够顺利安装和维护该系列产品。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定
    - 解决办法: 检查插头和插座是否正确对齐,确保密封圈完好无损。
    - 问题2: 电压降过大
    - 解决办法: 重新检查电缆规格是否符合要求,必要时更换合适的电缆。
    - 问题3: 环境适应性差
    - 解决办法: 使用防水套管或其他保护装置,增加系统的耐环境能力。

    7. 总结和推荐


    ML-XT CV连接器系列凭借其出色的电气性能、坚固的机械结构和卓越的环境适应性,在商用车辆领域表现出色。无论是可靠性还是耐用性,它都为用户提供了一种值得信赖的选择。对于需要高度可靠电力传输和信号连接的应用场合,我们强烈推荐使用ML-XT连接器系列。

934451108参数

参数
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Plug
颜色 橙色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,散装,袋装

934451108厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934451108数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934451108 934451108数据手册

934451108封装设计

查看详情并下载
Symbol
Footprint
3D Model
