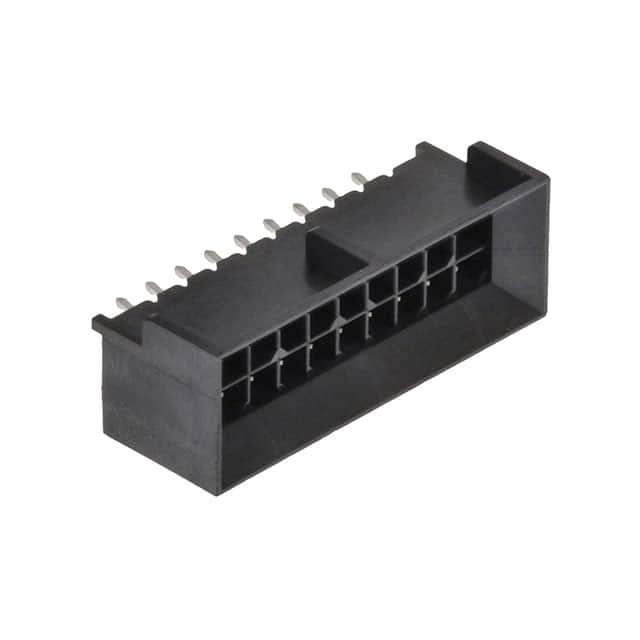

444321801

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Push-Pull 2 18pin 推挽式 Male Pin 黑色 通孔安装 11.9126mm(宽度)*11.9mm(高度)
供应商型号: 444321801
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 外壳 444321801

444321801概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一种专为高密度互连设计的连接器系统。此系列包含多种类型的插头和插座,适用于各种电气和电子应用。这些连接器能够提供可靠的电气连接,适用于工业控制、通信设备、医疗设备及消费电子产品等领域。

    2. 技术参数


    本节将从手册中提取关键的技术规格和性能参数,以便更好地理解该连接器系统的性能和适用范围。
    | 项目 | 规格 |

    | 中心线间距 | 3.00 mm (.118 英寸) |
    | 额定电压(AC RMS 或 DC) | 250 V / 600 V |
    | 额定电流(单电路) | 5 - 7 A(具体取决于型号) |
    | 工作温度范围 | 操作:-40°C 至 +105°C;非操作:-40°C 至 +105°C |
    | 导线尺寸 | 20-30 AWG |
    | 电流容量 | 见当前型号对应的电流表格 |

    3. 产品特点和优势


    Micro-Fit (3.0) BMI Floating Connector 系统具备多项显著的特点和优势:
    - 浮动设计:允许轻微的机械偏移,以适应装配误差和振动环境,从而提供更高的可靠性。
    - 耐用性:在多次插拔后仍能保持良好的接触性能。
    - 适应性强:可以安装在面板上,并且支持线到板和线到线的应用场景。
    - 安全性高:获得多家安全机构认证,确保在各种环境中可靠运行。

    4. 应用案例和使用建议


    根据手册提供的信息,Micro-Fit (3.0) BMI Floating Connector 可用于多种应用场合,例如工业自动化设备、医疗仪器和通信设备等。为了充分利用这些连接器的优势,在实际使用时应注意以下几点:
    - 在进行线束布线时,保持适当的长度,使连接器能够自由浮动,避免受外部因素影响。
    - 尽量避免快速插拔连接器,以减少对连接器内部结构的冲击。
    - 对于特定应用中的高电流需求,选择合适的导线尺寸并考虑电流降额因素。

    5. 兼容性和支持


    该系列连接器具有较好的通用性和互换性,可以与不同规格的电气设备配合使用。同时,制造商提供了全面的技术支持和维护服务,确保客户在使用过程中能够得到及时的帮助和支持。

    6. 常见问题与解决方案


    根据手册中的常见问题部分,列出了一些可能遇到的问题及其解决方法:
    - 问题1:连接器插入力过大。
    解决方法:检查导线尺寸是否符合规格要求,适当调整导线直径。
    - 问题2:连接器接触电阻高。
    解决方法:确保连接器完全插入到位,并检查端子是否有损坏或腐蚀现象。

    7. 总结和推荐


    综上所述,Micro-Fit (3.0) BMI Floating Connector 系统是一款功能强大且可靠性高的连接器产品。它具备优良的机械和电气性能,广泛适用于各种工业应用场合。对于需要高密度连接、可靠性和易于维护的场合,推荐选用这款连接器系统。

444321801参数

参数
触头端接 -
针脚数 18pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
长*宽*高 11.9126mm(宽度)*11.9mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444321801厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444321801数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 444321801 444321801数据手册

444321801封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 26.3075
20+ ¥ 24.9921
库存: 39
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 263.07
