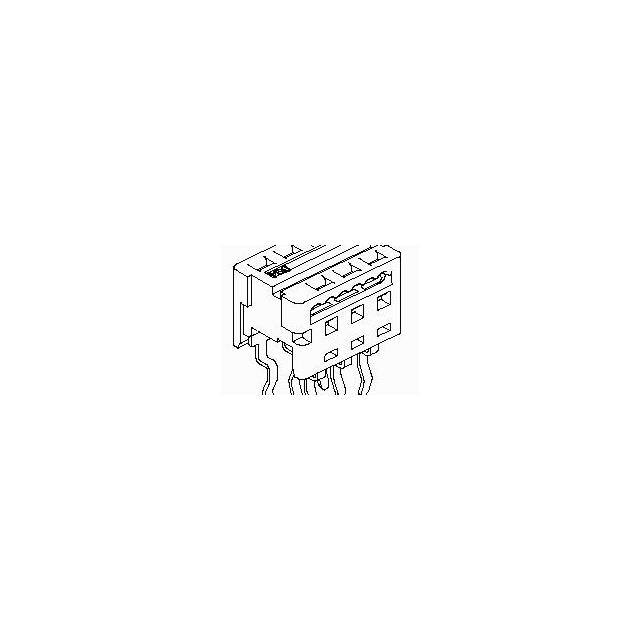

915771308

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: DIP Header,Ribbon Cable 2 8pin Socket (Female),- 黄色 通孔安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 915771308

915771308概述

    PICOFLEX CONNECTOR SYSTEM 技术手册

    1. 产品简介


    PICOFLEX连接器系统是一系列高性能的电子元器件,专为电子设备设计。它们可用于多种电子电路板和其他应用场合,以确保稳定和可靠的连接。产品种类丰富,包括垂直通孔头(Vertical Thru Hole Header)、直角通孔头(Right-Angle Thru Hole Header)等多种形式,以及绝缘位移连接器(Insulation Displacement Connector)。
    这些连接器适用于工业自动化、消费电子、通信设备等多个领域,能够满足不同环境下的使用需求。其独特的设计确保了在复杂环境下依然能保持高效和稳定的工作状态。

    2. 技术参数


    - 型号及规格
    - 90325:无具体尺寸要求,最大电流1.2A,250V AC/DC电压,操作温度范围-40°C到+105°C。
    - 90779:高耐温热塑性塑料,同上。
    - 90814:无具体尺寸要求,最大电流1.2A,同上。
    - 93405、90816:具有反向足迹的垂直表面贴装头(Reverse Footprint Vertical SMT Header),无具体尺寸要求,最大电流1.2A,同上。
    - 93407:反向足迹垂直锁紧SMT头(Reverse Footprint Vertical Latched SMT Header),无具体尺寸要求,最大电流1.2A,同上。
    - 90800:直角通孔头(Right-Angle Thru Hole Header),无具体尺寸要求,最大电流1.2A,同上。
    - 91714:高耐温热塑性塑料直角通孔头(High Temperature Thermoplastic Right-Angle Thru Hole Header),同上。
    - 91330:底部进入SMT头(Bottom Entry SMT Header),无具体尺寸要求,最大电流1.2A,同上。
    - 90327:带绝缘位移接触的连接器(Insulation Displacement Connector),28 AWG线,最大电流1.2A,同上。
    - 93338:带有位移接触(Glow Wire)的连接器(Glow Wire Insulation Displacement Connector),同上。
    - 90584:绝缘位移板内连接器(Board-In Connector),同上。
    - 91577:带替代端子交错的绝缘位移板内连接器(Board-In Connector with Alternative Terminal Stagger),同上。
    - 电气性能
    - 接触电阻:20mV最大开路电压,100mA最大测试电流,15毫欧姆最大。
    - 绝缘电阻:在相邻电路施加500V直流电压时,最小值为1000兆欧姆。
    - 耐压:在相邻电路施加750V交流电压持续1分钟,无击穿。
    - 机械性能
    - 插入力:标准刀片插入速度为25±6 mm/min,最大值为1.7N(锡接触),1.5N(钯镍/金接触)。
    - 拔出力:标准刀片拔出速度为25±6 mm/min,最小值为0.25N。
    - 耐用性:连接器的耐用性循环数取决于材料。锡接触系统可进行30次循环,金接触系统可进行100次循环,钯镍电镀产品同样为100次循环。
    - 冲击测试:50g加速度持续11毫秒,接触电阻变化不大于10毫欧姆。
    - 振动测试:10-55-10 Hz范围,幅度为0.35 mm或5 g,持续时间为每方向2小时,接触电阻变化不大于10毫欧姆。
    - 端子保持力:最小保持力为7N。
    - 锁紧头保持力:最小保持力分别为:4个电路为30N(直角),14个电路为55N(直角),26个电路为65N(直角)。
    - 环境性能
    - 高湿测试:40°C ±3°C,90-95% RH湿度,持续1000小时,接触电阻变化不大于10毫欧姆。
    - 干热测试:105°C ±3°C,持续240小时,接触电阻变化不大于10毫欧姆。
    - 冷测试:-40°C ±3°C,持续96小时,接触电阻变化不大于10毫欧姆。
    - 温度冲击测试:循环10次,每次-40°C到+105°C。
    - 硫酸气体腐蚀测试:SO2浓度为10 ppm,25°C,75% RH湿度,持续240小时,接触电阻变化不大于10毫欧姆。
    - 硫化氢腐蚀测试:H2S浓度为1 ppm,25°C,75% RH湿度,持续96小时,接触电阻变化不大于10毫欧姆。

    3. 产品特点和优势


    - 高可靠性:经过严格的耐久性、冲击和振动测试,确保在各种环境条件下都能稳定工作。
    - 多样化规格:提供垂直通孔、直角通孔、表面贴装等多种型号,适应不同应用场景。
    - 环保设计:符合RoHS标准,适合现代绿色制造的需求。
    - 优异的电气性能:高绝缘电阻和低接触电阻保证了稳定的电气连接。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业控制、智能家电、通信设备等领域,例如机器视觉系统、安防监控设备、智能家居控制器等。
    - 使用建议:
    - 在安装前检查连接器是否与图纸一致,确保安装位置正确。
    - 确保安装环境的清洁,避免灰尘和污染物影响连接器的性能。
    - 定期检查连接器的磨损情况,及时更换以保持最佳性能。
    - 使用合适的工具进行插拔操作,避免对连接器造成不必要的损伤。

    5. 兼容性和支持


    - 兼容性:适用于多种电子设备和电路板,且与市面上常见的焊接工艺兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,确保用户能够充分利用PICOFLEX连接器系统的全部功能。

    6. 常见问题与解决方案


    - Q: 连接器安装后出现接触不良怎么办?
    - A: 首先检查连接器是否安装到位,然后确认是否存在异物阻碍接触。如需进一步处理,请参考产品手册中的安装指南,必要时联系技术支持。
    - Q: 连接器在高温环境中工作时性能不稳定怎么办?
    - A: 确认所选型号是否适用于预期的温度范围。如果不在范围内,考虑更换更高温等级的产品或采取额外的散热措施。

    7. 总结和推荐


    综上所述,PICOFLEX连接器系统以其卓越的电气性能、出色的机械稳定性和广泛的适用性,在众多领域都有着出色的表现。无论是从产品规格还是实际应用来看,它都是一款值得推荐的高质量电子元器件产品。如果您需要一个既可靠又灵活的连接解决方案,PICOFLEX连接器系统无疑是理想的选择。

915771308参数

参数
触头类型 Socket (Female),-
紧固类型 -
排数 2
触头端接 -
针脚数 8pin
类型 DIP Header,Ribbon Cable
颜色 黄色
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

915771308厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

915771308数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 915771308 915771308数据手册
