934452203

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

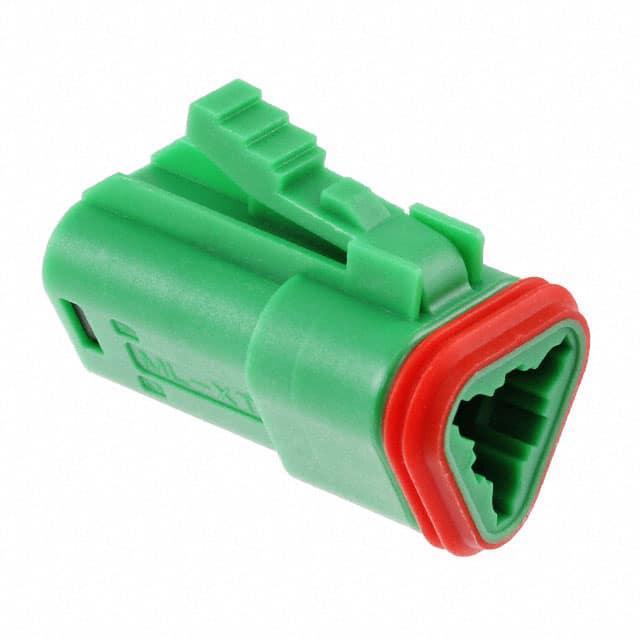

产品描述: Latch Lock,Plug 2 3pin Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934452203

934452203概述


    产品简介


    ML-XT密封连接系统是Molex公司推出的一种高性能密封连接解决方案,专为恶劣环境下的车辆线束应用而设计。该系统具有成本效益高、可靠性强的特点,适用于多种工业和汽车应用领域。它通过先进的液体硅橡胶(LSR)成型技术和高一致性橡胶(HCR)材料的应用,提供卓越的密封性和机械稳定性。

    技术参数


    - 电气特性
    - 最大电压:500V DC
    - 最大电流:13.0A
    - 接触电阻:≤30毫欧姆
    - 绝缘电阻:≥20兆欧姆
    - 机械特性
    - 接触保持力:≥111牛顿
    - 配合力:≤135牛顿
    - 释放力:≤135牛顿
    - 耐用性:≥100次循环
    - 工作温度范围:-55°C至+125°C
    - 密封等级:IP69K和J2030,耐高压水洗测试
    - 电缆规格
    - 1.40至2.80mm
    - 2.70至3.60mm

    产品特点和优势


    - 先进的密封技术:采用共价键接的一体式插头和界面密封,结合两步LSR(液态硅胶)成型技术,确保最佳的密封位置。
    - 防损材料:后密封件采用HCR(高一致性橡胶),提高了抗撕裂性能,防止在端子插入/拔出过程中损坏密封件。
    - 灵活的电缆出口:允许电缆在保持最佳密封位置的同时进行移动,防止泄漏路径的形成。
    - 易于安装和维护:预装有内部HCR后密封件和盖子,减少了组装时间和成本。
    - 色码选择:提供多种颜色的外壳,便于识别和快速装配。
    - 可靠性和适应性:可以作为行业标准连接器的替代品,无需昂贵的设计重新设计。

    应用案例和使用建议


    - 商业车辆:如卡车、公交车、拖车等,适用于传感器、发动机控制单元(ECU)、气囊控制单元(ACU)等。
    - 农业机械设备:用于发动机控制、导航和检测设备等。
    - 工业设备:如发电机、液压设备、电动座椅、刹车系统等。
    使用建议:
    - 在恶劣环境下使用时,定期检查和更换密封件以保持最佳性能。
    - 对于重型应用,优先考虑使用固态接触终端,以提高可靠性和耐用性。

    兼容性和支持


    ML-XT密封连接系统提供多种配置选项,包括2到18个电路的选择,以及Stamped and Formed和Solid Contact两种类型的终端。该产品与现有行业标准连接器兼容,易于替换。

    常见问题与解决方案


    1. Q:如何更换ML-XT系统的后密封件?
    A:拆下后盖,取出旧的HCR密封件并安装新的密封件,然后重新安装后盖即可。
    2. Q:如何确认连接器是否正确安装?
    A:检查连接器的锁紧机构是否完全锁定,如果插头无法轻易拔出,则表示安装正确。
    3. Q:如何处理接触电阻过高的问题?
    A:检查连接器是否有污垢或腐蚀,清洁接触点后重新安装,若问题依旧建议更换新的连接器。

    总结和推荐


    ML-XT密封连接系统凭借其高性能、高可靠性以及成本效益,在多种工业和汽车应用中表现出色。其独特的密封技术和机械设计使其在恶劣环境中依然能够提供稳定可靠的连接。因此,强烈推荐给需要在极端条件下使用连接器的工程师和技术人员。

934452203参数

参数
类型 Latch Lock,Plug
颜色 绿色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 3pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934452203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934452203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934452203 934452203数据手册

934452203封装设计

查看详情并下载
Symbol
Footprint
3D Model
