934451208

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 1 2pin Female Socket 压接 橙色 导线安装,自由悬挂,通孔安装 30.81mm(高度)
供应商型号:
供应商:
标准整包数: 0

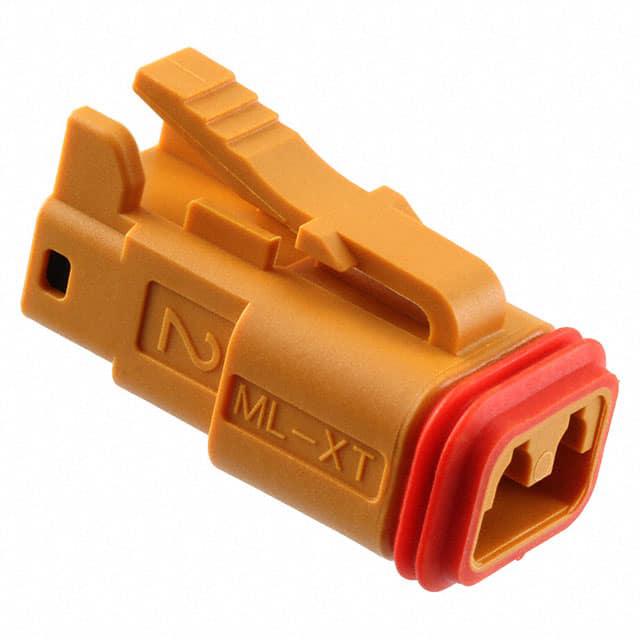

MOLEX 矩形连接器 - 外壳 934451208

934451208概述

    ML-XT CV CONN SERIES:商业车辆连接器系列技术手册

    产品简介


    ML-XT CV CONN 系列是一款专为商业车辆设计的电源和/或信号线对线连接系统。该系列提供7种电路尺寸(2、3、4、6、8、12和18电路),以满足不同应用场景的需求。ML-XT 连接器通过20到12AWG电线使用压接技术实现终端连接。值得一提的是,该连接器系列的产品资格认证是通过测试2电路型号完成的,而其他电路尺寸的单个测试和部分测试序列也可根据需要提供。

    技术参数


    - 电路范围: 2, 3, 4, 6, 8, 12, 和 18 电路
    - 适用电线尺寸: 20至12 AWG
    - 温度范围:
    - 工作温度: -55°C 到 +125°C
    - 非工作温度: -55°C 到 +125°C
    - 额定电流:
    - 20 AWG: 7.5 安培
    - 18 AWG: 10 安培
    - 16 AWG: 13 安培
    - 14 AWG: 13 安培

    产品特点和优势


    - 耐用性高: 经过一系列严格测试,包括耐热冲击、盐雾试验、水浸测试等,确保产品能够在恶劣环境中稳定运行。
    - 机械强度强: 连接器的插拔力经过测试,确保安全可靠的连接和分离,满足商业车辆在各种条件下的使用需求。
    - 抗干扰性强: 设计了楔形锁和密封圈,有效防止灰尘、液体和其他杂质的侵入,保证连接器的正常工作。
    - 安装方便: 使用标准的压接技术进行电线终端连接,操作简单快捷。

    应用案例和使用建议


    ML-XT CV CONN 系列广泛应用于商业车辆如卡车、公交车等的动力传输和信号传输系统中。例如,在卡车的制动系统中,该连接器可以用于将制动控制器与执行器相连,确保在紧急情况下快速响应。使用时应注意:
    - 正确选择电线规格: 根据所需承载电流选择合适的电线规格,以确保连接器和电线的安全可靠运行。
    - 定期检查维护: 在长时间使用后,定期检查连接器的密封圈和锁具状态,确保没有损坏或松动,以延长使用寿命。

    兼容性和支持


    该系列产品与多种商业车辆上的标准电线和接头兼容,且所有产品均按照Molex公司的质量标准生产,提供全面的技术支持和售后服务。如果您有任何疑问或需要技术支持,请联系Molex销售代表。

    常见问题与解决方案


    1. 连接器插拔困难:
    - 解决方案: 检查连接器是否有灰尘或其他杂质堵塞,如有,使用清洁剂进行清洗。
    2. 接触电阻过高:
    - 解决方案: 确保压接工具和电线的规格符合要求,必要时重新压接终端。
    3. 密封圈失效:
    - 解决方案: 更换新的密封圈,并确保安装时无尘、干燥的环境。

    总结和推荐


    ML-XT CV CONN 系列凭借其卓越的耐用性、高机械强度和优异的抗干扰能力,成为商业车辆电源和信号传输系统的理想选择。对于需要在恶劣环境下保持稳定连接的应用场景,强烈推荐使用该系列产品。如果您正在寻找一款能够应对严苛环境挑战的高品质连接器,ML-XT CV CONN 系列将是您的最佳选择。

934451208参数

参数
针脚数 2pin
类型 Latch Lock,Plug
颜色 橙色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 30.81mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

934451208厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934451208数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934451208 934451208数据手册
