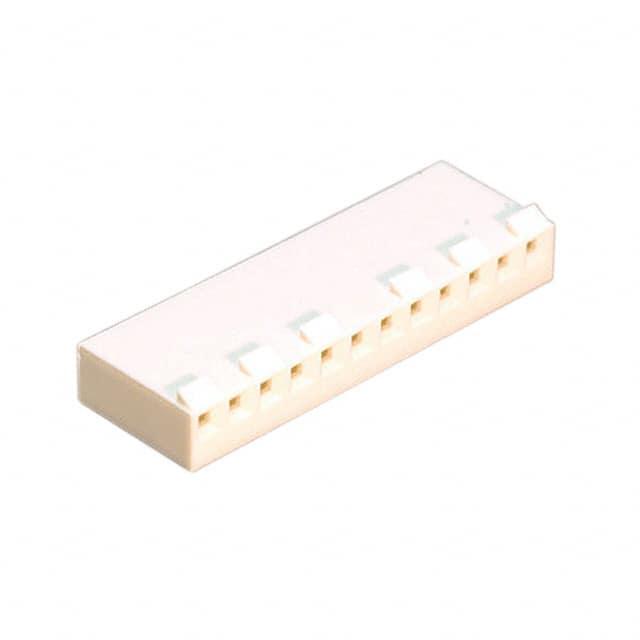

09-50-8121

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 12路, 3.96mm节距, 1行
供应商型号: N-09-50-8121
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 外壳 09-50-8121

09-50-8121概述


    产品简介


    这款电子元器件是专为高速数据传输和高密度连接需求设计的D-Sub连接器系列。型号为SD-41695,适用于多种电子设备和系统中,包括工业自动化、通信设备、计算机外设等。其主要功能在于提供稳定可靠的电气连接,通过多路电路的设计以适应不同的应用需求。

    技术参数


    - 材料: 玻璃填充聚酯(UL94V-0),模具天然色
    - 终端类型: 可接受标准终端或三叉终端
    - 安装方式: 两端固定
    - 引脚直径: 0.156英寸(3.96毫米)(典型值)
    - 绝缘直径: 最大1.10毫米(18-24AWG)
    - 弓形偏差: 0.006毫米/毫米(0.006英寸/英寸)
    - 电路数量: 7-14个电路
    - 闪隙允许量: 最大0.13毫米(0.005英寸)
    - 包装方式: 带有可选空洞,符合标准尺寸要求

    产品特点和优势


    - 高可靠性: 采用玻璃填充聚酯材料,耐热耐腐蚀,提供长久稳定的连接。
    - 多功能设计: 支持标准终端、三叉终端等多种终端类型,适应不同应用场景。
    - 标准化接口: 设计符合行业标准,确保与其他同类产品的兼容性。
    - 易于集成: 两端固定,便于快速安装和拆卸,适合各种复杂环境的应用。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于自动化控制系统、通信网络设备、工业仪器仪表等领域。例如,在工业自动化领域,它可用于控制柜内部或控制柜之间的信号传输;在通信网络设备中,它能够保证数据传输的稳定性和可靠性。
    使用建议
    在选择终端时,根据电缆导线的规格选择合适的终端类型,以确保最佳连接效果。在实际安装过程中,需注意避免过度弯曲或扭曲连接器,以免影响其使用寿命和性能。

    兼容性和支持


    - 兼容性: 与中心头和1.14/(.045)平方或圆形插针兼容。
    - 终端编号: 适用于特定的终端型号,包括2478、2578、6838和7258等。
    - 支持服务: 供应商提供详细的技术文档和支持,包括详细的装配指南和常见问题解答。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查终端类型和规格是否匹配,确保正确安装并紧固。
    2. 问题: 插拔力过大
    - 解决方案: 检查是否有损坏或磨损的部件,必要时更换连接器或终端。
    3. 问题: 插头无法完全插入
    - 解决方案: 清理插孔,检查是否存在异物阻塞,确保无阻碍后重新尝试插入。

    总结和推荐


    该D-Sub连接器SD-41695凭借其高可靠性、多功能设计和广泛的应用范围,在众多电子设备和系统中表现出色。其标准的接口设计使得安装和维护变得简单方便。如果您正在寻找一个稳定可靠且易用的连接解决方案,这款产品无疑是一个值得推荐的选择。

09-50-8121参数

参数
颜色 自然色
触头类型 Non-Gendered
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 12pin
类型 Locking Ramp,Receptacle
长*宽*高 48.41mm*8.07mm*8.07mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装
