934453203

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

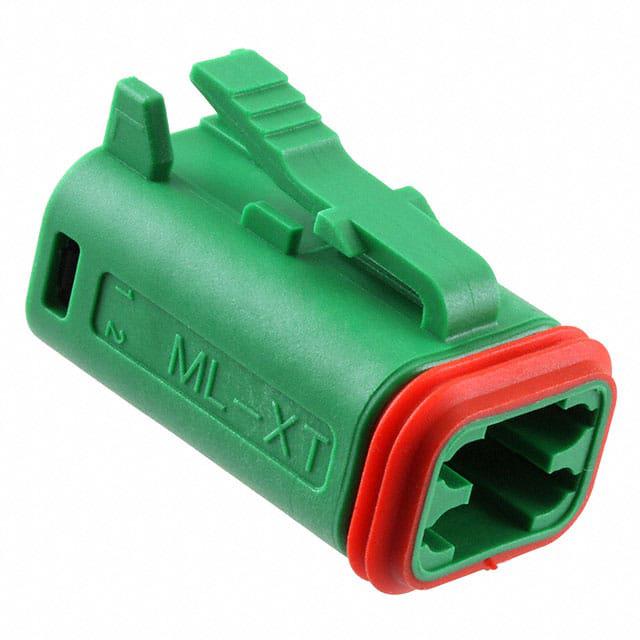

产品描述: Latch Lock,Plug 2 4pin Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934453203

934453203概述

    全面解析:ML-XT CV 连接器系列

    产品简介


    ML-XT CV连接器系列是一种专为商用车设计的电力和信号线对线连接系统。该系列产品由7种电路尺寸组成:2、3、4、6、8、12和18芯。这些连接器采用压接技术,适用于20至12 AWG电线。此系列产品不仅满足商用车辆的高要求,还具有出色的耐久性和可靠性。
    ML-XT CV连接器适用于多种商业车辆,包括重型卡车、公共汽车和其他工程车辆。它们广泛用于发动机管理系统、底盘控制、车身电子系统等领域。

    技术参数


    | 参数 | 规格 |

    | 电路尺寸 | 2、3、4、6、8、12、18芯 |
    | 支持电线范围 | 20至12 AWG电线 |
    | 工作温度 | 操作:-55°C 至 +125°C;非操作:-55°C 至 +125°C |
    | 插拔力 | 插入:最大135 N;拔出:最大135 N |
    | 绝缘电阻 | ≥20兆欧 |
    | 连接电阻 | 初始:≤10毫欧;老化后:≤20毫欧 |
    | 耐久性 | 最多可达500次插拔循环 |

    产品特点和优势


    ML-XT CV连接器系列具备多项显著优势:
    1. 高度可靠性:通过严格的测试标准(如SAE J2030),确保在极端环境下的稳定性能。
    2. 广泛的适用性:支持多种电路尺寸,适应不同的车辆需求。
    3. 易于安装:采用标准压接技术,简化装配流程。
    4. 耐用材料:外壳和锁紧装置均由高强度尼龙制成,提供长期保护。
    5. 防水防尘:出色的密封性能,适合恶劣的工作环境。

    应用案例和使用建议


    ML-XT CV连接器系列广泛应用于商用车辆的多个关键系统:
    - 动力总成:控制引擎运行状态的数据传输。
    - 底盘系统:监测悬挂和制动系统的传感器信号传递。
    - 车身电子:如车灯、雨刷等组件的电源和信号连接。
    使用建议:
    - 在安装前,确保所有部件清洁无污渍,避免因异物导致接触不良。
    - 定期检查连接器的状态,特别是密封件的完整性,以延长使用寿命。
    - 根据具体应用选择合适的电路尺寸,以最大化性能并减少不必要的成本。

    兼容性和支持


    ML-XT CV连接器系列与各种车辆系统高度兼容,可轻松集成到现有设计中。厂商提供详尽的技术支持和售后服务,包括在线资源、培训和技术咨询,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 确保连接器正确安装,必要时更换锁紧装置。 |
    | 连接电阻偏高 | 检查终端是否牢固压接,必要时重新压接。 |
    | 密封失效 | 检查密封圈是否有损坏或老化的迹象,及时更换。 |

    总结和推荐


    ML-XT CV连接器系列是一款高性能、高可靠性的商用车辆连接解决方案。其卓越的机械性能、电气特性和环境适应能力使其成为商用车领域的理想选择。无论是日常维护还是复杂工况下的长期使用,该系列都能表现出色。
    推荐使用:ML-XT CV连接器系列非常适合需要在极端环境下工作的商用车辆。对于希望提升系统可靠性和稳定性的工程师和技术人员,这一系列产品无疑是最佳选择之一。

934453203参数

参数
排数 2
触头端接 压接
针脚数 4pin
类型 Latch Lock,Plug
颜色 绿色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装

934453203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934453203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934453203 934453203数据手册

934453203封装设计

查看详情并下载
Symbol
Footprint
3D Model
