438790043

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

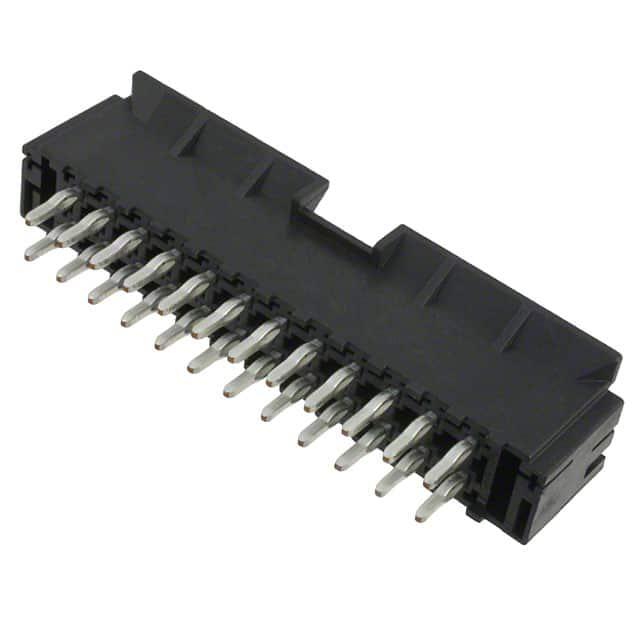

产品描述: Header,Latch Holder 2 24pin Male Pin 黑色 通孔安装 15mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 438790043

438790043概述


    产品简介


    Mini-Fit® CPI 针接口
    Mini-Fit® CPI(Compliant Pin Interface)是一种符合Mini-Fit标准的针接口产品,主要用于电路板之间的连接,特别是在电源和线到板的应用场景中。这种接口设计具有可靠性和高密度的特点,适用于各种严苛的工作环境。

    技术参数


    - 型号:43879-0043
    - 材料:
    - 接触材料:黄铜、磷青铜
    - 插针电镀:金
    - 终端电镀:锡铅
    - 塑料树脂:耐高温热塑塑料
    - 物理特性:
    - 针间距:4.20mm
    - 触点最大载流能力:8A
    - 最大电压:600V
    - 工作温度范围:-40°C 至 +105°C
    - 循环使用寿命:最多30次
    - 电气特性:
    - 最大电流:8A
    - 最大电压:600V
    - 插针电镀最小厚度:0.762µm
    - 终端电镀最小厚度:2.540µm
    - 其他特性:
    - 锁紧机构:是
    - 极化设计:对接针插口极化
    - 可堆叠:否
    - 表面贴装兼容性:否
    - 燃烧等级:94V-0

    产品特点和优势


    Mini-Fit® CPI 的关键优势在于其高可靠性和耐用性。它采用金电镀接触层,可以有效防止氧化,确保长期稳定的电气连接。此外,该产品的锁紧机制可以提供额外的安全保障,避免插头在振动环境下松动。其耐高温的塑料树脂材料使其适用于各种严苛的工业环境。

    应用案例和使用建议


    应用案例:
    Mini-Fit® CPI 常用于电源转换系统、工业控制设备、通信基础设施等领域。例如,在数据中心中,它可用于连接电源模块和母板,确保稳定可靠的电力传输。
    使用建议:
    在安装过程中,需要严格按照制造商提供的工具进行操作,以确保插针正确插入并锁定。建议定期检查连接器的状态,特别是暴露于严苛环境中的部分,以确保长时间稳定运行。

    兼容性和支持


    Mini-Fit® CPI 可与多种Mini-Fit®接插件配合使用,如Mini-Fit® Jr.™插座外壳、Mini-Fit® BMI插座接头等。供应商提供了详细的工具和安装指南,以帮助用户正确安装和使用产品。如果遇到任何问题,可以通过电子邮件或网站联系技术支持团队获得帮助。

    常见问题与解决方案


    Q1: 如何检查Mini-Fit® CPI 是否正确安装?
    - A1: 可通过听觉和视觉检查来确认。正确的安装应听到清晰的“咔哒”声,并且插头应牢固锁定。
    Q2: 如何清洁Mini-Fit® CPI?
    - A2: 使用干净的压缩空气吹去灰尘,必要时可使用软布轻轻擦拭。

    总结和推荐


    Mini-Fit® CPI 是一种高性能的针接口产品,适用于多种应用场景。它的主要优点包括高可靠性、耐用性和广泛的温度适应性。鉴于这些特点,强烈推荐在需要稳定电气连接的项目中使用Mini-Fit® CPI。

438790043参数

参数
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 24pin
类型 Header,Latch Holder
颜色 黑色
长*宽*高 15mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,电信级,通用级
零件状态 停产
包装方式 盒装,托盘
