90142-0034

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 34路, 2.54mm节距, 2行
供应商型号: N-90142-0034
供应商: 云汉优选
标准整包数: 1

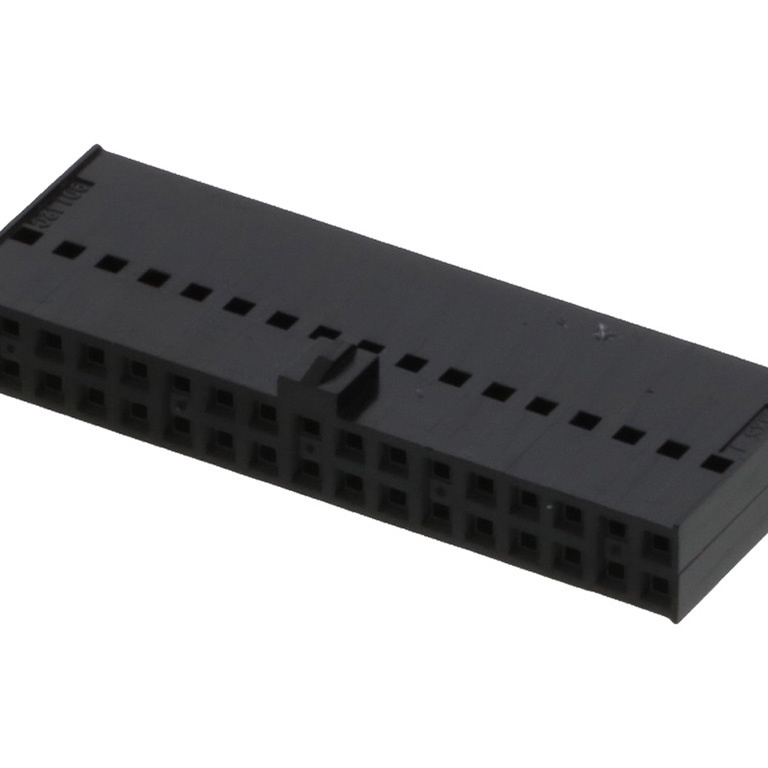

MOLEX 矩形连接器 - 外壳 90142-0034

90142-0034概述


    产品简介


    C-Grid III 双排插针式压接连接器外壳是一种专为高效、可靠的电气连接设计的产品。它广泛应用于各种电子产品中,如工业自动化设备、通信系统、医疗设备和消费电子产品等。该产品具有多种电路配置选项,能够满足不同应用场景的需求。

    技术参数


    - 尺寸:
    - 长度:6.20 mm(最大)
    - 宽度:7.72 ±0.12 mm
    - 厚度:7.22 ±0.12 mm
    - 间距:2.54 mm(0.100 in)

    - 材料:
    - 标准选项:聚苯醚(Polyphenylene Oxide),UL 94 V1 级,黑色
    - 耐火选项:PBT,UL 94 V2 级,自然色,IEC 60695@750°C
    - 耐火选项:PBT,UL 94 V0 级,黑色,IEC 60695@750°C
    - 电路数量:
    - 电路范围:6 到 64 个
    - 电路选项:
    - 6 电路:90142-XX06
    - 8 电路:90142-XX08
    - 10 电路:90142-XX10
    - 12 电路:90142-XX12
    - 14 电路:90142-XX14
    - 16 电路:90142-XX16
    - 18 电路:90142-XX18
    - 20 电路:90142-XX20
    - 22 电路:90142-XX22
    - 24 电路:90142-XX24
    - 26 电路:90142-XX26
    - 28 电路:90142-XX28
    - 30 电路:90142-XX30
    - 32 电路:90142-XX32
    - 34 电路:90142-XX34
    - 36 电路:90142-XX36
    - 38 电路:90142-XX38
    - 40 电路:90142-XX40
    - 42 电路:90142-XX42
    - 44 电路:90142-XX44
    - 46 电路:90142-XX46
    - 48 电路:90142-XX48
    - 50 电路:90142-XX50
    - 52 电路:90142-XX52
    - 54 电路:90142-XX54
    - 56 电路:90142-XX56
    - 58 电路:90142-XX58
    - 60 电路:90142-XX60
    - 62 电路:90142-XX62
    - 64 电路:90142-XX64
    - 电气特性:
    - 电压等级:取决于具体型号
    - 电流等级:取决于具体型号
    - 绝缘电阻:>100 MΩ
    - 工作温度范围:
    - -40°C 至 +105°C

    产品特点和优势


    C-Grid III 双排插针式压接连接器外壳具备以下独特功能和优势:
    - 高可靠性:采用高质量材料制造,确保连接器在恶劣环境下也能保持稳定的工作状态。
    - 多样化的电路选择:从 6 电路到 64 电路,可适应各种复杂的电气需求。
    - 耐高温:部分型号支持高达 750°C 的高温环境,适用于高温应用场景。
    - 易于安装:设计合理,安装方便快捷,提高生产效率。

    应用案例和使用建议


    应用案例
    C-Grid III 连接器广泛应用于自动化生产线中的传感器接口连接。例如,在一台工业机器人上,多个传感器通过这种连接器进行信号传输,以确保精准的数据采集和处理。
    使用建议
    - 在选择合适的电路数量时,需根据具体的应用需求来确定,避免不必要的资源浪费。
    - 在安装过程中,注意连接器的正确安装方向,以防止误插或损坏。
    - 由于某些型号支持高耐温要求,因此在高温环境中使用时,应注意其工作温度范围,确保设备正常运行。

    兼容性和支持


    - 兼容性:C-Grid III 连接器与市面上多数标准双排插针式插座兼容,但具体型号需仔细确认。
    - 支持和服务:Molex 为用户提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,确保用户能够顺利使用产品。

    常见问题与解决方案


    - Q: 无法顺利插入电路板?
    - A: 检查连接器和电路板上的引脚是否有变形或损坏,如有问题,请更换受损部件。
    - Q: 插拔过程中连接器损坏?
    - A: 确保按照正确的方向和力度进行操作,避免过大的力量导致损坏。
    - Q: 密封效果不佳?
    - A: 检查连接器是否完全插入并锁紧,确保密封圈正确安装且没有破损。

    总结和推荐


    C-Grid III 双排插针式压接连接器外壳凭借其高可靠性和多样性,成为众多应用场景中的理想选择。无论是在工业自动化还是消费电子领域,它都能提供出色的电气连接性能。因此,强烈推荐此产品给需要高性能连接器的用户。
    综上所述,C-Grid III 双排插针式压接连接器外壳是一款值得信赖的选择,特别是在高可靠性要求的场合。

90142-0034参数

参数
类型 Locking Ramp,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 34pin
长*宽*高 43.18mm*7.72mm*7.72mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

90142-0034厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

90142-0034数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 90142-0034 90142-0034数据手册

90142-0034封装设计

查看详情并下载
Symbol
Footprint
3D Model
