5046930600

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: CONNECTOR HOUSING, RCPT, 6POS
供应商型号: TS-5046930600
供应商: 海外现货
标准整包数: 1

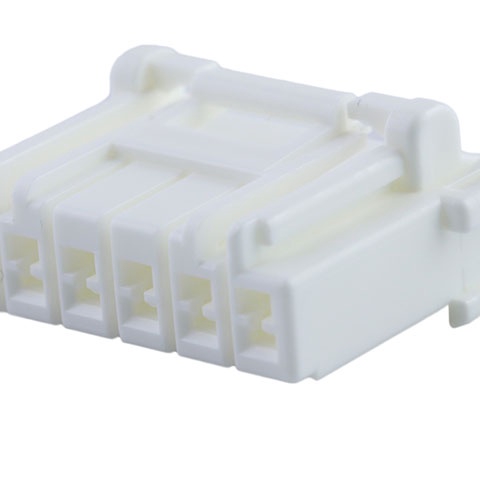

MOLEX 矩形连接器 - 外壳 5046930600

5046930600概述


    产品简介


    CP-3.3 接收端连接器系统
    产品类型:电接头系列,适用于线对板和线对线连接的应用场合。
    主要功能:提供一种可靠且稳定的信号传输解决方案,特别适用于需要高密度、低间距和抗干扰能力的场合。本产品具有多种极化、锁定机制以确保安全可靠的连接。
    应用领域:广泛应用于汽车、工业控制、通信设备及消费电子产品等领域。

    技术参数


    - 最大电路数:6个
    - 颜色:自然色
    - 接触方式:插座型
    - 锁扣到匹配部分:是
    - 材料(树脂):聚对苯二甲酸丁二醇酯(PBT)
    - 净重量:1776.000毫克
    - 行数:单行
    - 包装类型:袋装
    - 引脚间距(配接界面):3.30毫米
    - 引脚间距(端接界面):3.30毫米
    - 温度范围(工作环境):-40°C 到 +105°C

    产品特点和优势


    - 高密度连接:极小的引脚间距,允许在有限空间内实现高密度连接。
    - 强稳定性:采用正向卡扣设计,确保连接稳定无松动。
    - 抗干扰能力:通过极化设计减少电磁干扰,适合严苛的工业环境。
    - 可信赖的材料:使用高耐热性能的PBT树脂,确保长期使用的可靠性。
    - 广泛的适用性:不仅适用于汽车电子,还可广泛用于工业自动化、家用电器等多个领域。

    应用案例和使用建议


    应用案例:在汽车电子控制系统中,该接头被广泛用于发动机传感器与ECU(电子控制单元)之间的连接。此外,在各种家用电器中也常常看到它的身影,如冰箱内部温度传感器与控制器的连接。
    使用建议:安装时应注意避免金属碎屑或其他杂质进入接头内部,影响连接质量。另外,在极端温度环境下使用时,要确保所有连接都牢固无误,防止因温度变化导致的松动或损坏。

    兼容性和支持


    - 兼容产品:与型号为504694-0600的插头壳体配合使用,另外还可以搭配终端固定器504695、接线端子50397以及505607来形成完整的连接器系统。
    - 支持服务:Molectron 提供了详尽的技术文档和支持,包括产品规格书、包装规范以及应用指南等。对于非产品合规性相关的问题,可通过其官网上的“联系我们”页面获取更多帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不稳定 | 确认锁扣完全闭合,检查是否有异物阻碍。 |
    | 插入困难 | 检查接口是否清洁,确认没有变形或磨损。 |
    | 无法正常导通 | 检查两端的焊接质量,确保接触良好。 |

    总结和推荐


    总体而言,CP-3.3 接收端连接器系统凭借其卓越的设计和优良的制造工艺,在信号传输方面表现出色。无论是用于汽车还是其他行业,都能提供可靠的性能表现。强烈推荐在需要高密度、稳定连接的场合中使用此产品。

5046930600参数

参数
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 23.1mm(长度)*16.65mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5046930600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5046930600数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5046930600 5046930600数据手册

5046930600封装设计

查看详情并下载
Symbol
Footprint
3D Model
