0521160410

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Conn Housing PL 4 POS 2.5mm Crimp ST Cable Mount White Mizu-P25™ Tray Automotive
供应商型号: TS-0521160410
供应商: 海外现货
标准整包数: 80

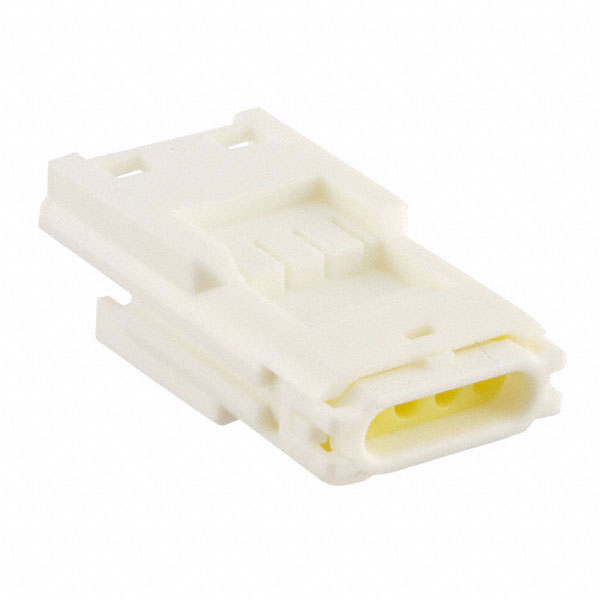

MOLEX 矩形连接器 - 外壳 0521160410

0521160410概述

    Mizu-P25™ 2.50mm Miniature Waterproof Connector Systems

    1. 产品简介


    Mizu-P25™ 是一种2.50mm (.098")间距的微型防水连接器系统,由Molex公司生产。这种连接器主要用于汽车(如摩托车)、家用电器(如空调)、以及其他需要小型化和高防水等级的电子设备中。Mizu-P25™ 系统能够提供市场上同类产品中最小的尺寸和最高的防尘防水保护级别,IP67防护等级确保连接器在水下1米内依然保持完整性。

    2. 技术参数


    - 电气参数:
    - 接触电阻:最大10毫欧姆
    - 耐电压:500V AC/1分钟
    - 绝缘电阻:最小250兆欧姆
    - 工作温度范围:-40°C到+105°C
    - 物理参数:
    - 密封方式:内置密封
    - 正向锁定:节省空间并保护锁扣区域
    - 接线:支持AVS/CAVS 0.30平方毫米(22AWG)及0.50平方毫米(20AWG)的电线
    - 插针材料:磷青铜,镀锡
    - 外壳材料:玻璃填充PBT

    3. 产品特点和优势


    Mizu-P25™ 连接器系列具有许多独特的设计特点和优势:
    - 集成密封:提高防水性能
    - 紧凑设计:最小化的对接直径
    - 高振动防护:独特的弹簧臂设计提供高压且小变形,适合高振动应用
    - 正向锁定:节省空间且保护锁扣区域
    - 极化设计:防止插反

    4. 应用案例和使用建议


    Mizu-P25™ 适用于多种应用场景,例如:
    - 摩托车和空调系统:提供可靠的信号传输,不受灰尘和水分干扰
    - LED路灯:在恶劣环境下稳定工作
    - 加热马桶座:提供高效且安全的电源传输
    使用建议:
    - 在安装时,确保插头帽处于解锁状态
    - 使用专用工具将终端推入橡胶密封圈,直至听到“咔哒”声
    - 拉扯导线以确认终端正确插入,再使用“插头帽安装工具”固定插头和插座

    5. 兼容性和支持


    Mizu-P25™ 连接器系统与其他电子元器件和设备具有良好的兼容性,适用于各种复杂环境下的安装。Molex公司提供了详尽的技术文档和应用指南,帮助用户进行正确的装配和维护。

    6. 常见问题与解决方案


    - 问题:如何确保终端正确插入?
    - 解决方案:拉扯导线检查终端插入情况,并使用“插头帽安装工具”进行最终装配
    - 问题:插头帽安装过程中出现错误?
    - 解决方案:联系Molex获取详细的装配指导和支持

    7. 总结和推荐


    综上所述,Mizu-P25™ 连接器系统以其小巧、防水和可靠的性能在市场上脱颖而出,特别适用于那些对尺寸和环境要求较高的应用场合。推荐给那些需要高性能、高可靠性的应用场景。

0521160410参数

参数
针脚数 4pin
类型 Detent Lock,Plug
颜色 白色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
长*宽*高 14.9mm(长度)*8.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘,袋装

0521160410厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0521160410数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0521160410 0521160410数据手册

0521160410封装设计

查看详情并下载
Symbol
Footprint
3D Model
