5024261430

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 2 14pin 贴片安装 5.9mm(长度)*2.6mm(高度)
供应商型号: 5024261430
供应商: 云汉优选
标准整包数: 1

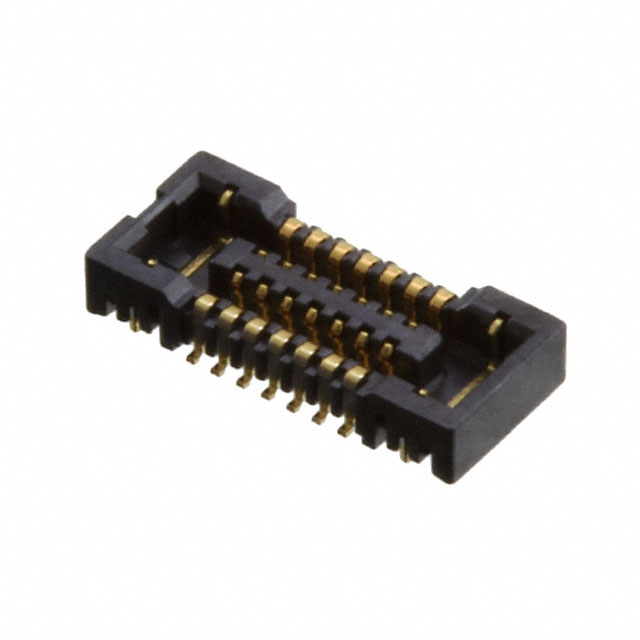

MOLEX 矩形连接器 - 外壳 5024261430

5024261430概述

    0.4mm Pitch Board-to-Board Connector (Height=1.0mm) 产品技术手册

    产品简介


    本产品是一款0.4mm间距的板对板连接器系列,适用于广泛的电子设备中。该连接器设计用于实现高密度电路板之间的可靠连接,适用于需要小型化、高密度布线的各类电子产品,如通信设备、计算机、工业控制系统等。

    技术参数


    以下为该款0.4mm板对板连接器的技术规格:
    - 额定电压:50V (交流/直流)
    - 额定电流:每PIN最大0.3A,总计超过50PIN的总电流不超过15A
    - 使用温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 包装条件:温度-10°C至+50°C,湿度不超过85%RH
    - 包装后保存期限:6个月(未开封)

    产品特点和优势


    1. 小型化设计:0.4mm的极间距使得这款连接器能够适用于空间受限的应用场合。
    2. 高可靠性:通过了多项机械和电气性能测试,确保在严苛环境下仍能保持良好的电气和机械连接稳定性。
    3. 优良的抗干扰性能:采用高性能绝缘材料,有效防止电磁干扰。
    4. 耐高低温:能在-40°C到+85°C的宽广温度范围内正常工作,适合各种恶劣环境。
    5. 抗湿性能好:能够在高湿度环境中保持稳定性能,符合RoHS和ELV标准。

    应用案例和使用建议


    1. 应用案例:
    - 在移动设备如智能手机和平板电脑中的主板与副板之间建立可靠连接。
    - 工业自动化控制系统的板级间信号传输。
    - 医疗设备中需要高精度、高可靠的板对板连接。
    2. 使用建议:
    - 在安装过程中尽量按照连接器的设计轴线进行平行插入,避免倾斜安装导致的损坏。
    - 使用过程中应注意不要过度扭曲拔出,以避免损坏连接器外壳或引脚。
    - 特别是在柔性电路板(FPC)上安装时,需要考虑基板变形的问题,应添加适当的加强板来保护连接器和基板不受损伤。

    兼容性和支持


    该连接器设计与相应的接插件相匹配,具有良好的互换性。Molex公司提供了全面的技术支持服务,包括产品使用前的定制评估、技术支持和售后维修服务。客户可以根据具体需求联系供应商获取详细的技术咨询和支持。

    常见问题与解决方案


    - 问题1:产品无法插入?
    - 解决办法:检查连接器是否正确对齐并按正确方向轻轻插入。
    - 问题2:接触电阻过高?
    - 解决办法:检查接触部分是否有灰尘或污垢,必要时清理后再尝试。
    - 问题3:外观损坏?
    - 解决办法:避免过度扭转和不当操作,如有损坏建议更换新件。

    总结和推荐


    综上所述,这款0.4mm间距的板对板连接器凭借其小型化设计、优异的电气和机械性能,在众多应用场景中表现出色。尤其是在小型化、高密度布线要求高的场合下尤为适用。尽管价格可能略高于同类产品,但其卓越的质量和可靠性使其成为高端电子设备的理想选择。因此,强烈推荐给那些追求高性能和可靠性的设计师和工程师们使用。

5024261430参数

参数
排数 2
触头端接 -
针脚数 14pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
长*宽*高 5.9mm(长度)*2.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5024261430厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5024261430数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5024261430 5024261430数据手册

5024261430封装设计

查看详情并下载
Symbol
Footprint
3D Model
