5031493200

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 压接连接器外壳, 32路, 1.5mm节距, 2行
供应商型号: 5031493200
供应商: 云汉优选
标准整包数: 3200

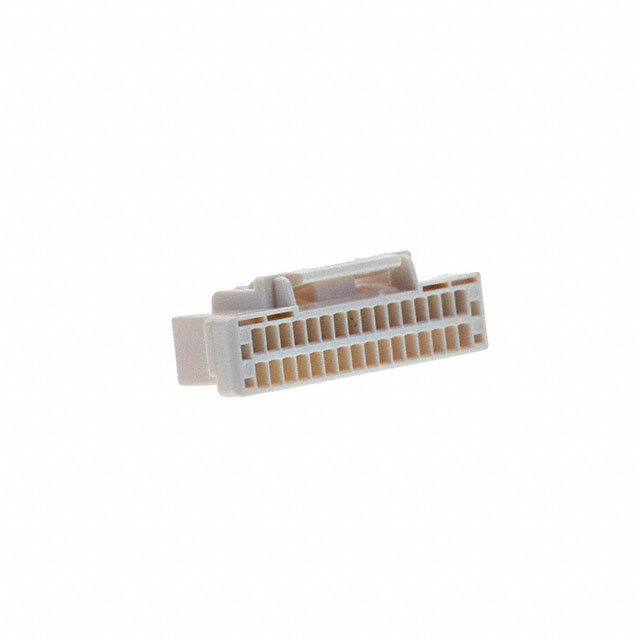

MOLEX 矩形连接器 - 外壳 5031493200

5031493200概述

    CLIK-Mate Plug Housing: A Comprehensive Overview

    1. 产品简介


    CLIK-Mate Plug Housing 是一款高性能的插头插座组件,适用于信号传输及线对板连接。其核心功能在于实现安全、可靠的电气连接。它具有2行布局,双排配置,每个插座包含32个电路,并采用了1.50mm间距的设计,确保高效的空间利用。这款产品主要应用于汽车、工业自动化、通信设备等领域,为工程师提供了灵活且可靠的选择。

    2. 技术参数


    - 主要规格
    - 电路数:最大32个
    - 色彩:天然树脂色
    - 性别:公头(插头)
    - 极化:与匹配部分兼容
    - 温度范围:工作温度 -40°C 至 +105°C
    - 锁定机制:与匹配部件正向锁定
    - 熔丝能力:不具备
    - 模具材料:聚对苯二甲酸丁二醇酯(PBT)
    - 物理特性
    - 插座间距:1.50mm
    - 极化到匹配部分:是
    - 屏蔽:否
    - 封装类型:袋装
    - 兼容性
    - 与下述零件兼容:
    - 213228, 213227, 213229, 503154
    - 适用零件:
    - 213028, 213029, 502579, 503429, 797581011, 215710, 215711

    3. 产品特点和优势


    CLIK-Mate Plug Housing 在紧凑空间内提供了高效的电气连接,同时具有出色的耐温性能和极化的锁定机制,有效防止错误插入。它的多层设计和正向锁定系统增强了连接的可靠性,尤其适合高密度连接需求的应用场景。这些特性使得CLIK-Mate在汽车电子、工业控制和通信设备等领域得到广泛应用。

    4. 应用案例和使用建议


    CLIK-Mate Plug Housing 在实际应用中展现出卓越的性能。例如,在汽车电子系统中,它可以用于连接不同模块之间的信号传输,确保系统稳定运行。使用时,建议工程师根据具体应用需求选择合适的连接方式,例如选择预裁剪导线进行焊接或使用对应的公接头进行压接。此外,定期检查连接器的磨损情况,以确保长期稳定的工作状态。

    5. 兼容性和支持


    CLIK-Mate Plug Housing 与多种配套组件兼容,如213228、213227、503154等。制造商提供详尽的技术支持文档和客户支持服务,确保用户能够顺利安装和维护产品。

    6. 常见问题与解决方案


    - 问题一:如何判断CLIK-Mate是否正确安装?
    - 解决方案:通过观察锁定机构是否到位,并用手轻轻拉动确认连接是否牢固。必要时参考产品手册的安装步骤。

    - 问题二:长时间使用后,CLIK-Mate性能下降怎么办?
    - 解决方案:检查连接部位是否有尘土或杂质影响接触,如有需要清洁。确保连接处没有腐蚀或损伤,必要时更换新的连接器。

    7. 总结和推荐


    CLIK-Mate Plug Housing凭借其出色的电气特性和可靠性,成为线对板连接的理想选择。其独特的锁定机制和宽泛的工作温度范围,使其在恶劣环境中也能保持高效性能。总的来说,CLIK-Mate Plug Housing值得在各类应用场合中推荐使用。

5031493200参数

参数
触头类型 Non-Gendered
紧固类型 -
排数 2
触头端接 压接
针脚数 32pin
类型 Latch Lock,Plug
颜色 米黄色
长*宽*高 28.3mm(长度)*8.95mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

5031493200厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5031493200数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5031493200 5031493200数据手册

5031493200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3200+ ¥ 1.6675
6400+ ¥ 1.624
库存: 3200
起订量: 3200 增量: 3200
交货地:
最小起订量为:3200
合计: ¥ 5336
