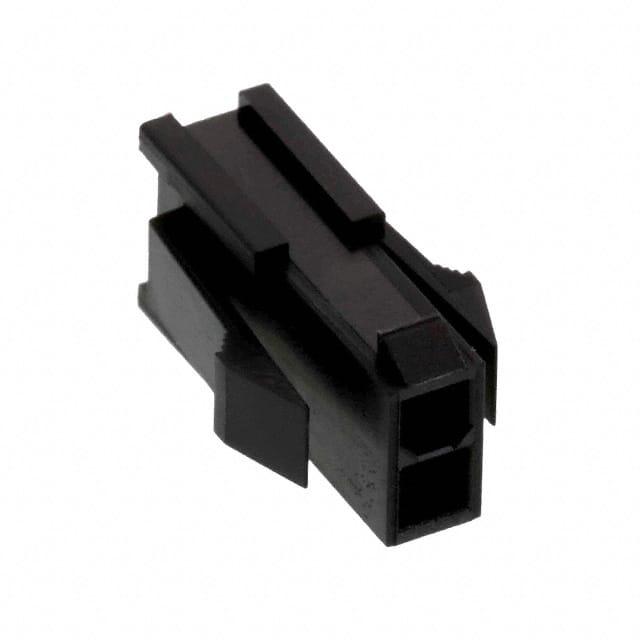

469990293

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 2路, 4.2mm节距, 2行
供应商型号: Q-469990293
供应商: 期货订购
标准整包数: 15000
MOLEX 矩形连接器 - 外壳 469990293

469990293概述

    Mini-Fit Jr. Connector System

    1. 产品简介


    Mini-Fit Jr.连接器系统是一种高性能的小型化连接器,设计用于广泛的应用领域。它主要包括Wire-To-Wire(电线到电线)和Wire-To-Board(电线到板子)两种类型。这些连接器适用于工业控制、电信设备、汽车电子等领域,确保可靠的电连接和信号传输。

    2. 技术参数


    - 电压:600伏交流(RMS)或直流(基于UL 1977标准)
    - 适用导线:最大绝缘直径和导线规格见下表
    - 16 AWG:最大3.15毫米 / 0.124英寸
    - 18-24 AWG:最大3.10毫米 / 0.122英寸
    - 22-28 AWG:最大1.80毫米 / 0.071英寸
    - 电流额定值(安培)
    - 见下表
    ```
    线号 | 16 AWG | 18 AWG | 20 AWG | 22 AWG | 24 AWG
    ||
    电路尺寸2-3 | 9 | 9 | 7 | 5 | 4
    电路尺寸4-6 | 8 | 8 | 6 | 4 | 3
    电路尺寸7-10 | 7 | 7 | 5 | 3 | 2
    电路尺寸12-24 | 6 | 6 | 4 | 2 | 2
    ```
    - 温度范围
    - 操作温度:-40°C至+80°C
    - 非操作温度:-40°C至+105°C
    - 波峰焊工艺温度:240°C
    - 阻燃测试:符合EN 60695-2-11和IEC 60695-2-11标准
    - 电气要求
    - 接触电阻(低水平):最大10毫欧姆
    - 绝缘电阻:最小1000兆欧姆
    - 耐压测试:无击穿,泄漏电流<5 mA
    - 机械要求
    - 插拔力:最大插入力14.7牛顿,最小拔出力0.5牛顿
    - 终端保持力:最小30牛顿
    - 振动耐受性:最大变化20毫欧姆
    - 冲击耐受性:最大变化20毫欧姆
    - 环境要求
    - 温度冲击:最大变化20毫欧姆
    - 热老化:最大变化20毫欧姆
    - 潮湿环境:最大变化20毫欧姆
    - 冷抗性:最大变化20毫欧姆
    - 混合流动气体:最大变化20毫欧姆

    3. 产品特点和优势


    Mini-Fit Jr.连接器系统的独特功能和优势如下:
    - 高性能连接:符合UL 1977、CSA和IEC标准,确保安全可靠。
    - 广泛应用:适用于多种行业,如工业控制、电信设备、汽车电子等。
    - 多样化选择:提供Wire-To-Wire和Wire-To-Board两种类型,适应不同应用场景。
    - 耐用性:通过严格的振动和冲击测试,保证长期稳定运行。
    - 兼容性好:与其他标准连接器兼容,便于系统集成。

    4. 应用案例和使用建议


    Mini-Fit Jr.连接器系统在各种工业环境中被广泛使用,例如:
    - 自动化生产线:在自动化设备中用于连接传感器和控制器。
    - 电信设备:在电信设备中用于连接天线和通信模块。
    - 汽车电子:在汽车电子系统中用于连接电子控制单元(ECU)和传感器。
    使用建议:
    - 选型时考虑应用环境:根据实际应用环境选择合适的电压和电流额定值。
    - 安装时注意细节:确保正确的插拔力和终端保持力,避免松动导致故障。
    - 定期检查维护:对连接器进行定期检查和维护,确保长期稳定的运行。

    5. 兼容性和支持


    Mini-Fit Jr.连接器系统与多种标准设备兼容,方便系统集成。厂商提供详尽的技术文档和支持服务,包括安装指导、故障排查和售后技术支持,确保用户能够充分利用产品的优势。

    6. 常见问题与解决方案


    - Q1:连接器的接触电阻过高
    - 解决方案:检查插头和插座是否正确安装,清洁接触面。
    - Q2:连接器出现断开
    - 解决方案:检查插拔力是否在规范范围内,重新安装并调整。
    - Q3:连接器的绝缘电阻低
    - 解决方案:检查周围环境是否潮湿,必要时采取防潮措施。

    7. 总结和推荐


    Mini-Fit Jr.连接器系统是一款高性能、高可靠性的连接器,适用于广泛的工业应用。它的优良性能、多样化的选择以及优秀的客户支持使其在市场上具有很强的竞争优势。强烈推荐给需要可靠连接解决方案的用户。
    这篇文章全面介绍了Mini-Fit Jr.连接器系统的功能、技术参数、特点和优势、应用案例和使用建议、兼容性和支持,以及常见问题的解决方案,为用户提供了一个完整的参考指南。

469990293参数

参数
排数 2
触头端接 压接
针脚数 2pin
类型 Locking Ramp,Plug
颜色 黑色
触头类型 Male Pin
紧固类型 滑锁
长*宽*高 23.9mm(宽度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,托盘
