903270314

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

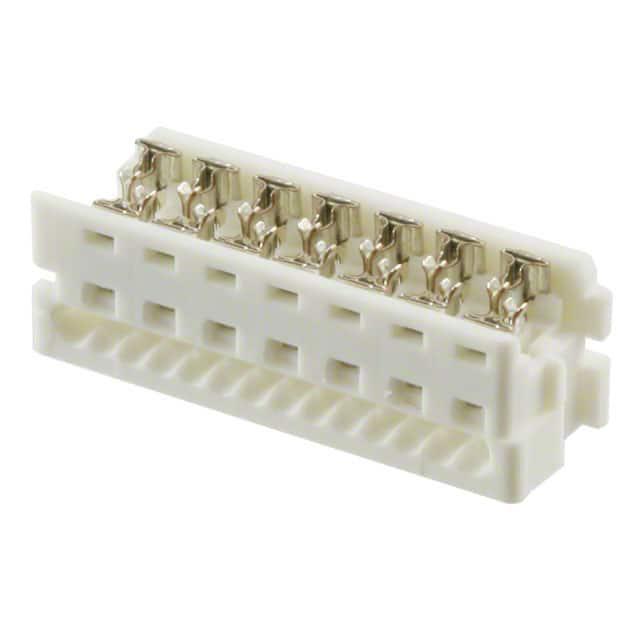

产品描述: 莫仕 IDC连接器, Picoflex系列, 母座, 14路, 2行, 1.27mm节距, 电缆安装
供应商型号: J-903270314
供应商: 云汉优选
标准整包数: 1000
MOLEX 矩形连接器 - 外壳 903270314

903270314概述

    Picoflex® 1.27mm IDT Connector System

    1. 产品简介


    Picoflex® 1.27mm IDT连接器系统是为高密度信号和电源传输而设计的,特别适用于空间有限的应用场合。这一系列的连接器广泛应用于汽车、工业、医疗、消费电子等多个领域。它的多样化和高度可靠性使其成为连接带状电缆的理想选择。

    2. 技术参数


    以下是Picoflex® 1.27mm IDT连接器系统的技术参数概要:
    | 参数类别 | 描述 |

    | 电压(V) | 250V |
    | 电流(A) | 1.2A |
    | 接触电阻(毫欧姆) | 最大15毫欧姆 |
    | 介电耐压(Vrms) | 750V |
    | 绝缘电阻(MΩ) | 最小1000兆欧姆 |
    | 接触保留力(N) | 7N |
    | 拼装力(N) | 镀锡:1.7N;镀金:1.1N |
    | 分离力(N) | 镀锡:0.25N;镀金:0.25N |
    | 耐用性(循环次数) | 镀锡:30次;镀金:100次(使用拔取工具) |

    3. 产品特点和优势


    Picoflex® 1.27mm IDT连接器系统具有多种独特的功能和优势:
    - 紧凑设计:低轮廓设计节省空间,特别适合紧凑的空间应用。
    - 可靠的终端设计:具有锁定和电缆应变缓解功能,确保在高振动和冲击条件下稳定连接。
    - 多样的安装选项:提供SMT、通孔等多种安装方式,适应不同的应用需求。
    - 高度兼容性:与多种类型的电路板和电缆匹配,方便集成到各种系统中。
    - 成本效益:通过减少组装成本和提高生产效率来降低成本。

    4. 应用案例和使用建议


    Picoflex® 1.27mm IDT连接器系统在多个行业中有广泛应用,如汽车的音响系统、工业自动化设备、医疗监测设备等。例如,在太阳能光伏系统中,Picoflex®连接器可以用于太阳能电池板的高效能量传输。在医疗设备中,它可以确保设备的可靠运行。
    使用建议:
    - 在使用前仔细阅读技术手册,确保正确的安装方法。
    - 对于关键应用,考虑使用高质量的材料和镀层以延长使用寿命。
    - 定期检查连接器的状态,确保长期稳定的性能。

    5. 兼容性和支持


    Picoflex® 1.27mm IDT连接器系统可与其他标准的电子元器件兼容,具体信息请参考相关技术文档。制造商提供了一系列应用工具,从手动工具到全自动化的设备,帮助用户实现高效的生产和维修。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保正确插入并锁定连接器 |
    | 导电不良 | 检查接触点是否有氧化或污渍 |
    | 耐用性不足 | 使用合适的镀层材料延长使用寿命 |

    7. 总结和推荐


    综上所述,Picoflex® 1.27mm IDT连接器系统凭借其多样化的应用选项、可靠的设计和成本效益,成为了市场上值得信赖的选择。无论是对于需要节省空间和成本的项目还是对耐用性和稳定性有高要求的应用,它都是理想的选择。因此,我们强烈推荐使用Picoflex® 1.27mm IDT连接器系统。

903270314参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 -
针脚数 14pin
类型 Receptacle
长*宽*高 20.29mm*7.0104mm*7mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

903270314厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

903270314数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 903270314 903270314数据手册

903270314封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.0372
5000+ ¥ 1.8029
库存: 4000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2037.2
