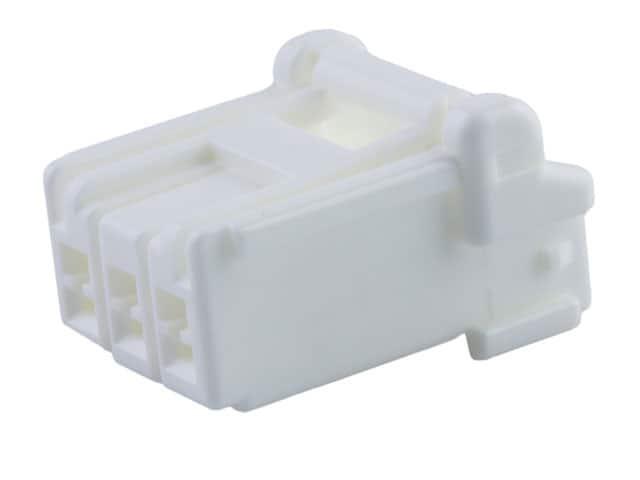

5046930300

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 13.2mm*16.65mm*9.7mm
供应商型号: 5046930300-ND
供应商: Digi-Key
标准整包数: 1

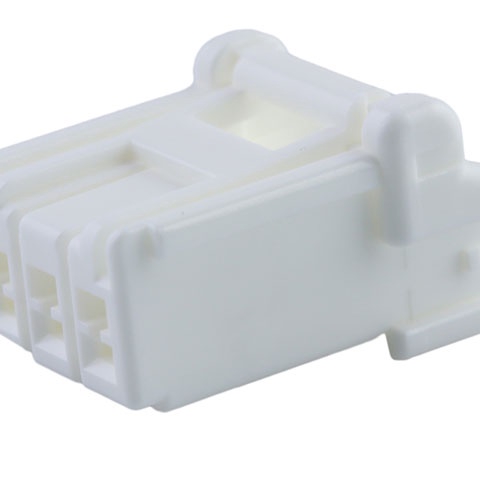

MOLEX 矩形连接器 - 外壳 5046930300

5046930300概述

    CP-3.3 Wire-to-Wire Connector System

    1. 产品简介


    CP-3.3 Wire-to-Wire Connector System 是一款适用于多种应用领域的电子连接器。这款连接器利用完全的键控和颜色配对功能,增强用户安全性并防止误插配。它特别适合于消费电子产品、白色家电(如空调、冰箱、微波炉、洗衣机、热水器)、工业设备和医疗应用。

    2. 技术参数


    电气特性
    - 最大电压:500V
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1000兆欧姆
    - 耐压:AC 1000V/min
    物理特性
    - 外壳材料:PBT UL94-V0
    - 触点材料:铜合金
    - 插针镀层:接触区域锡镀层,最小0.9微米;焊尾区域锡镀层,最小0.9微米
    - 工作温度范围:-40°C至105°C
    机械特性
    - 单排配置
    - 接触插入力:最大9.8N
    - 接触保持力:最小19.6N
    - 配合力:最大20.5N(6个电路)
    - 断开力:最小3.6N(6个电路)
    - 寿命:30次循环
    - 双排配置
    - 接触插入力:最大9.8N
    - 接触保持力:最小19.6N
    - 配合力:最大37.7N(12个电路)
    - 断开力:最小7.1N(12个电路)
    - 寿命:30次循环
    规格参考
    - 环境:单排与双排
    - 包装:端子卷带,外壳和卡扣袋装
    - 兼容型号:详见表格

    3. 产品特点和优势


    CP-3.3 Wire-to-Wire Connector System 的主要特点和优势包括:
    - 单一排配置
    - 多个相同电路尺寸的连接器可在同一应用中使用
    - 颜色编码简化正确连接识别,提高组装效率
    - 通过颜色配对减少装配过程中的错误率,降低质量成本
    - 双重排配置
    - 复杂的应用环境中提供了更多的灵活性
    - 提供了额外的安全保障机制,确保稳固连接
    - 防水保护
    - 带有终端防潮结构,避免潮湿环境下的短路
    - 低插拔力设计
    - 插头和插座间提供轻便但牢固的连接,具有明显的“咔嗒”声,以确认连接完成

    4. 应用案例和使用建议


    应用案例:
    - 家用电器:空调、冰箱、微波炉、洗衣机、热水器、自动售货机
    - 消费电子产品:健身器材、家庭娱乐系统、办公设备、安防设备
    - 工业与医疗:医疗设备、高压灭菌器
    使用建议:
    - 在选择连接器时,根据不同的电路需求选择合适的导线截面积
    - 确保正确插入触点以达到最佳效果
    - 使用配套的电缆压接工具,确保可靠的电连接

    5. 兼容性和支持


    兼容性:
    - CP-3.3系列的连接器适用于不同类型的家用电器及工业设备
    - 可与相应型号的外壳和终端配合使用
    支持和维护:
    - 提供详细的安装指南和技术文档
    - 如遇任何问题,可联系Molex技术支持团队获取帮助

    6. 常见问题与解决方案


    常见问题:
    - 问题1:无法正确连接
    - 解决方案:检查触点是否正确安装,并确保正确配对颜色
    - 问题2:插拔力过大
    - 解决方案:检查触点是否损坏或是否有异物进入
    - 问题3:接触电阻过高
    - 解决方案:检查触点是否已正确插入并固定

    7. 总结和推荐


    总结:
    CP-3.3 Wire-to-Wire Connector System 在多个领域表现出色,凭借其独特的安全特性、可靠性和易用性,成为家用电器和工业设备的理想选择。其丰富的规格和高性能指标使其在市场上具备显著的竞争优势。
    推荐:
    鉴于其广泛的适用性、优良的性能和可靠的支持服务,强烈推荐使用CP-3.3 Wire-to-Wire Connector System。无论是家用电器还是工业设备,这款连接器都能为用户提供高效、安全的连接解决方案。

5046930300参数

参数
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 13.2mm*16.65mm*9.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
