0009508143

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 14路, 3.96mm节距, 1行
供应商型号: TS-0009508143
供应商: 海外现货
标准整包数: 10

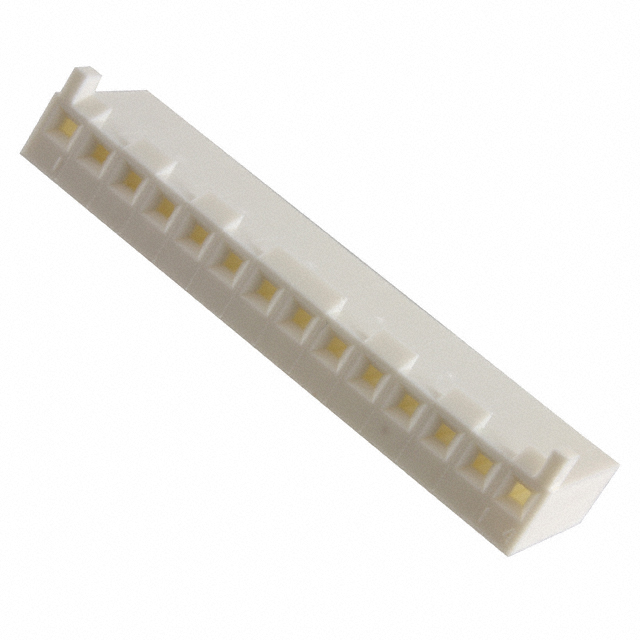

MOLEX 矩形连接器 - 外壳 0009508143

0009508143概述


    产品简介


    本产品是一款高性能的连接器,适用于多种电子设备中的电路连接。该连接器的主要类型为KK(3.96mm/.156英寸)插针式连接器,具有可靠的机械和电气性能。主要功能包括提供稳定的电路连接,支持高密度布线,并且能够在多种环境下可靠工作。应用领域广泛,包括工业自动化、通信设备、医疗设备以及消费电子产品等。

    技术参数


    - 材料:玻璃填充聚酯,UL94V-0阻燃等级,自然色。
    - 终端类型:可接受标准终端型号(2478, 2578)和Trifurcon终端型号(6838, 7258),以及Markk终端型号(45570)。
    - 尺寸:
    - 公差:±0.005 mm(0.0002 in)
    - 公差范围:±0.13 mm(0.005 in)至±0.25 mm(0.01 in)
    - 绝缘直径:最大2.79 mm(0.110 in)(2478/2578型号),最大1.65 mm(0.065 in)(6838/7258型号),最大3.12 mm(0.123 in)(45570型号)。
    - 工作温度:未明确提及,但通常在-40°C至+85°C范围内。
    - 其他特性:支持多级电路配置(2-14个电路),带有可选的极化肋和锁扣结构,以提高连接可靠性。

    产品特点和优势


    - 高可靠性:采用玻璃填充聚酯材料,具有良好的机械强度和耐热性能。
    - 多功能性:支持多种终端型号,适用于不同类型的电路连接需求。
    - 易于安装:设计简单,安装方便,提高了生产效率。
    - 高密度布线:紧凑的设计允许在有限的空间内实现高密度布线。
    - 良好的环境适应性:符合多项行业标准,可在多种环境中稳定工作。

    应用案例和使用建议


    - 工业自动化:在工业控制系统中用于连接传感器和执行器,确保数据传输的可靠性。
    - 通信设备:用于服务器和网络设备之间的连接,提供高速、低延迟的数据传输。
    - 医疗设备:在医疗设备中用于连接各种传感器和控制模块,确保设备的稳定运行。
    - 消费电子产品:在智能手机、平板电脑等设备中用于连接各种内部组件,提高设备的整体性能。
    使用建议:
    - 在安装过程中,确保终端型号与连接器匹配,以避免安装错误。
    - 定期检查连接器的磨损情况,及时更换损坏部件,以保持系统的正常运行。
    - 在极端环境下使用时,建议进行额外的防护措施,如防尘罩和防水套。

    兼容性和支持


    - 兼容性:与3.96mm(1.56英寸)中心头和1.14mm(0.045英寸)方形或圆形插针兼容。
    - 支持:厂商提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。

    常见问题与解决方案


    - 问题1:连接器无法插入插座。
    - 解决方案:检查插针和插座是否有异物,确保插针和插座干净无损。
    - 问题2:连接不稳定。
    - 解决方案:检查插针和插座的接触面是否有氧化或腐蚀,必要时进行清洁处理。
    - 问题3:连接器过热。
    - 解决方案:检查电路负载是否过大,适当降低负载或增加散热措施。

    总结和推荐


    总体而言,这款连接器具有出色的机械和电气性能,适用于多种应用场景。其高可靠性、多功能性和易安装的特点使其在市场上具有较强的竞争力。对于需要高密度布线和可靠连接的应用,强烈推荐使用此款连接器。

0009508143参数

参数
触头端接 压接
针脚数 14pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Non-Gendered
紧固类型 滑锁
排数 1
长*宽*高 56.34mm*8.07mm*9.65mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

0009508143厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0009508143数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0009508143 0009508143数据手册

0009508143封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.6931 ¥ 5.8915
500+ $ 0.6806 ¥ 5.7849
1000+ $ 0.6669 ¥ 5.6687
2000+ $ 0.6532 ¥ 5.5524
库存: 7340
起订量: 340 增量: 10
交货地:
最小起订量为:250
合计: ¥ 1472.87
