1724470006

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Locking Ramp 2 6pin 滑锁 Male Pin 黑色 通孔安装
供应商型号: WM17087-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 1724470006

1724470006概述


    产品简介

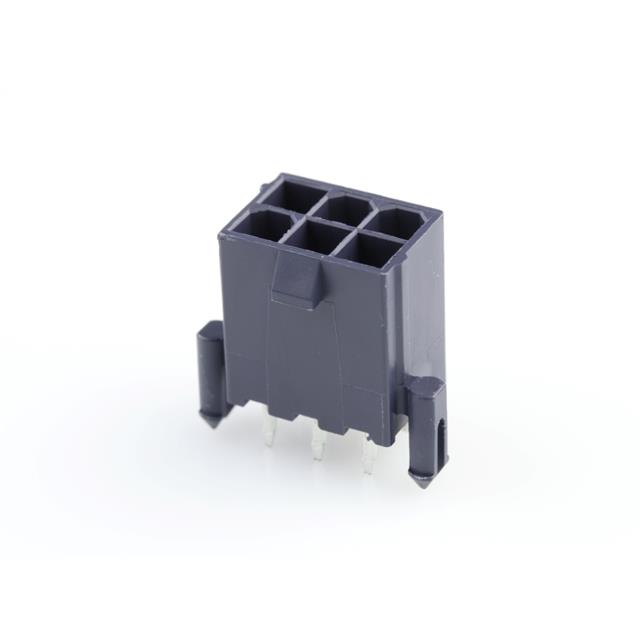

    Mini-Fit Jr. Header是一款双排垂直插拔式PCB连接器,具备PCB锁定机构和塑料插销锁定功能。该连接器适用于电源和线到板组件,具有高可靠性和出色的电气性能。产品系列号为172447,由高品质尼龙6/6制成,镀锡层处理,并符合多项国际标准,包括UL 94V-2、Glow-Wire能力以及RoHS合规性。

    技术参数


    - 产品类型:PCB连接器
    - 主要功能:适用于电源和线到板组件,具备PCB锁定机制
    - 性能参数:
    - 最大电流:9.0A
    - 最大电压:600V AC (RMS)/DC
    - 温度范围:-40°C 到 +105°C
    - 电气特性:
    - 电路数(最大):6
    - 引脚间距:4.20mm
    - 工作环境:
    - 操作温度范围:-40°C 到 +105°C
    - 火焰等级:94V-2
    - 高温耐受能力:220°C

    产品特点和优势


    Mini-Fit Jr. Header具有以下特点和优势:
    - 可靠性高:采用优质材料,如尼龙6/6和镀锡铜合金,确保长时间稳定工作。
    - 耐用性强:可承受高达30次的插拔循环,且具备锁紧功能,确保接触可靠性。
    - 安全性好:通过了UL 94V-2防火等级测试,确保在恶劣环境下仍能安全运行。
    - 适用范围广:适用于多种工业和消费电子产品,特别是对高电流、高温有要求的应用场合。

    应用案例和使用建议


    应用案例
    Mini-Fit Jr. Header常用于电源模块、工业自动化设备、电信基础设施等领域。例如,在一个典型的设计中,它被用于连接电源线到PCB,提供稳定的电源供应。
    使用建议
    - 在使用时,应确保正确的插入力道,避免过强或过弱导致连接不良。
    - 定期检查连接器的磨损情况,及时更换损坏部件,以保持良好的电气性能。
    - 在高湿度或灰尘环境中使用时,应采取适当的防护措施,以防止接触不良。

    兼容性和支持


    Mini-Fit Jr. Header具备广泛的兼容性,可以与其他标准Mini-Fit Jr.系列的组件无缝对接。厂商提供详细的技术文档和在线支持,帮助客户快速解决问题并进行产品优化。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:清洁连接器接口,确保无尘无污垢。如果问题依旧,检查是否需要更换新的连接器。
    2. 问题:连接器不能正常锁紧
    - 解决方案:检查是否有异物阻碍,如灰尘、碎片等。确保安装正确,重新插入连接器并轻轻施加压力使其锁紧。
    3. 问题:连接器外观破损
    - 解决方案:立即停止使用,并更换新的连接器。外观破损可能影响连接器的电气性能和机械稳定性。

    总结和推荐


    Mini-Fit Jr. Header凭借其优异的性能和广泛的应用领域,成为众多行业用户的首选。其高可靠性、耐久性和安全性,使其适用于各种严苛的工作环境。强烈推荐这一高性能连接器给需要高效、可靠的电源连接解决方案的用户。
    总之,Mini-Fit Jr. Header是一款技术先进、性能稳定的电子元器件,适合多种工业和消费电子产品应用。通过选择这款连接器,用户不仅可以获得可靠的电力传输解决方案,还能确保系统的长期稳定运行。

1724470006参数

参数
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 -
针脚数 6pin
类型 Header,Locking Ramp
颜色 黑色
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

1724470006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1724470006数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 1724470006 1724470006数据手册

1724470006封装设计

查看详情并下载
Symbol
Footprint
3D Model
